奧氏體沉淀硬化不銹(xiu)鋼(gang)系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的(de)商業牌號為A286，鋼(gang)中還含有少量（0.003％～0.01％）強化元素硼，此鋼(gang)固溶時效態的(de)室溫抗張強度(du)可(ke)達(da)(da)1000MPa，而屈服強度(du)則可(ke)達(da)(da)600MPa，除(chu)高(gao)溫（約750℃）耐(nai)蝕條件下應(ying)用(yong)外，由于(yu)此鋼(gang)既耐(nai)腐蝕，而且又具有較高(gao)的(de)硬度(du)（HRC約30），因此，也可(ke)用(yong)于(yu)耐(nai)磨蝕且韌性要(yao)求(qiu)高(gao)的(de)環境中。

  0Cr15Ni25Ti2MoAlV鋼的室溫和(he)高溫瞬(shun)時(shi)力學性(xing)能(neng)以及沖(chong)擊韌性(xing)分(fen)別(bie)見表7.5、表7.6和(he)表7.7。其斷裂韌性(xing)見表7.8。

  圖(tu)7.3 還給出(chu)了低(di)溫(wen)和(he)極低(di)溫(wen)度(du)下0Cr15Ni25Ti2MoAIV鋼的(de)力學性能并與(yu)304LN（00Cr19Ni10N）和(he)鎳基(ji)高溫(wen)合(he)金(jin) Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖(tu)中IN-718）相比較的(de)結(jie)果。可以(yi)看出(chu)：0Cr15Ni25Ti2MoA1V不僅(jin)可作(zuo)為(wei)耐蝕、熱強材(cai)料(liao)，耐磨蝕材(cai)料(liao)和(he)高強度(du)無磁(ci)材(cai)料(liao)（具有(you)穩定(ding)的(de)單一奧(ao)氏體組織），而且(qie)還可作(zuo)為(wei)優良的(de)低(di)溫(wen)、極低(di)溫(wen)材(cai)料(liao)，但是，與(yu)其他(ta)類型沉(chen)淀硬化不銹(xiu)鋼相比，奧(ao)氏體沉(chen)淀硬化不銹(xiu)鋼的(de)強度(du)偏低(di)。

  奧氏體沉淀(dian)硬化不銹鋼，在固溶態易冷加工成型，但冷作硬化速度較(jiao)快。

  奧氏體(ti)沉淀硬(ying)化不(bu)銹鋼的(de)焊(han)(han)(han)接性(xing)較好，固溶態(tai)焊(han)(han)(han)接時與半(ban)奧氏體(ti)沉淀硬(ying)化不(bu)銹鋼固溶態(tai)的(de)焊(han)(han)(han)接性(xing)相當(dang)，焊(han)(han)(han)前不(bu)需(xu)預熱，焊(han)(han)(han)后不(bu)需(xu)熱處理，但當(dang)厚板焊(han)(han)(han)接時，冷卻過程中在收縮應(ying)力的(de)作用下(xia)，對產生熱裂紋敏(min)感。

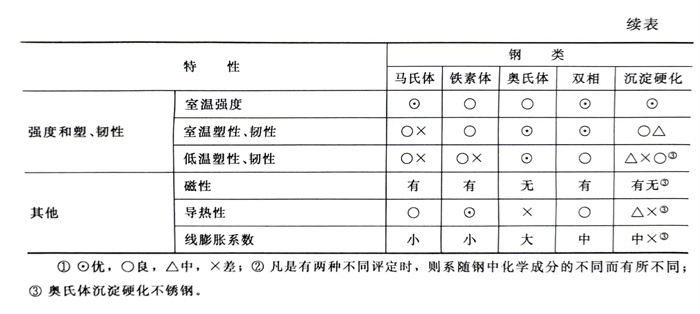

  下(xia)面的(de)附表(biao)系前面所述五大類不銹鋼性能特(te)點的(de)簡要匯(hui)總，供(gong)讀(du)者參考。
