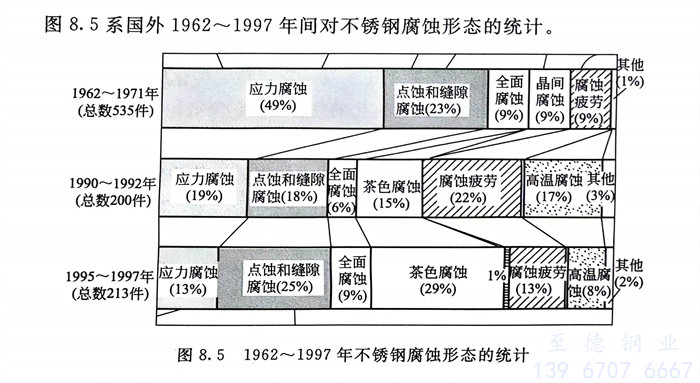

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從(cong)圖(tu)8.5中可以得出以下結(jie)論：

  ①. 腐蝕形式主要有全(quan)面(mian)腐蝕、晶間腐蝕、點蝕和縫隙腐蝕、應力腐蝕、腐蝕疲(pi)勞(lao)以及高溫(wen)腐蝕。

  ②. 全面腐蝕中，新出現(xian)的茶色腐蝕增長(chang)迅速。由于茶色腐蝕一般(ban)僅(jin)為(wei)表面變色并不影(ying)響不銹鋼設備(bei)結(jie)構的完整性和使用壽(shou)命；但從美學角度，則影(ying)響很大。

  ③. 晶間(jian)腐蝕(shi)大(da)量減少，1990年以后已很少出(chu)現。

  ④. 1962～1971年大量存在的應力腐蝕（占49％）1990年以來也(ye)顯著降低，但仍占有較(jiao)高的比例（10％以上）。

  ⑤. 點蝕和縫隙腐蝕有(you)增長趨勢。

  ⑥. 腐(fu)蝕疲勞和高溫腐(fu)蝕事例，雖然1990～1992年(nian)間有顯著增加，但1995～1997年(nian)已有所減少。
