一、現象

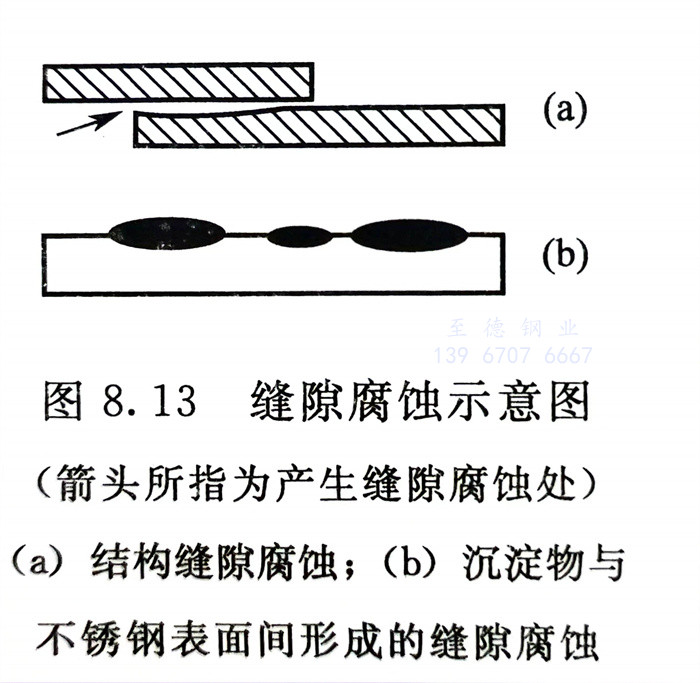

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼(gang)管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二(er)、原因(yin)

   在含(han)有Cl-等的(de)(de)水(shui)介質中，由于縫(feng)隙(xi)(xi)內介質溶液（a）結構縫(feng)隙(xi)(xi)腐蝕；（b）沉淀物與的(de)(de)酸化（Cl-濃度增加，pH值下降）、缺(que)氧而引起(qi)的(de)(de)不銹鋼表(biao)面間形成的(de)(de)縫(feng)隙(xi)(xi)腐蝕鈍化膜的(de)(de)局部(bu)破壞(huai)（氧濃差電池，縫(feng)隙(xi)(xi)缺(que)氧）。

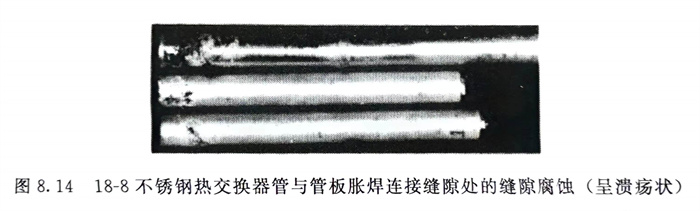

   圖8.14 18-8不銹(xiu)鋼(gang)熱交換(huan)器管(guan)(guan)與管(guan)(guan)板脹(zhang)焊連接縫隙處的縫隙腐蝕（呈潰瘍狀(zhuang)）

三(san)、防(fang)止措施

   消除(chu)縫(feng)隙(xi)(xi)(xi)。最根本的是從結(jie)構設(she)計上避(bi)免存在縫(feng)隙(xi)(xi)(xi)入(ru)手，對(dui)換熱設(she)備不(bu)銹鋼(gang)管與管板連接處的縫(feng)隙(xi)(xi)(xi)，對(dui)法蘭(lan)、墊圈、螺(luo)栓(shuan)、鉚釘的間隙(xi)(xi)(xi)，要(yao)采取適宜(yi)措施加(jia)以防(fang)止。

   定期清洗并在海水(shui)等環境(jing)中保持流速(su)≥1.5m／s，防止(zhi)污物(wu)（包括海生物(wu)）在鋼的表面(mian)堆積。

   選(xuan)用(yong)耐縫隙腐蝕的(de)高(gao)鉻(ge)、鉬和(he)高(gao)鉻(ge)、鉬、氮(dan)不銹鋼。圖(tu)8.15中的(de)結(jie)果僅(jin)提供耐點蝕和(he)耐縫隙腐蝕選(xuan)用(yong)不銹鋼的(de)大致思路。同時可看出，為解(jie)決(jue)縫隙腐蝕，從選(xuan)材入(ru)手要比解(jie)決(jue)點蝕更加困難，且經濟(ji)上(shang)的(de)代價會更高(gao)。

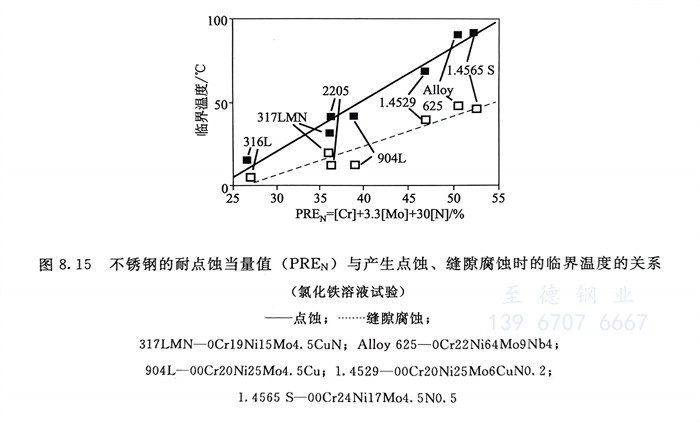

   圖(tu)8.15 不銹鋼的(de)(de)耐(nai)點(dian)蝕(shi)當量值（PREN）與產生(sheng)點(dian)蝕(shi)、縫(feng)隙腐蝕(shi)時的(de)(de)臨界溫度的(de)(de)關(guan)系
