一、現象

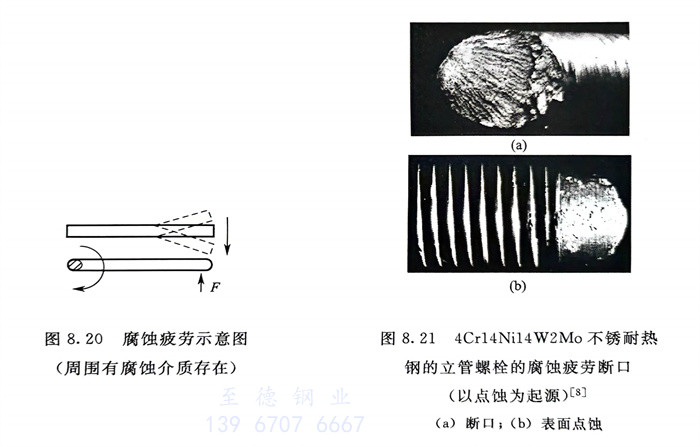

   在交變（動）應力和介質共同作用下，引起的不銹鋼管(guan)的局部腐蝕，示意圖見圖8.20，實際事例照片見圖8.21。不銹鋼的腐蝕疲勞在任何介質中均可產生，并沒有前述產生應力腐蝕時所需的特定介質。

二、原因

   在(zai)力學（動應(ying)力）和電化學（腐蝕(shi)性介(jie)質(zhi)）共同作用(yong)下(xia)而(er)引起(qi)的(de)破(po)(po)(po)壞腐蝕(shi)疲勞(lao)(lao)的(de)原(yuan)因說法很多，目前尚(shang)未(wei)得出(chu)一致(zhi)的(de)結論。就其(qi)產(chan)生機制(zhi)而(er)言，提出(chu)了點蝕(shi)應(ying)力集中模(mo)型(xing)(xing)(xing)；形變金屬(shu)優先溶(rong)解模(mo)型(xing)(xing)(xing)；金屬(shu)膜破(po)(po)(po)裂模(mo)型(xing)(xing)(xing)以(yi)及(ji)活性物質(zhi)吸附模(mo)型(xing)(xing)(xing)等。但是在(zai)交(jiao)變應(ying)力作用(yong)下(xia)，在(zai)介(jie)質(zhi)和交(jiao)變應(ying)力共同作用(yong)下(xia)鈍化膜的(de)破(po)(po)(po)裂、滑移臺階的(de)溶(rong)解以(yi)及(ji)再(zai)鈍化等的(de)反復作用(yong)則是能(neng)影響(xiang)不銹鋼(gang)管腐蝕(shi)疲勞(lao)(lao)過程中的(de)關鍵因素。

三、防止(zhi)措(cuo)施

   防止和降低不銹(xiu)鋼(gang)設備和構件所承受(shou)的(de)(de)交變應(ying)力（包括消(xiao)除結構上的(de)(de)應(ying)力集中）；消(xiao)除不銹(xiu)鋼(gang)表(biao)面缺陷；選用(yong)疲勞強度高、耐蝕性優良且細(xi)晶的(de)(de)不銹(xiu)鋼(gang)，雙相不銹(xiu)鋼(gang)則是可供優先選擇的(de)(de)材料。

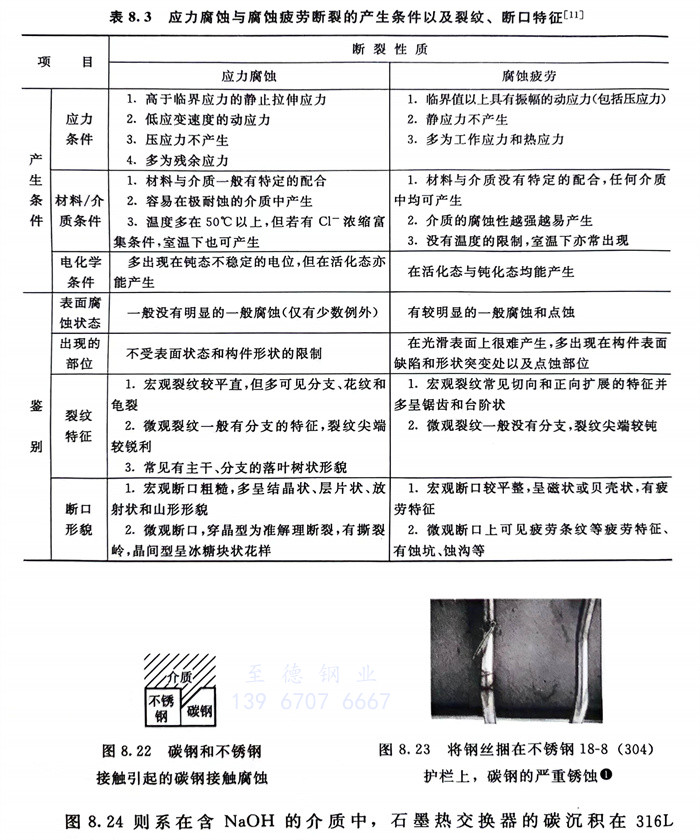

   表8.3列出了應力腐蝕與腐蝕疲勞(lao)斷(duan)裂(lie)的產(chan)生條件以及(ji)裂(lie)紋、斷(duan)口特(te)征，可供識別(bie)此兩種斷(duan)裂(lie)形(xing)式(shi)時的參考。
