一、來源

   廢鋼，包括返回鋼和生鐵(tie)等(deng)；鐵(tie)合(he)金，包括鎳、海綿(mian)鐵(tie)等(deng)以及脫氧(yang)劑和造渣材料。

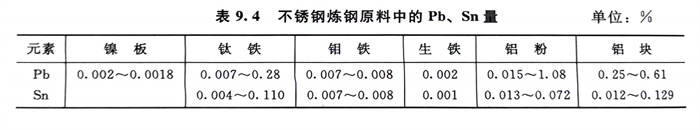

   表9.4列(lie)出(chu)了國內煉鋼(gang)原料(liao)中的Pb、Sn含量(liang)。

二(er)、特性(xing)

   不銹鋼中(zhong)(zhong)最常(chang)見和最為有害(hai)的是(shi)鉛(qian)(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和砷(shen)(As)等五(wu)大(da)(da)元素。這(zhe)些元素的熔(rong)點(dian)低(di);在鋼中(zhong)(zhong)的固溶度小(或根本不固溶);與(yu)鋼的基體相比,熱膨脹系數差別較大(da)(da)。

三(san)、有害作(zuo)用

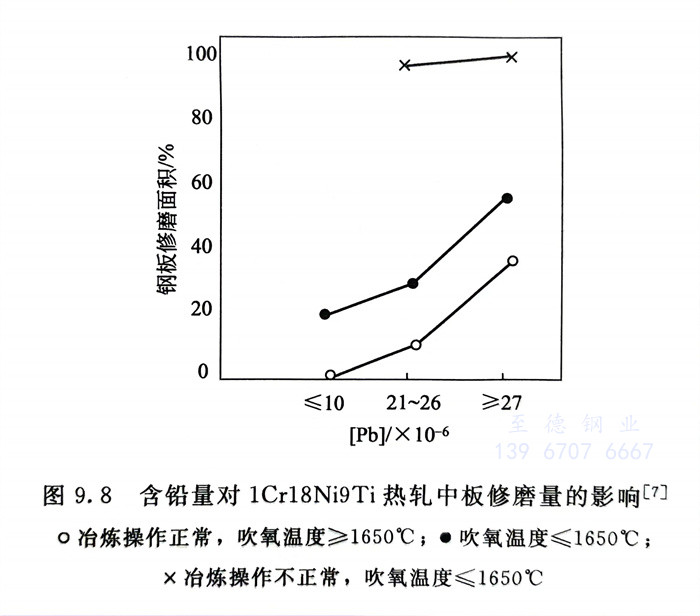

   由于這些元素所具有的特性,在不銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對(dui)1Cr18Ni9Ti的研究結果表(biao)明(ming),出現“熱脆”時的臨界(jie)鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內(nei)1Cr18Ni9Ti的(de)生產實際表(biao)明,當(dang)鋼中的(de)鉛當(dang)量(liang)≤0.0084%時,鋼的(de)性能和(he)表(biao)面質量(liang)可滿足(zu) GB 4273-92和(he)GB 1380-92技(ji)術條件的(de)要求(qiu)。
