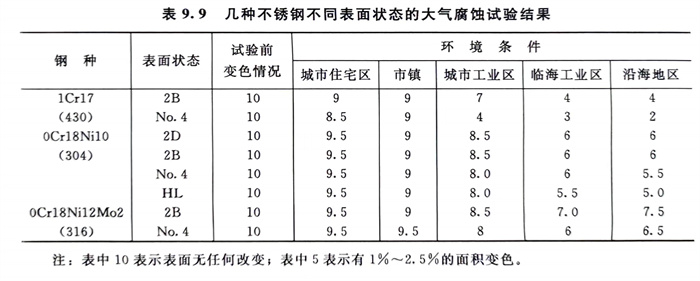

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從(cong)表9.9中的(de)結(jie)果可知：表面為2B者耐蝕性優(you)于(yu)2D、No.4和HL；0Cr18Ni12Mo2優(you)于(yu)0Cr18Ni10、0Cr18Ni10優(you)于(yu)1Cr17；1Cr17不能(neng)在臨海(hai)和沿海(hai)區使用，0Cr18Ni10的(de)No.4表面在臨海(hai)工業區也不能(neng)使用。由(you)于(yu)1Cr17香蕉視頻app破解碼:鐵素體不銹鋼在一些大氣中不(bu)(bu)能滿足要求，為此，在建(jian)筑外(wai)(wai)用(yong)鐵素體不(bu)(bu)銹鋼中已經開發了含鉬(mu)和(he)含鈦、鈮的許多鐵素體不(bu)(bu)銹鋼牌號，如(ru)00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和(he)高純Cr30Mo2（Ti，Nb）等(deng)，國外(wai)(wai)已在臨海大型建(jian)筑物(wu)上大量(liang)應用(yong)。

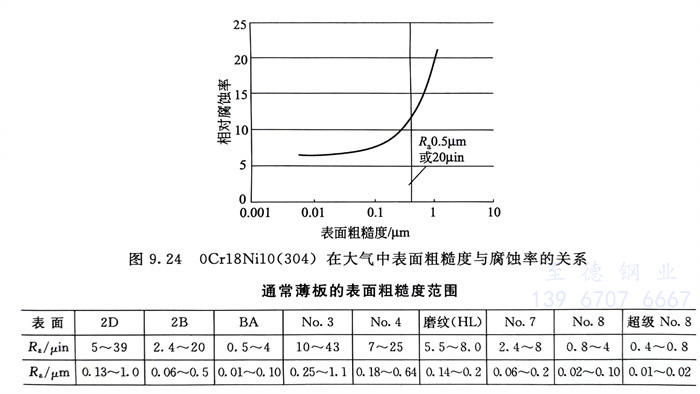

  圖(tu)9.24系(xi)在大氣(qi)中表(biao)(biao)面(mian)粗(cu)(cu)糙度對(dui)冷軋(ya)0Cr18Ni10（304）不銹(xiu)鋼薄板耐蝕性(xing)的(de)影響(xiang)。從表(biao)(biao)面(mian)粗(cu)(cu)糙度范圍與表(biao)(biao)面(mian)加(jia)工(gong)(gong)等(deng)級之間的(de)關系(xi)可知：在大氣(qi)中，當(dang)選用(yong)0Cr18Ni10不銹(xiu)鋼的(de)表(biao)(biao)面(mian)加(jia)工(gong)(gong)為2D和No.4時，因(yin)表(biao)(biao)面(mian)粗(cu)(cu)糙度已超過Ra0.5μm 見圖(tu)9.24附表(biao)(biao)），腐蝕率顯著增加(jia)，選用(yong)時要加(jia)以注意。

  在大氣(qi)中(zhong)(zhong)，不銹鋼的(de)(de)表(biao)面(mian)(mian)粗(cu)糙度越(yue)(yue)(yue)低(di)，不銹鋼的(de)(de)耐蝕(shi)性(xing)越(yue)(yue)(yue)好，一般(ban)解釋為表(biao)面(mian)(mian)越(yue)(yue)(yue)光滑(hua)，表(biao)面(mian)(mian)的(de)(de)沉積(ji)污(wu)染物越(yue)(yue)(yue)少，而且在雨水的(de)(de)沖(chong)刷下極易清(qing)除，點蝕(shi)難以(yi)在表(biao)面(mian)(mian)形成；同時，表(biao)面(mian)(mian)越(yue)(yue)(yue)粗(cu)糙，不僅沉積(ji)的(de)(de)污(wu)染物越(yue)(yue)(yue)多，而且大氣(qi)中(zhong)(zhong)的(de)(de)Cl-等也越(yue)(yue)(yue)易附著。一些研究(jiu)還指出，粗(cu)糙的(de)(de)表(biao)面(mian)(mian)加工，表(biao)面(mian)(mian)膜中(zhong)(zhong)的(de)(de)Cr／Fe也低(di)，耐蝕(shi)性(xing)也差。
