埋弧焊時為了調整焊接機頭與不銹鋼管焊件的相對位置，使整個焊接過程中待焊處始終處于最適合焊接的位置，還要保證在施焊過程中穩定、可靠安全，一般均需有相應的輔助設備與焊機相配合。輔助設備有焊接夾具、焊件變位設備、焊機機頭變位設備、焊縫成形設備和導電嘴等。
1. 焊接夾具

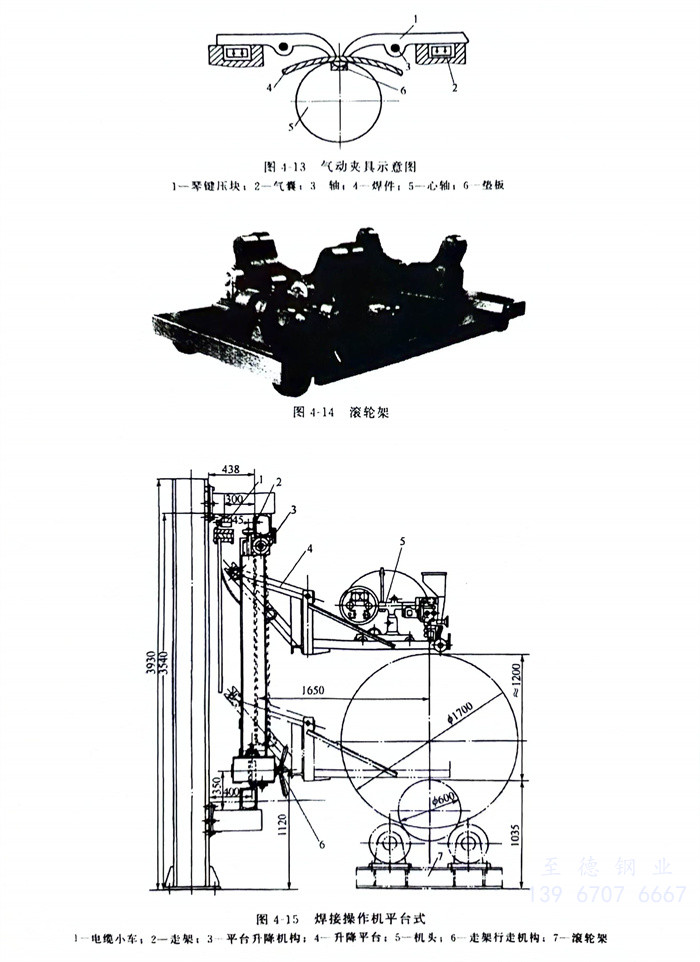

其目的(de)(de)在于(yu)使(shi)不銹鋼管焊(han)件準確定位(wei)并(bing)夾(jia)緊，以便焊(han)接。這樣可以減少(shao)或免去定位(wei)焊(han)縫(feng)且(qie)能減少(shao)焊(han)接變(bian)形(xing)。圖(tu)4-13為一種常用的(de)(de)筒(tong)形(xing)工件縱(zong)焊(han)縫(feng)的(de)(de)琴鍵夾(jia)具的(de)(de)示意圖(tu)，配(pei)有成形(xing)銅墊板，能獲(huo)得單(dan)面焊(han)雙面成形(xing)的(de)(de)焊(han)縫(feng)。
2. 焊(han)件變位設備(bei)
主要功能是使焊(han)(han)件(jian)(jian)旋轉、傾斜、翻轉 以使待焊(han)(han)處處于(yu)最適(shi)合焊(han)(han)接的(de)(de)(de)位置(zhi)，來達到提高生產效率，保證焊(han)(han)縫質量(liang)(liang)和(he)減輕工(gong)人勞動(dong)強度的(de)(de)(de)目的(de)(de)(de)。焊(han)(han)件(jian)(jian)變位設備的(de)(de)(de)形式(shi)、結構(gou)和(he)尺寸要根據焊(han)(han)接構(gou)件(jian)(jian)的(de)(de)(de)形式(shi)、重量(liang)(liang)專(zhuan)門設計(ji)。通常(chang)有(you)滾(gun)輪架(jia)和(he)翻轉機(ji)等。用于(yu)回(hui)轉體的(de)(de)(de)典型滾(gun)輪架(jia)如圖(tu)4-14所(suo)示。長(chang)軸(zhou)式(shi)焊(han)(han)接滾(gun)輪架(jia)的(de)(de)(de)主動(dong)滾(gun)輪與從動(dong)滾(gun)輪的(de)(de)(de)數量(liang)(liang)較(jiao)多(duo)時，要求滾(gun)輪始終保持在同一軸(zhou)線上，焊(han)(han)件(jian)(jian)在上面不易變形和(he)打滑(hua)。這種滾(gun)輪架(jia)適(shi)用于(yu)焊(han)(han)接中、薄壁、長(chang)度大(da)的(de)(de)(de)筒形焊(han)(han)件(jian)(jian)。筒體上如有(you)凸出附件(jian)(jian)，應防止轉動(dong)中與長(chang)軸(zhou)相互干涉。
3. 焊機(ji)機(ji)頭(tou)變位設備
這種設備又稱焊(han)接(jie)(jie)操作(zuo)機(ji)(ji)。它(ta)能將焊(han)接(jie)(jie)機(ji)(ji)頭(tou)對準待焊(han)位置，使(shi)之(zhi)在該位置上操作(zuo)，或者(zhe)以一(yi)定速(su)度沿(yan)規定軌跡(ji)移(yi)動焊(han)機(ji)(ji)機(ji)(ji)頭(tou)進(jin)行(xing)焊(han)接(jie)(jie)。它(ta)與焊(han)接(jie)(jie)滾輪(lun)架（滾輪(lun)架的(de)結(jie)構形式(shi)、選用(yong)(yong)，見(jian)JB／T 9187-1999《焊(han)接(jie)(jie)滾輪(lun)架》）等(deng)配合使(shi)用(yong)(yong)，能完成各種構件(jian)的(de)焊(han)接(jie)(jie)。其基本形式(shi)有平(ping)臺(tai)式(shi)、懸臂式(shi)、伸縮(suo)式(shi)、龍門(men)式(shi)等(deng)幾(ji)種。常用(yong)(yong)的(de)平(ping)臺(tai)焊(han)接(jie)(jie)操作(zuo)機(ji)(ji)與滾輪(lun)架配合使(shi)用(yong)(yong)情況(kuang)，如圖4-14、圖4-15所示(shi)。
4. 焊(han)縫成(cheng)形設(she)備

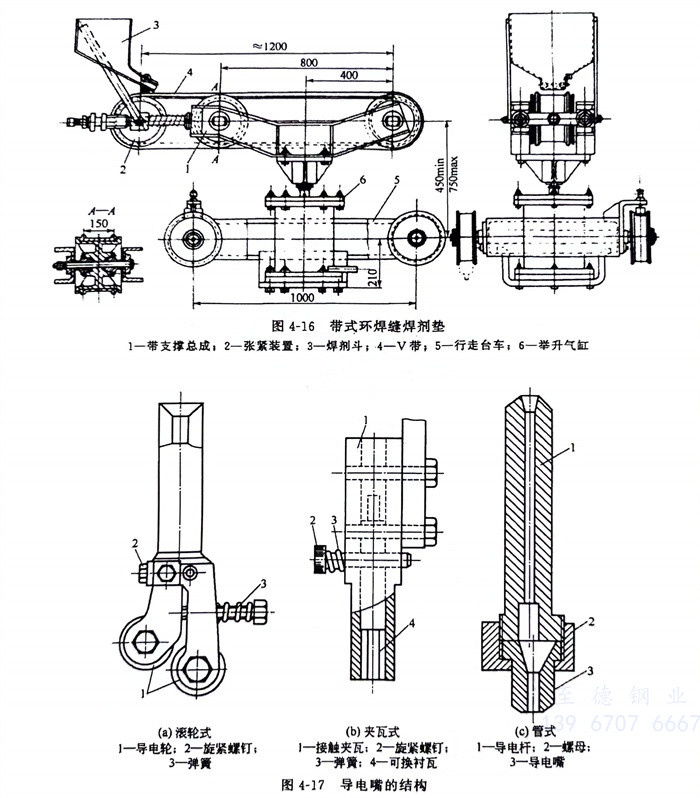

由于(yu)(yu)埋弧焊(han)(han)(han)的(de)電弧功(gong)率較大(da)，在對(dui)接(jie)接(jie)頭焊(han)(han)(han)接(jie)時，為了防(fang)止熔(rong)化金屬的(de)流失和(he)燒穿并(bing)促使(shi)(shi)(shi)焊(han)(han)(han)縫(feng)(feng)背面成形(xing)，往往需要在焊(han)(han)(han)縫(feng)(feng)背面加墊板(ban)(ban)。最常用的(de)焊(han)(han)(han)縫(feng)(feng)成形(xing)設備除(chu)前面所述的(de)銅墊板(ban)(ban)外(wai)，還(huan)有焊(han)(han)(han)劑(ji)襯墊。它(ta)適用于(yu)(yu)縱焊(han)(han)(han)縫(feng)(feng)和(he)環(huan)焊(han)(han)(han)縫(feng)(feng)。圖(tu)4-16為典型的(de)帶(dai)(dai)式(shi)環(huan)焊(han)(han)(han)縫(feng)(feng)焊(han)(han)(han)劑(ji)墊的(de)示意(yi)圖(tu)。圖(tu)中(zhong)舉(ju)升氣缸6在工作時將(jiang)(jiang)帶(dai)(dai)支撐總成1舉(ju)起(qi)，使(shi)(shi)(shi)帶(dai)(dai)兩(liang)邊凸(tu)棱(leng)與工作表(biao)面接(jie)觸，帶(dai)(dai)在摩擦(ca)力(li)的(de)作用下隨(sui)焊(han)(han)(han)件運動。位(wei)于(yu)(yu)帶(dai)(dai)一(yi)端的(de)焊(han)(han)(han)劑(ji)斗(dou)3內(nei)的(de)焊(han)(han)(han)劑(ji)經出料口落在帶(dai)(dai)上(shang)，傳(chuan)到待焊(han)(han)(han)點的(de)下方，托(tuo)住高(gao)溫的(de)熔(rong)池，過后將(jiang)(jiang)多余焊(han)(han)(han)劑(ji)傳(chuan)到另一(yi)端，落入回(hui)收箱內(nei)，供重(zhong)復使(shi)(shi)(shi)用（需篩除(chu)碎粉、渣殼等，并(bing)重(zhong)新(xin)烘干）。
5. 導電嘴
導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)按結(jie)構(gou)分為(wei)管(guan)式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)（或稱(cheng)管(guan)狀偏(pian)心(xin)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)、偏(pian)心(xin)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)）、滾(gun)輪式(shi)（或稱(cheng)滾(gun)動式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)）、夾閘(zha)瓦(wa)(wa)式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)（或瓦(wa)(wa)片式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)）。Φ4.0mm以下(xia)的(de)細焊(han)絲(si)(si)常用管(guan)式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)；Φ4.0mm以上的(de)焊(han)絲(si)(si)宜用滾(gun)輪式(shi)或夾瓦(wa)(wa)式(shi)導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)。導(dao)(dao)電(dian)(dian)(dian)(dian)嘴(zui)(zui)(zui)的(de)結(jie)構(gou)見圖4-17。
