二氧化碳液態低溫容器槽車，是由外容器和內容器組成。內容器材質為1Cr18Ni9Ti 不銹鋼，壁厚16mm。內容器外形尺寸：直徑?1600mm，長為5786mm，容積為11mm3。除進行外觀目視檢查外，還必須對焊縫進行100％的滲透檢測和100％的射線檢測。內容器還要進行2.88MPa干燥無油壓縮空氣試驗和氨質譜真空檢漏，漏氣率不大于2×10^-5Pa·L／s。焊接工藝：所有縱焊縫和環焊縫（除一端封頭與筒體環焊縫外）均采用埋弧焊，焊機型號為MZ-1000型，采用直流反極性電源。焊絲牌號為H0Cr20Ni10Ti．直徑為4mm，焊劑為HJ260。

1. 縱縫埋弧焊

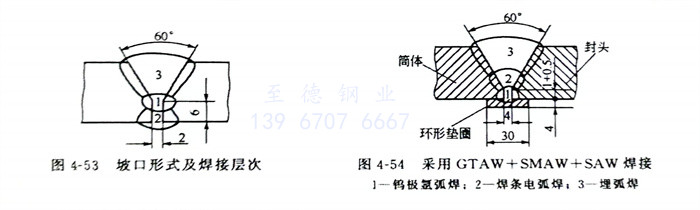

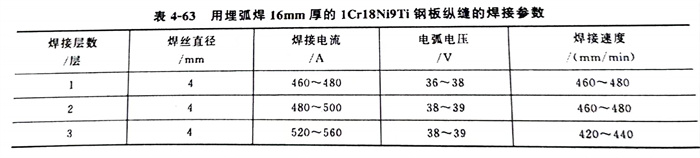

  鋼板放(fang)在(zai)刨邊機(ji)上(shang)按圖(tu)4-53進行坡口加工，待焊(han)(han)鋼板放(fang)在(zai)門式焊(han)(han)接(jie)夾(jia)具(ju)上(shang)進行裝配，待焊(han)(han)處(chu)清(qing)(qing)除油污(wu)后(hou)進行焊(han)(han)接(jie)，焊(han)(han)接(jie)參(can)數(shu)見表4-58。焊(han)(han)好第(di)1、2層焊(han)(han)縫后(hou)進行清(qing)(qing)根(gen)(gen)，先用(yong)碳弧(hu)氣(qi)刨，然(ran)后(hou)用(yong)風動砂輪(lun)清(qing)(qing)理打磨出金(jin)屬光澤，并(bing)保證清(qing)(qing)根(gen)(gen)后(hou)凹槽尺(chi)寸均勻(yun)一致，然(ran)后(hou)焊(han)(han)接(jie)第(di)3層焊(han)(han)縫。

2. 環縫埋弧焊

  環(huan)(huan)縫(feng)(feng)埋弧焊(han)接(jie)包括筒(tong)節與(yu)(yu)筒(tong)節和筒(tong)節與(yu)(yu)一端(duan)封頭的環(huan)(huan)縫(feng)(feng)焊(han)接(jie)。將焊(han)好(hao)的筒(tong)節、封頭放在焊(han)接(jie)滾輪(lun)架（見(jian)圖4-14）上進(jin)行裝配，用焊(han)條電弧焊(han)進(jin)行定位焊(han)，在平臺式焊(han)接(jie)操作(zuo)機（見(jian)圖4-15）上進(jin)行環(huan)(huan)縫(feng)(feng)焊(han)接(jie)，先焊(han)內焊(han)縫(feng)(feng)（第1、2層），然后按縱(zong)縫(feng)(feng)焊(han)工藝進(jin)行清根，再(zai)焊(han)第3層焊(han)縫(feng)(feng)，焊(han)接(jie)參(can)數可參(can)考表4-63。

  上述縱、環焊(han)(han)縫焊(han)(han)接(jie)完(wan)畢(bi)，先(xian)進(jin)行目視檢(jian)查(cha)，然后進(jin)行100％滲透(tou)檢(jian)測(ce)，排除焊(han)(han)縫表面缺陷后、再(zai)進(jin)行100％射線檢(jian)測(ce)、焊(han)(han)縫內(nei)部(bu)質(zhi)量，達到JB4730-94I級片(pian)合格后才能進(jin)行下面的工序。

3. 另一封頭與筒體焊接

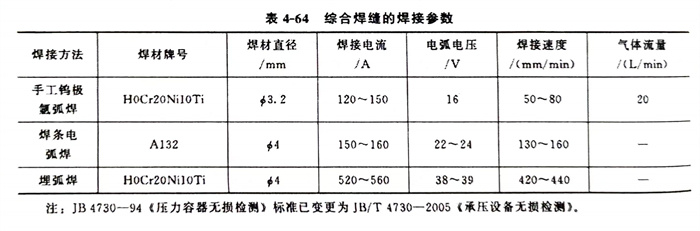

  容(rong)(rong)器(qi)沒有人孔裝(zhuang)置，焊(han)(han)接(jie)設備和(he)人員無(wu)法進入(ru)容(rong)(rong)器(qi)內(nei)操作。采(cai)用(yong)的(de)(de)坡(po)口形(xing)式和(he)焊(han)(han)接(jie)順序如圖(tu)4-54所示。先(xian)用(yong)鎢極氬(ya)弧(hu)(hu)焊(han)(han)進行(xing)(xing)打(da)底焊(han)(han)，保證焊(han)(han)透，第2層(ceng)焊(han)(han)縫(feng)采(cai)用(yong)焊(han)(han)條電(dian)弧(hu)(hu)焊(han)(han)，其目的(de)(de)是增加焊(han)(han)縫(feng)金屬厚度，防止埋弧(hu)(hu)焊(han)(han)時由于熔深過深而將打(da)底焊(han)(han)焊(han)(han)縫(feng)焊(han)(han)穿。第3層(ceng)環形(xing)焊(han)(han)縫(feng)用(yong)埋弧(hu)(hu)焊(han)(han)完成。各層(ceng)焊(han)(han)縫(feng)的(de)(de)焊(han)(han)接(jie)參數見表(biao)4-64。焊(han)(han)后將環焊(han)(han)縫(feng)進行(xing)(xing)滲透檢測(ce)和(he)射線檢測(ce)，合格后再進行(xing)(xing)無(wu)油干燥氣壓試驗和(he)氦質譜真(zhen)空檢漏。全(quan)部滿足(zu)圖(tu)樣技(ji)術性能要求后才能與外(wai)容(rong)(rong)器(qi)進行(xing)(xing)組裝(zhuang)。

注：JB 4730-94《壓力容(rong)器無損(sun)檢測(ce)》標準已變更(geng)為JB／T 4730-2005《承壓設備(bei)無損(sun)檢測(ce)》。
