1. 管間跨接

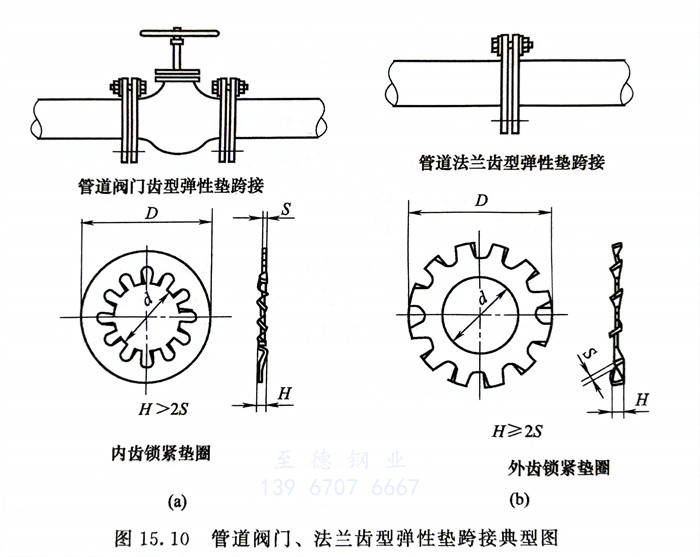

  ①. 管道通(tong)過法(fa)蘭連(lian)(lian)(lian)(lian)接(jie)、焊(han)接(jie)和(he)螺(luo)紋連(lian)(lian)(lian)(lian)接(jie)等方式與(yu)設備(bei)相連(lian)(lian)(lian)(lian)，對于法(fa)蘭連(lian)(lian)(lian)(lian)接(jie)，一般情況下是法(fa)蘭通(tong)過螺(luo)栓(shuan)、螺(luo)母的(de)連(lian)(lian)(lian)(lian)接(jie)可將靜電導(dao)走(zou)，并不(bu)需要另做法(fa)蘭跨(kua)接(jie)線設計。在螺(luo)栓(shuan)連(lian)(lian)(lian)(lian)接(jie)處，如果(guo)導(dao)電效(xiao)果(guo)不(bu)良時，可在法(fa)蘭螺(luo)栓(shuan)上增(zeng)設金屬齒型(xing)墊(dian)片(pian)的(de)方法(fa)加以解決，見(jian)圖15.10。

  ②. 當工藝物料(liao)有特殊要求或(huo)法蘭(lan)(lan)連(lian)接(jie)的管道系統是絕(jue)緣狀態(tai)，法蘭(lan)(lan)的跨(kua)接(jie)線(xian)就要進(jin)行(xing)設計(ji)，以(yi)確(que)保靜(jing)電能迅速(su)通過法蘭(lan)(lan)跨(kua)接(jie)線(xian)傳導至(zhi)設備接(jie)地板(ban)導走(zou)。對于管道與設備管口(kou)相連(lian)處的法蘭(lan)(lan)跨(kua)接(jie)由于其管口(kou)一般沒有接(jie)地板(ban)，管口(kou)端(duan)跨(kua)接(jie)線(xian)纏在螺栓(shuan)上用(yong)螺母壓緊(jin)，必要時加用(yong)金屬齒形墊片。

  ③. 有(you)靜電接地要求的管道(dao)，各段管子(zi)間應(ying)導電。當金屬法蘭用金屬螺栓或(huo)卡(ka)子(zi)緊固(gu)時，當每對法蘭或(huo)螺紋(wen)接頭(tou)間電阻值超過0.03Ω時，應(ying)設導線(xian)跨接。

   跨接(jie)線(xian)采(cai)用截(jie)面積(ji)大于6m㎡的(de)銅芯軟絞線(xian)。接(jie)地銅線(xian)推薦使用電氣專業常用的(de)多股銅芯聚氯乙(yi)烯絕緣電線(xian)，截(jie)面積(ji)6m㎡、16m㎡或25m㎡電線(xian)以及Φ6mm圓鋼等。

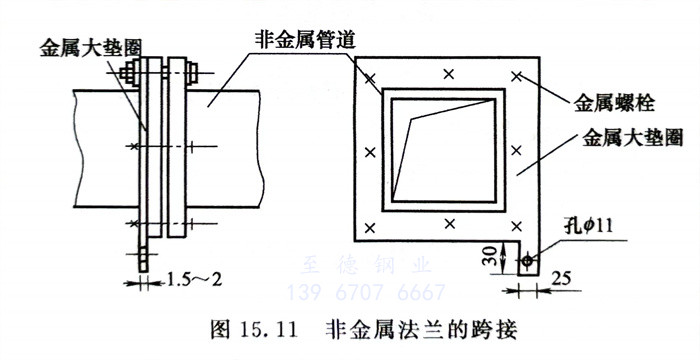

  ④. 塑(su)料等非(fei)金(jin)(jin)屬法蘭(lan)用(yong)金(jin)(jin)屬螺(luo)栓緊固連(lian)接，可加金(jin)(jin)屬大(da)墊圈，使(shi)所有(you)螺(luo)栓均相接在一起，然后再引出去接地。跨接示意圖見圖15.11。

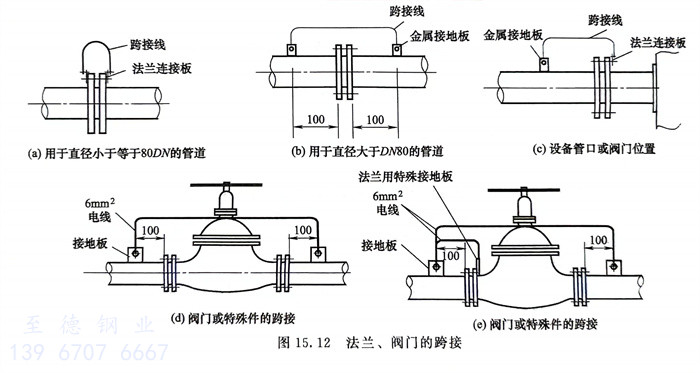

  ⑤. 法(fa)蘭(lan)、閥門的跨接方式(shi)見圖15.12。

2. 管際跨接

  ①. 平行管道凈距離小于100mm時，每(mei)隔20米加跨接線。

  ②. 交叉管道(dao)凈距離小于100mm時，加跨接(jie)線。

  ③. 管道(dao)凈距離(li)大于100mm時(shi)按獨立管線處理。

  ④. 跨接線采用截(jie)面(mian)積(ji)大于6m㎡的銅(tong)芯軟絞線。

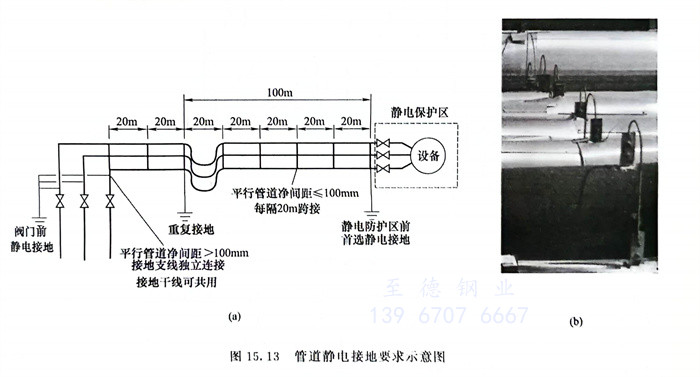

  管道靜(jing)電(dian)接地要(yao)求如圖15.13所(suo)示。
