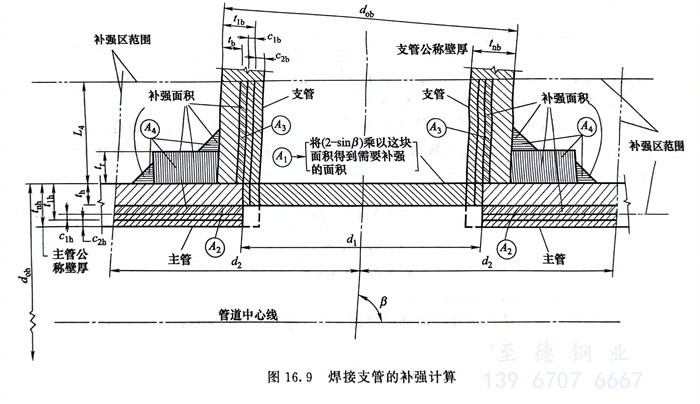

焊接支(zhi)管(guan)的(de)補(bu)強(qiang)計算(suan)在GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規(gui)范中均有(you)介紹。焊接支(zhi)管(guan)的(de)補(bu)強(qiang)計算(suan)如圖16.9所示。

  支管軸(zhou)(zhou)線與主管軸(zhou)(zhou)線斜交的(de)結構形式，圖中支管軸(zhou)(zhou)線與主管軸(zhou)(zhou)線的(de)夾角(jiao)β應介(jie)于(yu)45°～90°之(zhi)間。主管為(wei)焊接管時(shi)，焊縫(feng)應位(wei)于(yu)主管的(de)斜下(xia)方。

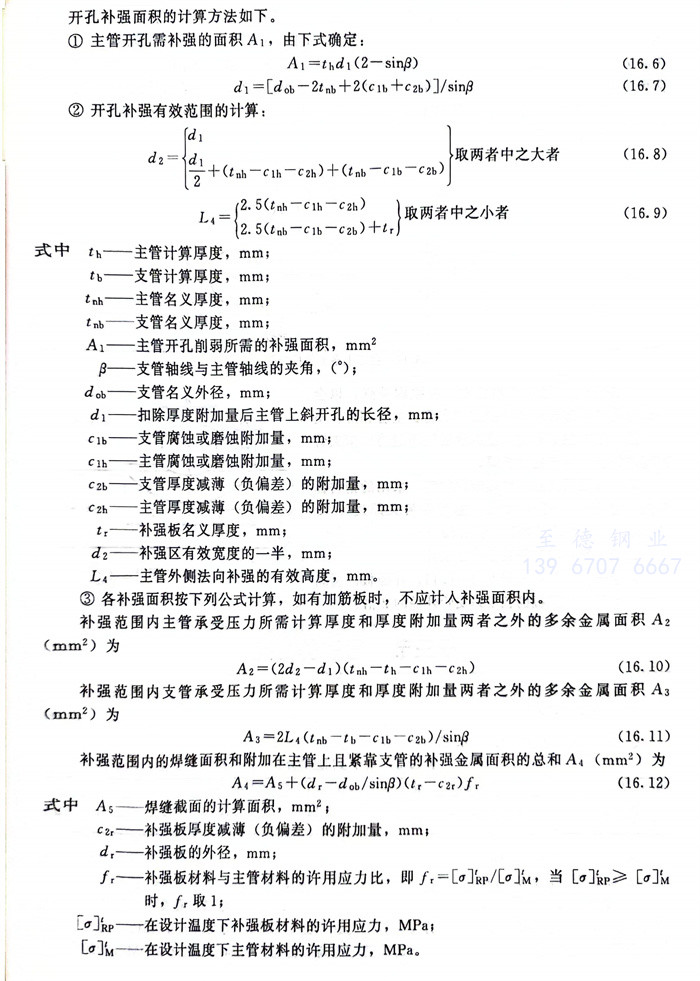

 開(kai)孔補強面積的(de)計算方(fang)法如下：

   補強面(mian)積計算結果(guo)應(ying)符(fu)合下式(shi)規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

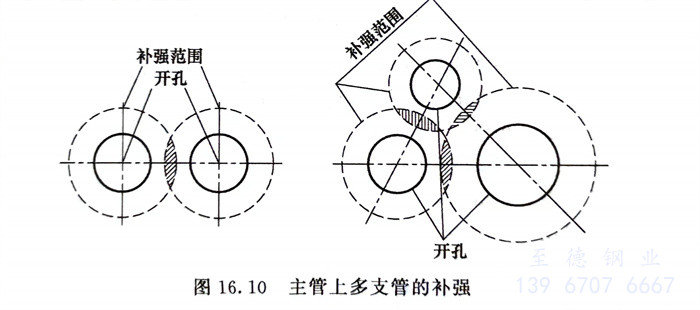

  主(zhu)管上(shang)多支管的(de)(de)(de)補(bu)強，應符(fu)合(he)(he)下列規(gui)定：當主(zhu)管上(shang)任意(yi)兩(liang)(liang)個或(huo)兩(liang)(liang)個以上(shang)相(xiang)鄰(lin)開(kai)孔(kong)(kong)(kong)的(de)(de)(de)中心距小于(yu)(yu)相(xiang)鄰(lin)兩(liang)(liang)孔(kong)(kong)(kong)平(ping)均(jun)(jun)直(zhi)徑的(de)(de)(de)2倍(bei)，其(qi)補(bu)強范圍重疊時，如圖16.10所(suo)(suo)示，這(zhe)兩(liang)(liang)個或(huo)兩(liang)(liang)個以上(shang)的(de)(de)(de)開(kai)孔(kong)(kong)(kong)必須按前面(mian)的(de)(de)(de)敘述進行補(bu)強計算，并(bing)采(cai)用聯(lian)合(he)(he)補(bu)強方式進行補(bu)強。采(cai)用聯(lian)合(he)(he)補(bu)強時，總補(bu)強面(mian)積(ji)(ji)不應小于(yu)(yu)各孔(kong)(kong)(kong)單獨補(bu)強所(suo)(suo)需補(bu)強面(mian)積(ji)(ji)之和(he)，置于(yu)(yu)兩(liang)(liang)相(xiang)鄰(lin)孔(kong)(kong)(kong)之間的(de)(de)(de)補(bu)強面(mian)積(ji)(ji)至(zhi)少應等于(yu)(yu)各孔(kong)(kong)(kong)所(suo)(suo)需補(bu)強面(mian)積(ji)(ji)之和(he)的(de)(de)(de)50％，且此(ci)兩(liang)(liang)相(xiang)鄰(lin)孔(kong)(kong)(kong)中心距至(zhi)少應等于(yu)(yu)兩(liang)(liang)開(kai)孔(kong)(kong)(kong)平(ping)均(jun)(jun)直(zhi)徑的(de)(de)(de)1.5倍(bei)。在計算補(bu)強面(mian)積(ji)(ji)時，任何部分截面(mian)不得(de)重復(fu)計入。

  管(guan)(guan)道開孔補(bu)強的兩種方(fang)法：補(bu)強圈(quan)補(bu)強，以全熔透(tou)焊(han)縫(feng)將(jiang)內部或外(wai)部補(bu)強圈(quan)與(yu)(yu)支(zhi)管(guan)(guan)、主(zhu)管(guan)(guan)相焊(han)；整(zheng)體補(bu)強，增加主(zhu)管(guan)(guan)厚度，或以全熔透(tou)焊(han)縫(feng)將(jiang)厚壁支(zhi)管(guan)(guan)或整(zheng)體補(bu)強鍛件與(yu)(yu)主(zhu)管(guan)(guan)相焊(han)。

  采(cai)用補強圈(quan)補強時應(ying)遵(zun)守(shou)的規定：采(cai)用的鋼(gang)材標(biao)準抗拉(la)強度Rm≤540MPa；主(zhu)管壁名義(yi)厚度δn≤38mm；補強圈(quan)厚度應(ying)不(bu)大于1.58δn。

工程應用：某管子支管補強(qiang)設(she)計

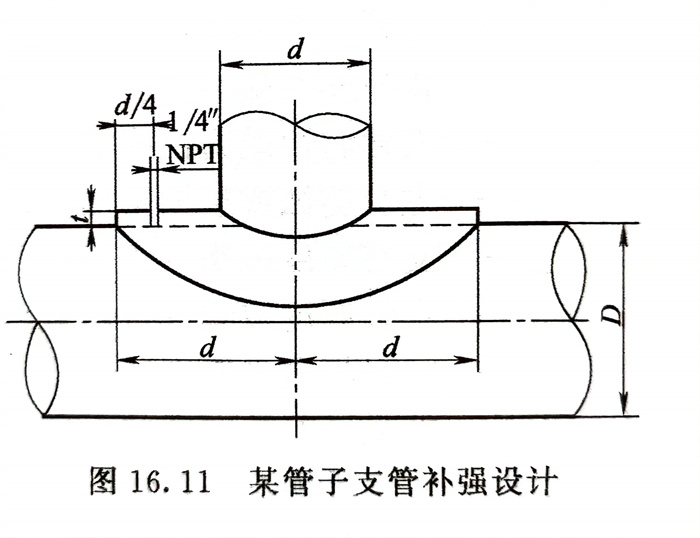

  某(mou)管子(zi)支(zhi)管補(bu)強設計見圖16.11，補(bu)強板的(de)(de)材料與(yu)主管相同。補(bu)強板的(de)(de)長度(du)是(shi)支(zhi)管外徑的(de)(de)2倍。
