12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一(yi)、化(hua)學成分

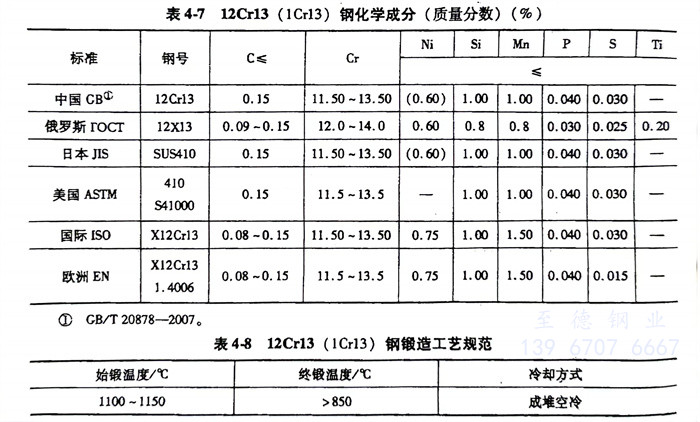

   12Cr13（1Cr13）410不銹(xiu)鋼的(de)化學成分(fen)見表4-7。

二(er)、12Cr13 不銹鋼臨(lin)界(jie)溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三、熱加工

  12Cr13（1Cr13）410不銹鋼(gang)的(de)鍛造工藝規范見表4-8。

  熱加(jia)工時最(zui)好(hao)先(xian)緩慢加(jia)熱到(dao)800℃，再快速加(jia)熱到(dao)始(shi)鍛溫度。

四、熱處(chu)理

 熱處理過程如下：

  1. 預(yu)備熱處理

     不完全退火：①. 加熱(re)溫度730～780℃，空冷，硬(ying)(ying)度≤229HBW。②. 加熱(re)溫度850～900℃，空冷，硬(ying)(ying)度≤170HBW。

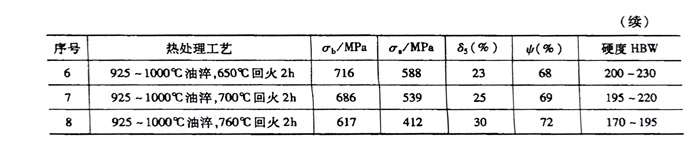

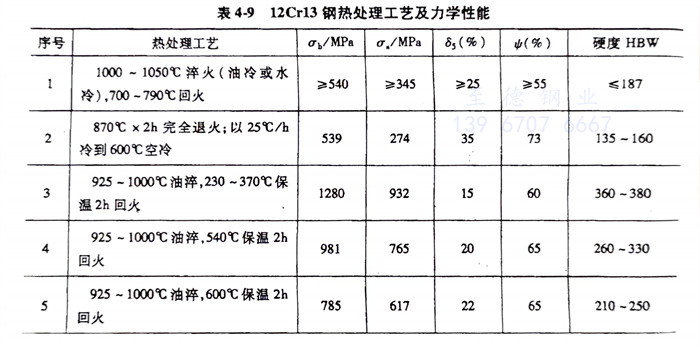

  2. 淬火及(ji)回(hui)火見表4-9

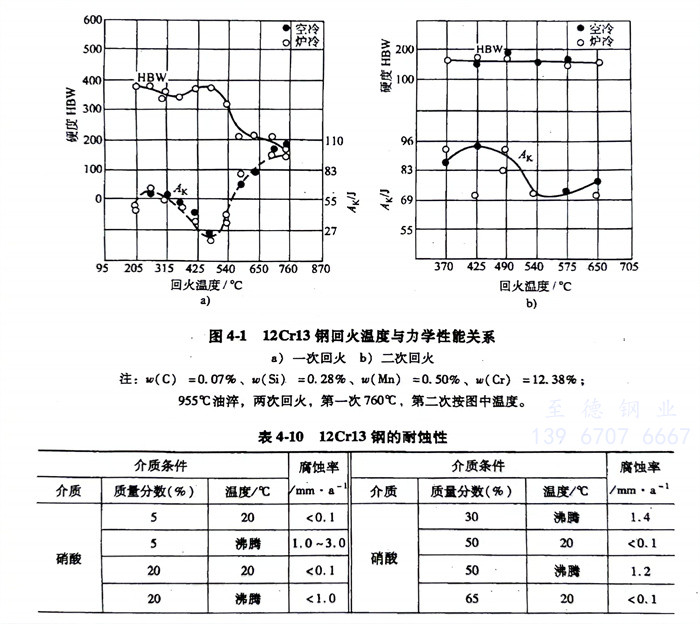

     淬火(huo)(huo)(huo)溫(wen)度950～1050℃，回(hui)火(huo)(huo)(huo)溫(wen)度700～750℃。12Cr13鋼淬火(huo)(huo)(huo)后回(hui)火(huo)(huo)(huo)溫(wen)度與力(li)學性能(neng)關系見圖4-1。

五、焊(han)接

  可采用各種(zhong)焊(han)(han)(han)接工(gong)藝，焊(han)(han)(han)條(tiao)宜采用1Cr18Ni9Ti和1Cr18Ni11Nb，焊(han)(han)(han)后如果焊(han)(han)(han)縫需要加工(gong)，應進行退火(huo)處理。

六、耐蝕性(xing)

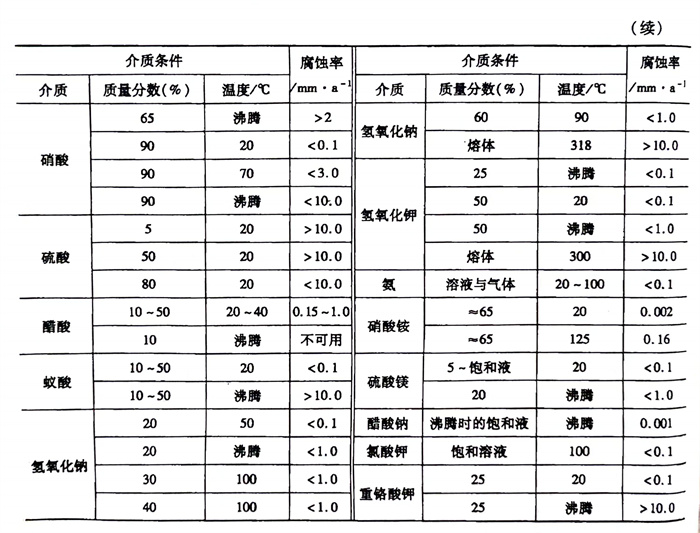

  12Cr13 鋼具有不(bu)銹性(xing)，在室(shi)溫(wen)的稀(xi)硝酸及(ji)弱有機酸中也有一定耐蝕性(xing)（見(jian)表4-10）。
