Y12Cr13（Y1Cr13）鋼是馬氏體型易切削不銹鋼，這是不銹鋼中切削性能最好的鋼，是自動車床加工不銹鋼零件用鋼，用于制造自動車床加工的零件和標準件，如螺栓、螺母等，其性能與12Cr13（1Cr13）鋼基本相同。
一、化學成分

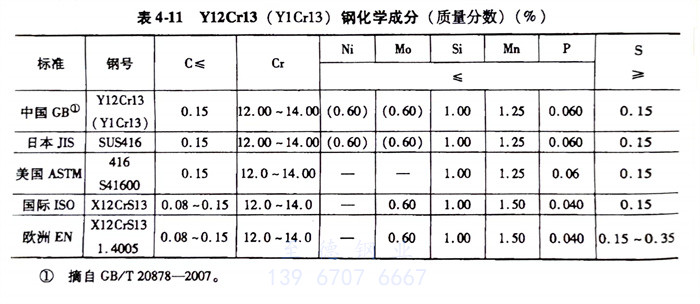

Y12Cr13（Y1Cr13）不(bu)銹(xiu)鋼的(de)化(hua)學成分見表4-11。
二、預備(bei)熱處理
退火(huo)、800～900℃緩冷(leng)或約750℃出(chu)爐快(kuai)冷(leng)，硬度≤200HBW。
三、淬火(huo)及回火(huo)
淬(cui)火(huo)溫度950～1000℃，油冷；回火(huo)溫度700～750℃，快冷。
四、力學性能

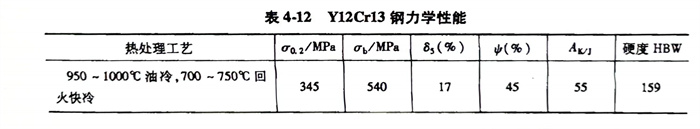

淬(cui)火(huo)、回火(huo)后力學性(xing)能(neng)見(jian)表4-12。
