108Cr14Mo4V 不銹鋼是一種高碳高鉻馬氏體(ti)不銹鋼(gang)，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一(yi)、化學成分

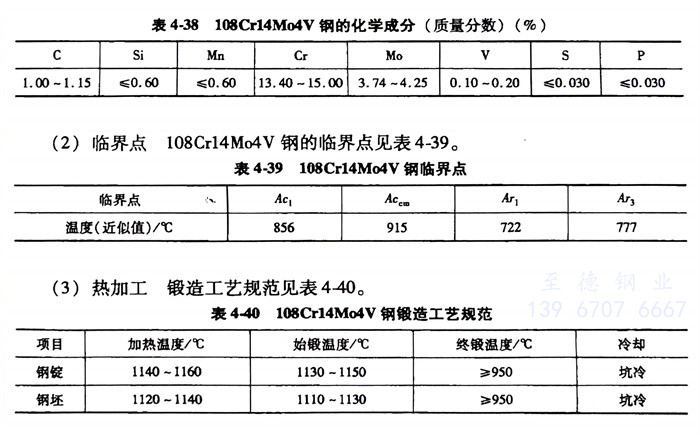

   108Cr14Mo4V 不銹鋼的化學成分見表4-38。

二、臨(lin)界點

   108Cr14Mo4V 不銹鋼的臨界點見表4-39。

三、熱(re)加工

   108Cr14Mo4V 不銹鋼(gang)鍛造工藝規范見表4-40。

四、預備熱(re)處理

   退火：加熱溫度為(wei)880～1000℃，保溫4～6h；爐冷至600℃保溫2～5h，出(chu)爐空冷，硬度為(wei)197～241HBW。

五、淬火及回火

   108Cr14Mo4V 不(bu)銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

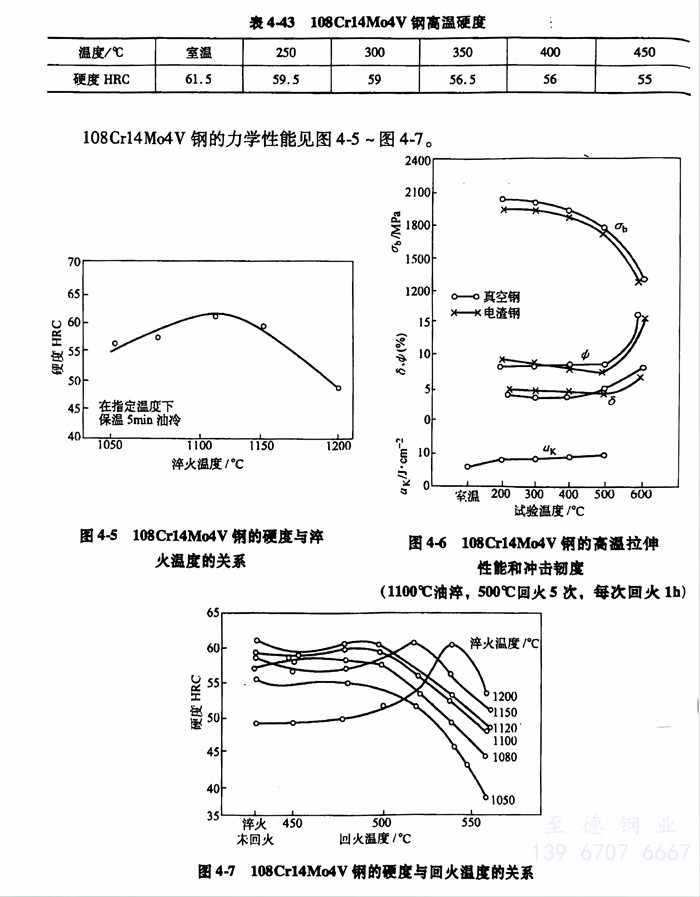

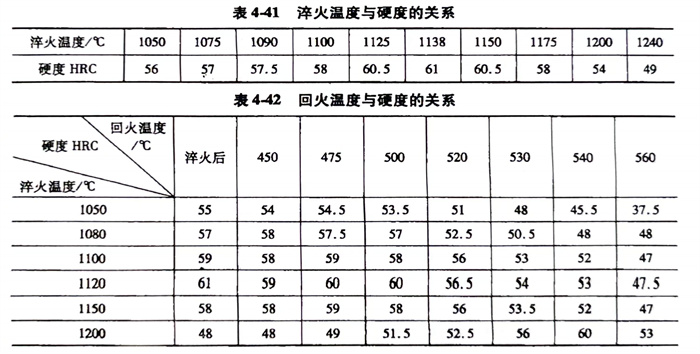

   淬火溫度(du)、回(hui)火溫度(du)與(yu)硬(ying)(ying)度(du)的關系分別見表4-41、表4-42。108Cr14Mo4V 不(bu)銹鋼高溫硬(ying)(ying)度(du)見表4-43。
