04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。
一、化學(xue)成分

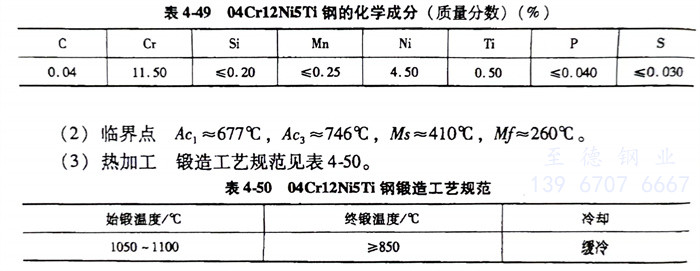

04Cr12Ni5Ti 不銹鋼的化學成分見表(biao)4-49。
二、臨界(jie)點
04Cr12Ni5Ti 不銹鋼的(de) Ac1≈677℃、Ac3≈746℃、Ms≈410℃Mf≈260℃。
三、熱(re)加工
04Cr12Ni5Ti 不銹鋼鍛造工藝規范見表4-50。
四、預備熱(re)處理
預備熱處理的過程如下：
1. 退火溫度：816～982℃，空冷。
2. 消應力退火(huo)溫度為(wei)370℃，空冷，多(duo)數場合不需消應力退火(huo)。
五、力學(xue)性能

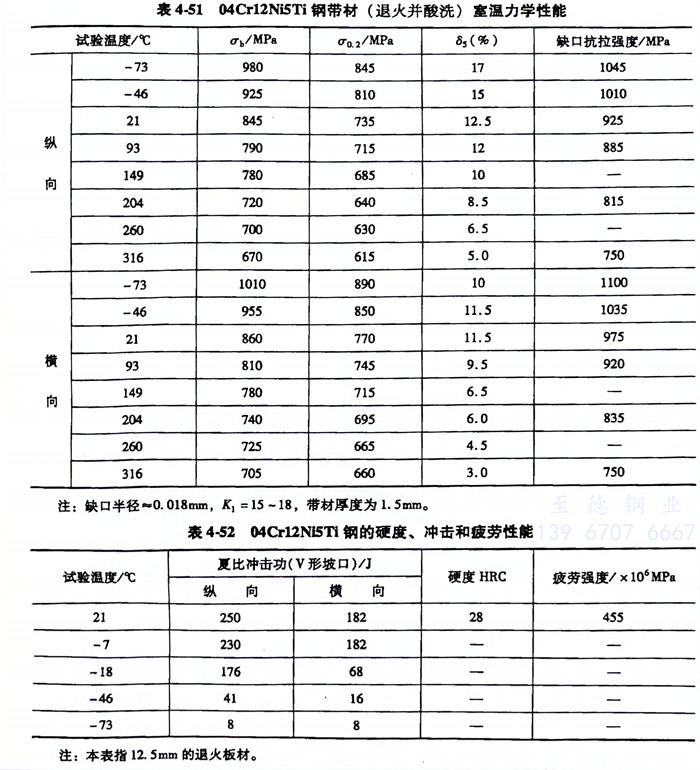

04Cr12Ni5Ti 不銹鋼室(shi)溫力學(xue)性能(neng)見表4-51，硬度(du)、沖擊和疲(pi)勞性能(neng)見表4-52。
六、耐蝕(shi)性比(bi)較

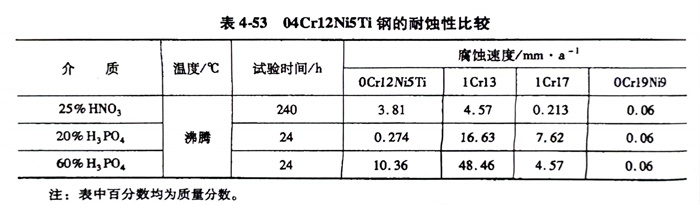

04Cr12Ni5Ti鋼的耐蝕性(xing)比較(jiao)見表4-53。
此(ci)鋼與其他三種(zhong)鋼的耐蝕(shi)性比(bi)較（至(zhi)開始銹蝕(shi)的時間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
