108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼(gang)中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學成分

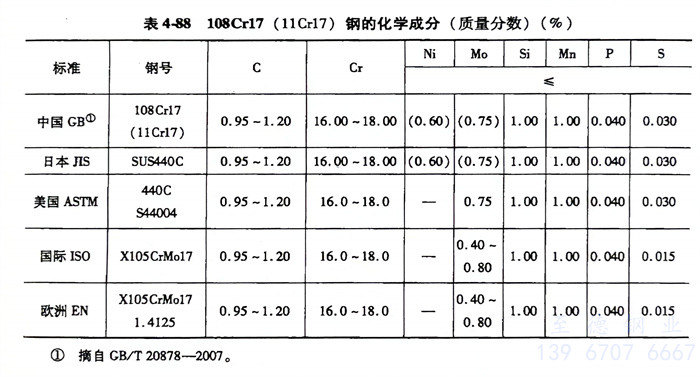

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼的化學成分見表4-88。

二、熱加工

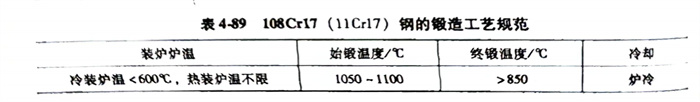

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工(gong)藝規范(fan)見表(biao)4-89。

   應特別注(zhu)(zhu)意鋼的(de)熱(re)(re)加(jia)工工藝，最好(hao)采用冷(leng)裝(zhuang)加(jia)熱(re)(re)（＜600℃），加(jia)熱(re)(re)速度不宜太快，尤其是在(zai)700℃以下時，同時應該控制較高的(de)停鍛、軋(ya)溫(wen)度，并嚴格注(zhu)(zhu)意緩冷(leng)條件。

三、預備(bei)熱(re)處理

  預備熱處理的過程(cheng)如下(xia)：

    1. 軟化退火：加(jia)熱溫(wen)度為(wei)800～840℃，爐冷到500℃以下出爐空冷，退火組織為(wei)珠光體，硬度≤269HBW。

    2. 完全退火(huo)：加熱(re)溫度為840～920℃，爐冷，硬度≤269HBW。

四、淬火及回火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
