14Cr11MoV（1Cr11MoV）不(bu)銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一(yi)、化學成(cheng)分(fen)

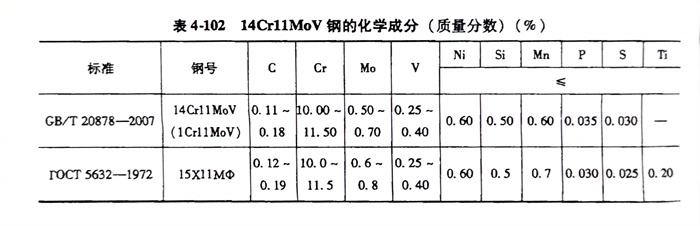

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼的化學成分見表4-102。

二、熱加(jia)工

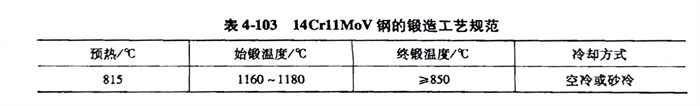

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼的鍛造工藝(yi)規(gui)范(fan)見(jian)表4-103。

三、預備(bei)熱處理

  預備(bei)熱處理(li)的(de)過程如下：

    1. 軟化退火(huo)：750～800℃；爐冷(leng)。

    2. 完全(quan)退(tui)火：860～900℃；爐(lu)冷，退(tui)火后硬度(du)≤200HBW。

四、淬火及回(hui)火

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)淬火(huo)溫度1030～1100℃，油冷；回火(huo)溫度720～740℃，空冷（根據(ju)零件需要選擇回火(huo)溫度）。

五、力學性能

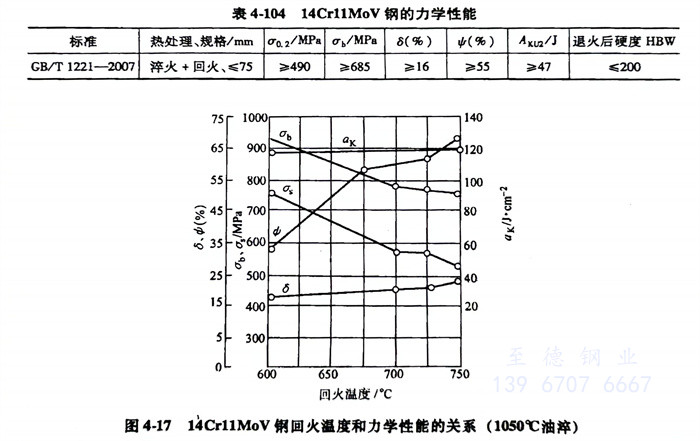

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼的力學性能見表4-104，14Cr11MoV鋼回(hui)火溫(wen)度和力學性能的關(guan)系見圖(tu)4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
