13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化學成分

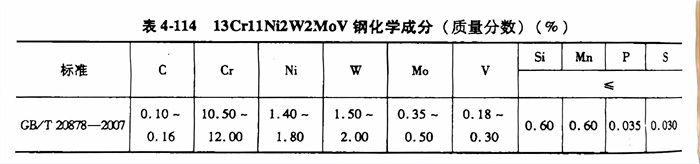

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼(gang)的(de)化學成分見(jian)表4-114。

二、熱加(jia)工

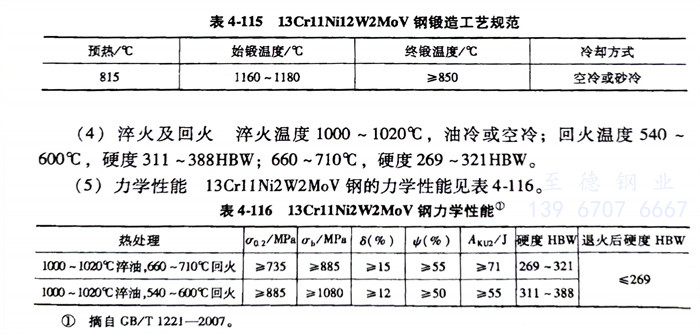

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的(de)鍛造工藝規范(fan)見(jian)表(biao)4-115。

三、預(yu)備熱處理(li)

  預備熱處理的(de)過程如下：

    1. 正火溫度1000～1020℃，空冷。

    2. 退火(huo)溫度(du)：780～850℃，緩冷，硬(ying)度(du)≤269HBW。

四、淬(cui)火及回火

   淬火溫度1000～1020℃，油冷或空冷；回火溫度540～600℃，硬(ying)度311～388HBW；660～710℃，硬(ying)度269～321HBW。

五、力學性能

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼的(de)力學性能見表(biao)4-116。
