13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐(nai)熱(re)鋼(gang)。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一、化學成分

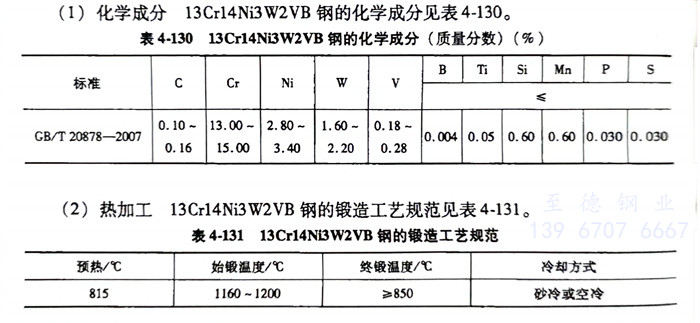

13Cr14Ni3W2VB 不(bu)銹(xiu)鋼的化(hua)學成分見表4-130。
二、熱加工
13Cr14Ni3W2VB 不銹(xiu)鋼的鍛造工藝規范見表4-131。
三、預備熱(re)處理
預備熱處理的過程如下(xia)：
1. 軟化退火：750～800℃，爐冷。
2. 完(wan)全(quan)退火：860～900℃，爐(lu)冷。
四(si)、淬火(huo)(huo)及回(hui)火(huo)(huo)
13Cr14Ni3W2VB 不銹鋼淬(cui)火溫(wen)度(du)為(wei)1020～1080℃，油冷(leng)。回火溫(wen)度(du)為(wei)200～600℃（根據零件需要選(xuan)擇回火溫(wen)度(du)）。
