鐵素體型不銹(xiu)鋼管抗氧化性較好，且具有較好的耐應力腐蝕性能。這類鋼加熱過程中不會發生相變，也不能熱處理強化。鐵素體不銹鋼耐腐蝕性能和焊接性均不如奧(ao)氏體不銹鋼。鐵素體型不銹鋼管主要用于制造耐氧化、耐腐蝕的設備。

  鐵(tie)素體(ti)型不(bu)銹鋼管焊(han)接(jie)(jie)過程可能導致焊(han)接(jie)(jie)接(jie)(jie)頭(tou)的塑性、韌性降低，即發生脆(cui)化(hua)的問題(ti)。同(tong)(tong)其他品種不(bu)銹鋼的焊(han)接(jie)(jie)一樣(yang)，如何保(bao)證鐵(tie)素體(ti)型不(bu)銹鋼焊(han)接(jie)(jie)接(jie)(jie)頭(tou)具(ju)有(you)相同(tong)(tong)于母材的耐腐(fu)蝕性，是焊(han)接(jie)(jie)的一個關鍵問題(ti)；再(zai)者，對于鐵(tie)素體(ti)型不(bu)銹耐熱鋼而(er)言，焊(han)接(jie)(jie)接(jie)(jie)頭(tou)在高溫下長期服役(yi)可能出現逐漸脆(cui)化(hua)的問題(ti)也應給(gei)予重(zhong)視。

 高純度高鉻鐵素體不銹鋼管焊接方法主要有以下幾點：

一、焊(han)接方法

  高純度高鉻鐵素體不銹(xiu)鋼(gang)焊(han)接的方(fang)法(fa)有氬弧(hu)焊(han)、等離(li)子弧(hu)焊(han)和真空電子束焊(han)。

二、工藝措施

  ①. 增加熔池(chi)(chi)保(bao)護(hu)，如(ru)采(cai)用(yong)雙面(mian)氣(qi)體保(bao)護(hu)，用(yong)氣(qi)體透鏡(jing)，增大噴嘴直徑，適當增大氬氣(qi)流量；或者采(cai)取(qu)在焊槍后面(mian)加保(bao)護(hu)氣(qi)拖(tuo)罩（拖(tuo)罩結構參見圖5-1）的辦法，延長焊接熔池(chi)(chi)的保(bao)護(hu)時間。

  ②. 焊(han)接(jie)時要采用提前通氬氣(qi)，滯后停氣(qi)的焊(han)接(jie)設備(bei)，使焊(han)縫始末端均在有(you)效氣(qi)體保護(hu)范圍內。

  ③. 提(ti)(ti)高氬氣(qi)純度(du)，用高純度(du)氬氣(qi)進行施(shi)焊(han)、以減(jian)少氮和氧的含量(liang)，提(ti)(ti)高焊(han)縫(feng)金屬的凈化程度(du)。

  ④. 填充(chong)焊(han)絲時不允(yun)許焊(han)絲末端離開(kai)保護(hu)區。

  ⑤. 焊縫背面要(yao)通氬氣(qi)保護，最好(hao)采用通氬的水冷銅墊(dian)板，減(jian)少過熱，增加冷卻速度。

  ⑥. 盡量減(jian)小熱輸入，多(duo)層(ceng)焊時控制道間(jian)溫度低于100℃。

三、焊接材料的選擇

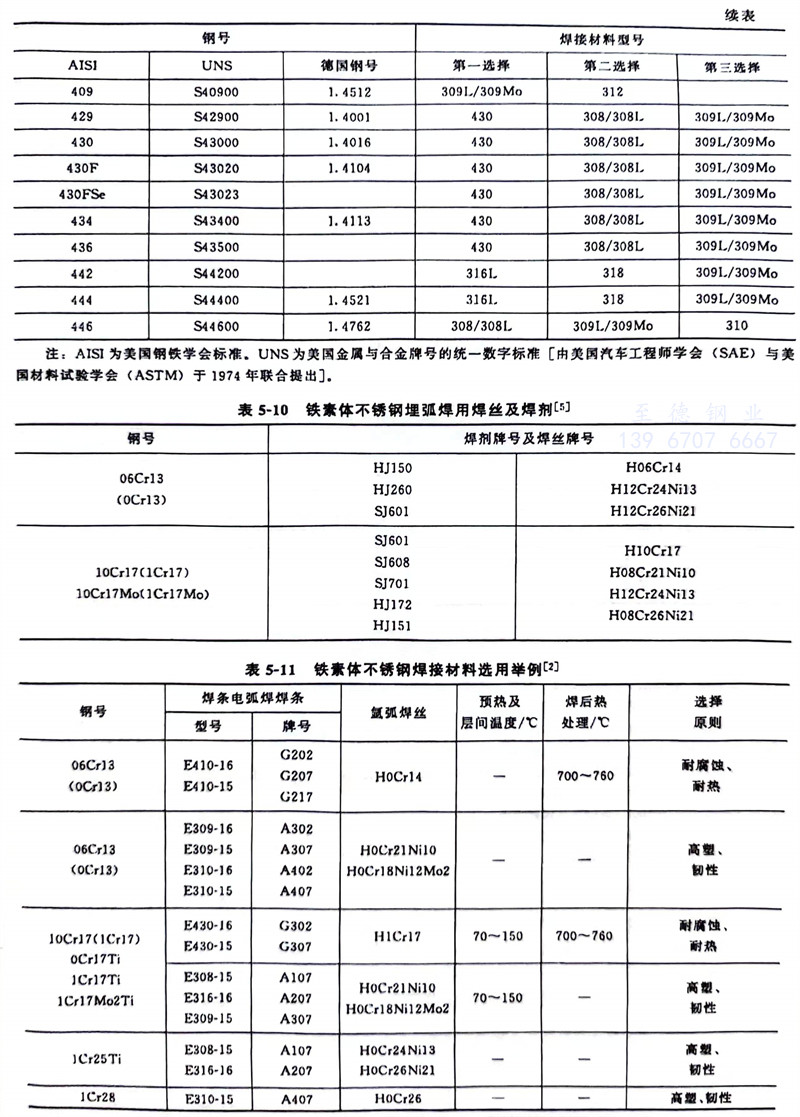

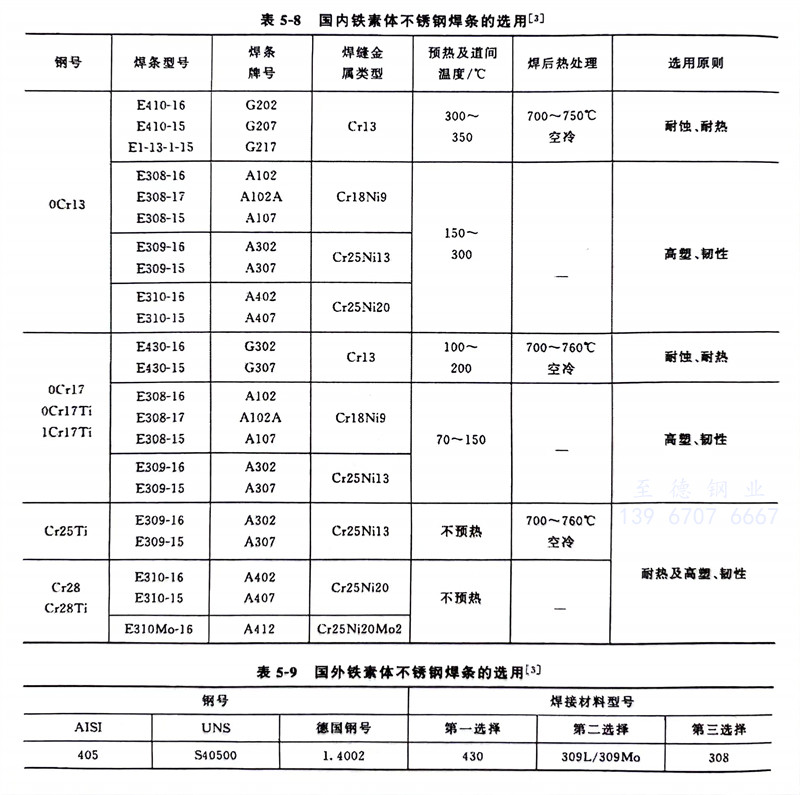

   國內鐵素體(ti)不(bu)銹(xiu)(xiu)鋼焊(han)(han)條的(de)選用見(jian)(jian)表(biao)(biao)5-8，國外鐵素體(ti)不(bu)銹(xiu)(xiu)鋼焊(han)(han)條的(de)選用見(jian)(jian)表(biao)(biao)5-9。鐵素體(ti)不(bu)銹(xiu)(xiu)鋼埋弧焊(han)(han)用焊(han)(han)接材(cai)料見(jian)(jian)表(biao)(biao)5-10。鐵素體(ti)不(bu)銹(xiu)(xiu)鋼焊(han)(han)接材(cai)料選用舉例見(jian)(jian)表(biao)(biao)5-11。

四、鐵(tie)素體型(xing)不(bu)銹(xiu)鋼的熱處理

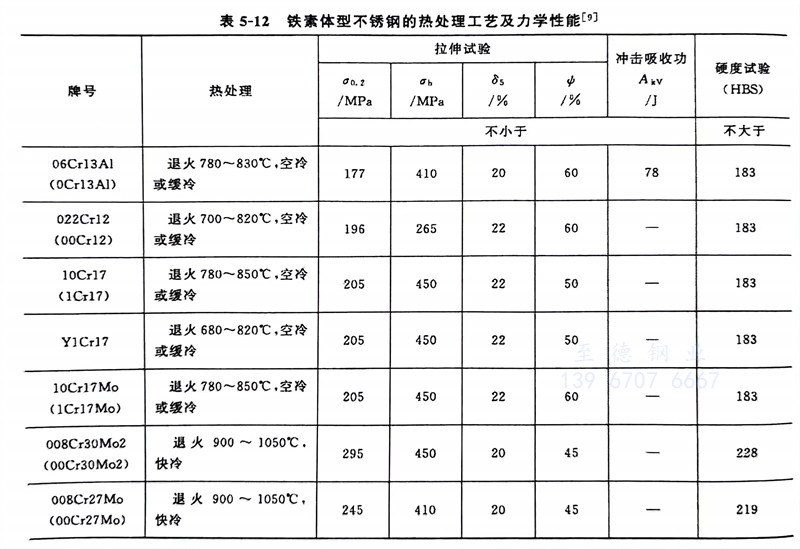

   鐵素體型(xing)不(bu)銹鋼的熱(re)處理工藝及(ji)力學性能見表5-12。
