一(yi)、焊(han)前(qian)準備
馬氏體不銹鋼管焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二(er)、馬氏體(ti)不銹鋼管(guan)焊接方法與焊接工(gong)藝參數(shu)
馬氏體(ti)型(xing)不銹鋼管焊接方法有焊條電弧(hu)焊、氣體(ti)保護焊和埋弧(hu)焊等。
1. 焊條電弧焊
它是馬(ma)氏體不銹鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材(cai)料
焊(han)(han)接材(cai)(cai)(cai)料(liao)一般采用與(yu)母材(cai)(cai)(cai)同材(cai)(cai)(cai)質的(de)低氫型(xing)焊(han)(han)條。如焊(han)(han)后不能(neng)(neng)熱(re)處(chu)理，則可選用抗裂(lie)性能(neng)(neng)好的(de)奧氏(shi)體鋼(gang)類型(xing)焊(han)(han)條。此時(shi)相當(dang)于異種鋼(gang)焊(han)(han)接，可運(yun)用舍夫勒（Schaeffler）組(zu)織圖、德龍(long)（Delong）組(zu)織圖，合理選擇焊(han)(han)條，并(bing)嚴格控制母材(cai)(cai)(cai)對焊(han)(han)縫的(de)稀釋。國內馬氏(shi)體不銹鋼(gang)焊(han)(han)接用焊(han)(han)條見表(biao)6-3，國外馬氏(shi)體不銹鋼(gang)焊(han)(han)條的(de)選用見表(biao)6-4。
b. 焊接參數

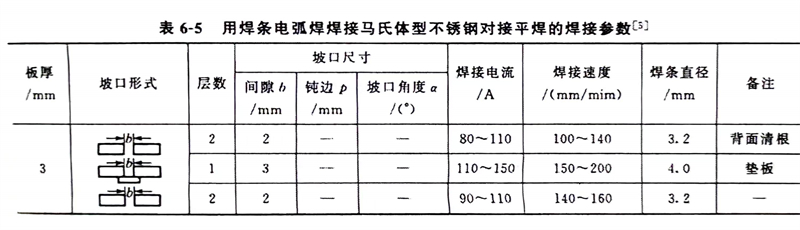

焊(han)接(jie)(jie)(jie)時應選用較(jiao)大的(de)焊(han)接(jie)(jie)(jie)電流，以增(zeng)大熱(re)輸入量(liang)，讓接(jie)(jie)(jie)頭(tou)緩(huan)慢冷(leng)卻。防止焊(han)后接(jie)(jie)(jie)頭(tou)產生粗大硬(ying)脆的(de)馬(ma)氏體和應力集中而導(dao)致接(jie)(jie)(jie)頭(tou)產生冷(leng)裂紋。焊(han)條電弧焊(han)焊(han)接(jie)(jie)(jie)馬(ma)氏體型(xing)不銹鋼(gang)的(de)焊(han)接(jie)(jie)(jie)參數見表6-5。
2. 氣(qi)體保護(hu)焊
a. 非熔化(hua)極氬弧焊（TIG）
該焊(han)(han)接(jie)(jie)方法(fa)焊(han)(han)接(jie)(jie)質量較好，常(chang)用于薄板焊(han)(han)接(jie)(jie)或(huo)多層焊(han)(han)打底焊(han)(han)。電極極性采用直流正接(jie)(jie)。由(you)于裂紋傾向(xiang)小(xiao)，薄板焊(han)(han)前(qian)(qian)可(ke)不(bu)預(yu)熱，厚板焊(han)(han)前(qian)(qian)需預(yu)熱到120～200℃。一般選用與(yu)母材成分和組織相近的焊(han)(han)絲(si)，以保證與(yu)母材匹(pi)配。國內馬氏體型不(bu)銹(xiu)鋼(gang)焊(han)(han)絲(si)選用見表6-6，國外常(chang)見馬氏體型不(bu)銹(xiu)鋼(gang)焊(han)(han)絲(si)選用見表6-7。
b. 二氧化碳氣體保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

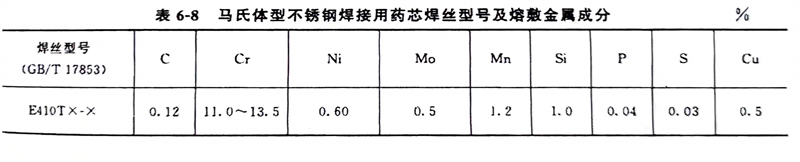

馬氏體(ti)型(xing)不(bu)銹鋼(gang)焊接用藥芯焊絲型(xing)號及熔(rong)敷(fu)(fu)金屬(shu)(shu)(shu)成分(fen)見(jian)表6-8。馬氏體(ti)型(xing)不(bu)銹鋼(gang)埋弧(hu)焊、氣(qi)體(ti)保護焊用焊絲型(xing)號及熔(rong)敷(fu)(fu)金屬(shu)(shu)(shu)成分(fen)見(jian)表6-9，其焊縫熔(rong)敷(fu)(fu)金屬(shu)(shu)(shu)成分(fen)與藥芯焊絲熔(rong)敷(fu)(fu)金屬(shu)(shu)(shu)相比較(jiao)，除了Si、Cu、Mn含量有些(xie)區別外，其他合(he)金元素(su)含量基本一致。
三(san)、埋弧焊
埋(mai)弧焊(han)焊(han)接材(cai)料可(ke)選(xuan)用同質或異質焊(han)縫的焊(han)接材(cai)料（和焊(han)條電(dian)焊(han)選(xuan)用焊(han)條的原則(ze)相同）。焊(han)劑(ji)(ji)采(cai)用堿(jian)性焊(han)劑(ji)(ji)，如SJ601 和HJ151。國內常見(jian)埋(mai)弧焊(han)用焊(han)絲、焊(han)劑(ji)(ji)見(jian)表6-10。
