Cr18型雙相不(bu)銹鋼發展概況。我國Cr18型雙相不(bu)銹鋼的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不銹鋼相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。
022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

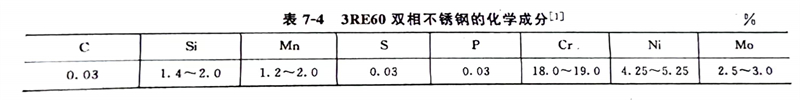

中(zhong)國Cr18型(xing)雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分見表(biao)7-1，美國、日本、歐(ou)洲(zhou)的Cr18型(xing)雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分見表(biao)7-2，瑞(rui)典的3RE60雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分見表(biao)7-4。
022Cr19Ni5Mo3Si2N 鋼(gang)(gang)(gang)性(xing)(xing)能(neng)。022Cr19Ni5Mo3Si2N鋼(gang)(gang)(gang)為(wei)超低碳(tan)(tan)雙相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)(gang)，該(gai)鋼(gang)(gang)(gang)中碳(tan)(tan)含(han)量很低，鉻的(de)(de)含(han)量也(ye)不(bu)多(duo)，形(xing)成475℃脆性(xing)(xing)和(he)。相(xiang)(xiang)(xiang)脆化(hua)的(de)(de)可(ke)(ke)能(neng)性(xing)(xing)不(bu)大(da)，其雙相(xiang)(xiang)(xiang)組織(zhi)的(de)(de)比(bi)例相(xiang)(xiang)(xiang)對穩定。如果將它長期(qi)加(jia)熱(re)，因鋼(gang)(gang)(gang)中含(han)有鉬和(he)硅合金(jin)元素，仍有出現。相(xiang)(xiang)(xiang)脆化(hua)和(he)475℃脆性(xing)(xing)的(de)(de)可(ke)(ke)能(neng)，可(ke)(ke)通過(guo)980℃固(gu)溶處理恢(hui)復到(dao)鋼(gang)(gang)(gang)原來的(de)(de)相(xiang)(xiang)(xiang)比(bi)例。該(gai)鋼(gang)(gang)(gang)與奧氏體型不(bu)銹鋼(gang)(gang)(gang)相(xiang)(xiang)(xiang)比(bi)，具有較低的(de)(de)焊接熱(re)裂紋傾向(xiang)；與鐵素體型不(bu)銹鋼(gang)(gang)(gang)相(xiang)(xiang)(xiang)比(bi)，焊后脆化(hua)傾向(xiang)較低，具有良好的(de)(de)焊接性(xing)(xing)。但是，在焊接熱(re)影響區(qu)中會出現單相(xiang)(xiang)(xiang)鐵素體組織(zhi)，對焊接接頭耐應力腐蝕、晶間腐蝕和(he)力學性(xing)(xing)能(neng)均有影響。
Cr18型雙相(xiang)不銹鋼(gang)(gang)(gang)用(yong)(yong)(yong)(yong)(yong)途。無論是(shi)瑞典的(de)(de)3RE60鋼(gang)(gang)(gang)，還是(shi)國內的(de)(de)022Cr19Ni5Mo3Si2N鋼(gang)(gang)(gang)都(dou)得到了廣泛的(de)(de)應用(yong)(yong)(yong)(yong)(yong)，主要用(yong)(yong)(yong)(yong)(yong)在(zai)紙(zhi)漿和(he)造(zao)紙(zhi)、煉(lian)油(you)、化(hua)(hua)肥、化(hua)(hua)工和(he)石油(you)化(hua)(hua)工等(deng)工業領域，大多(duo)(duo)數用(yong)(yong)(yong)(yong)(yong)于(yu)制造(zao)熱交換器(qi)、冷(leng)凝冷(leng)卻器(qi)等(deng)，許多(duo)(duo)情況(kuang)是(shi)代(dai)(dai)替304鋼(gang)(gang)(gang)和(he)316鋼(gang)(gang)(gang)在(zai)應力腐(fu)(fu)蝕(shi)的(de)(de)環境下使(shi)用(yong)(yong)(yong)(yong)(yong)的(de)(de)；也有(you)利用(yong)(yong)(yong)(yong)(yong)雙相(xiang)不銹鋼(gang)(gang)(gang)的(de)(de)高(gao)腐(fu)(fu)蝕(shi)疲勞強度，如用(yong)(yong)(yong)(yong)(yong)于(yu)制造(zao)紙(zhi)壓(ya)力滾筒機、甲(jia)銨(an)泵(beng)泵(beng)體等(deng)，也有(you)用(yong)(yong)(yong)(yong)(yong)它(ta)與碳鋼(gang)(gang)(gang)相(xiang)近(jin)的(de)(de)線脹系(xi)數，如制造(zao)合成甲(jia)醇廠(chang)的(de)(de)管式(shi)反應器(qi)等(deng)。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼(gang)(gang)(gang)在(zai)甲(jia)銨(an)液中也有(you)比316L（尿素級）鋼(gang)(gang)(gang)更好的(de)(de)耐腐(fu)(fu)蝕(shi)疲勞性能(neng)，在(zai)小(xiao)化(hua)(hua)肥廠(chang)多(duo)(duo)年的(de)(de)甲(jia)銨(an)泵(beng)泵(beng)體使(shi)用(yong)(yong)(yong)(yong)(yong)實踐證明，雙相(xiang)不銹鋼(gang)(gang)(gang)有(you)很(hen)好的(de)(de)耐低周(zhou)腐(fu)(fu)蝕(shi)疲勞性能(neng)，可以代(dai)(dai)替 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼(gang)(gang)(gang)使(shi)用(yong)(yong)(yong)(yong)(yong)。
