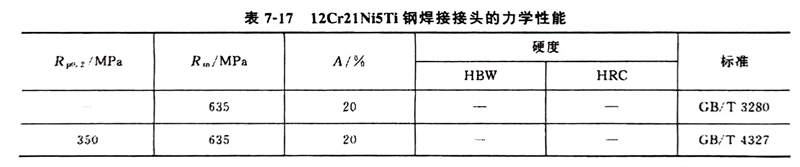

Cr21型雙相(xiang)不(bu)銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼(gang)焊條。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。
焊(han)接Cr21型(xing)雙相(xiang)不銹鋼的焊(han)接方法有(you)焊(han)條電弧焊(han)和鎢(wu)極氬(ya)(ya)弧焊(han)。焊(han)條電弧焊(han)可選(xuan)用(yong)E309和E309L型(xing)焊(han)條；氬(ya)(ya)弧焊(han)可選(xuan)H0Cr20Ni14Mo3焊(han)絲作為(wei)填充(chong)金屬(shu)。施焊(han)時，為(wei)了防止熱影(ying)響區晶粒粗(cu)大，盡量使用(yong)小的熱輸入，其他工藝措施與焊(han)接Cr18型(xing)雙相(xiang)不銹鋼相(xiang)同(tong)。
