022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼(gang)。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

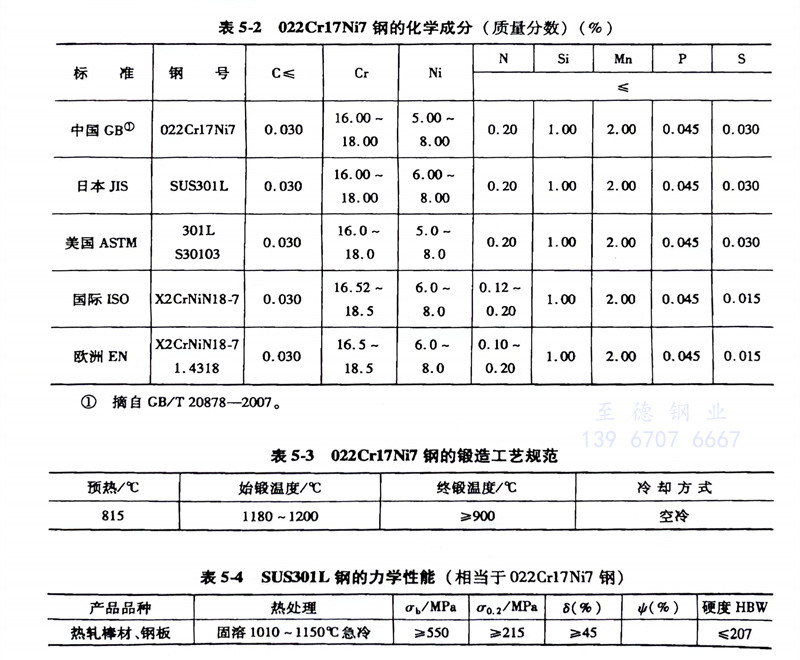

（1）化學成分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化學成分見表5-2。
（2）熱加工： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的鍛(duan)造工(gong)藝規范見表(biao)5-3。
（3）預備熱處(chu)理： 消除加工應力的退火溫(wen)度為300～350℃，保溫(wen)2h，空冷。
（4）固溶熱處(chu)理： 1010～1150℃快冷，硬(ying)度≤207HBW。
（5）力學(xue)性能：022Cr17Ni7、1.4318、S30103、301L不銹(xiu)鋼的力(li)學(xue)性能見(jian)表5-4。
（6）耐蝕性： 由于碳含量很低，該(gai)鋼耐(nai)晶間(jian)腐蝕性(xing)好。
