07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不銹(xiu)鋼的基礎上加入鈦的奧氏體不銹鋼(gang)。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具(ju)有良好的(de)耐(nai)(nai)蝕(shi)(shi)性。這種鋼經(jing)過熱處理(li)（1050～1100℃，在水中(zhong)(zhong)(zhong)或(huo)在空氣中(zhong)(zhong)(zhong)冷卻）后，呈單(dan)相奧氏體(ti)組織，因此在強磁(ci)中(zhong)(zhong)(zhong)不產生磁(ci)感應(ying)。適宜(yi)制(zhi)造無磁(ci)模(mo)具(ju)和(he)(he)要求高(gao)耐(nai)(nai)蝕(shi)(shi)性的(de)塑料模(mo)具(ju)，還適于制(zhi)造耐(nai)(nai)酸(suan)容(rong)器和(he)(he)耐(nai)(nai)酸(suan)設(she)備襯里、輸(shu)送管道(dao)，例如氮肥工業用的(de)吸收塔(ta)和(he)(he)換熱器等。

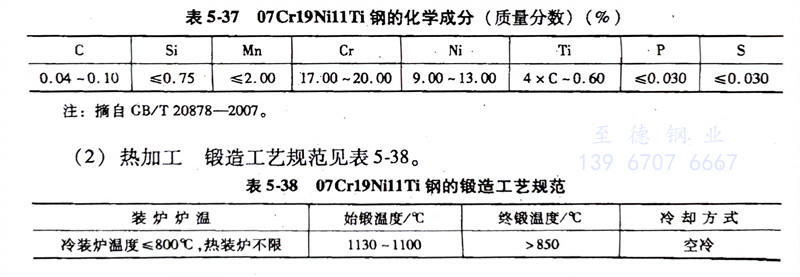

（1）化學成(cheng)分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹(xiu)鋼的化學成分見表5-37。

（2）熱加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不(bu)銹鋼的鍛造工藝規范見表5-38。

                    由于鋼的(de)導熱性差，故應均(jun)勻加熱，鍛壓(ya)時宜選用較大的(de)壓(ya)下量和高(gao)的(de)終鍛溫度，以獲得較好的(de)力學性能，減小形成裂紋(wen)的(de)可(ke)能性。

（3）預備熱處理(li)： 預備熱處理的過程如下：

       a. 冷拉坯料退(tui)火(huo)：970℃水冷。

       b. 冷拉材中間(jian)退火(huo)：850℃水冷。

        c. 消(xiao)除加工應力退火：300～350℃，保溫1～2h，空冷。

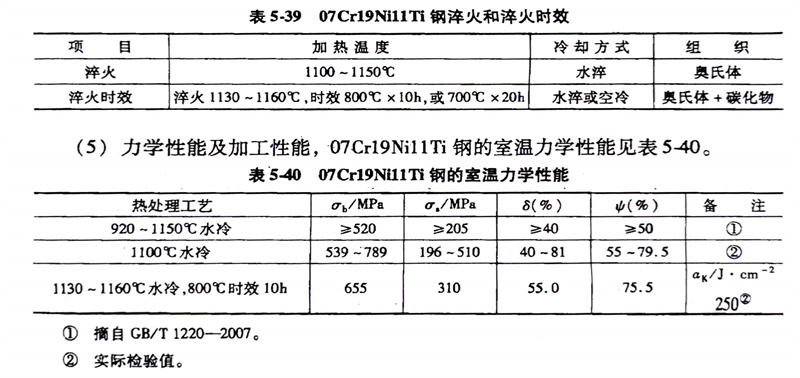

（4）淬火及時效： 淬(cui)火(huo)及(ji)淬(cui)火(huo)時效(xiao)見表5-39；穩定(ding)化處理(li)；固溶(rong)后加熱(re)溫(wen)度為(wei)850～900℃，保溫(wen)1～2h空冷。

（5）力學性能及加工性能：07Cr19Ni11Ti不銹鋼的室(shi)溫力學性能見(jian)表5-40。

     冷加工性(xing)能(neng)：冷變形性(xing)能(neng)良(liang)(liang)好，可以(yi)進行各種加工，如彎曲、卷(juan)邊、折(zhe)疊(die)等，并有良(liang)(liang)好的深(shen)沖性(xing)能(neng)。

     切削加工性能：較好，應選用(yong)優質刀具加工。

（6）焊(han)接性能：焊(han)(han)接性很好，可用(yong)各種(zhong)方(fang)法進行(xing)焊(han)(han)接，焊(han)(han)后不需進行(xing)熱處理(li)。
