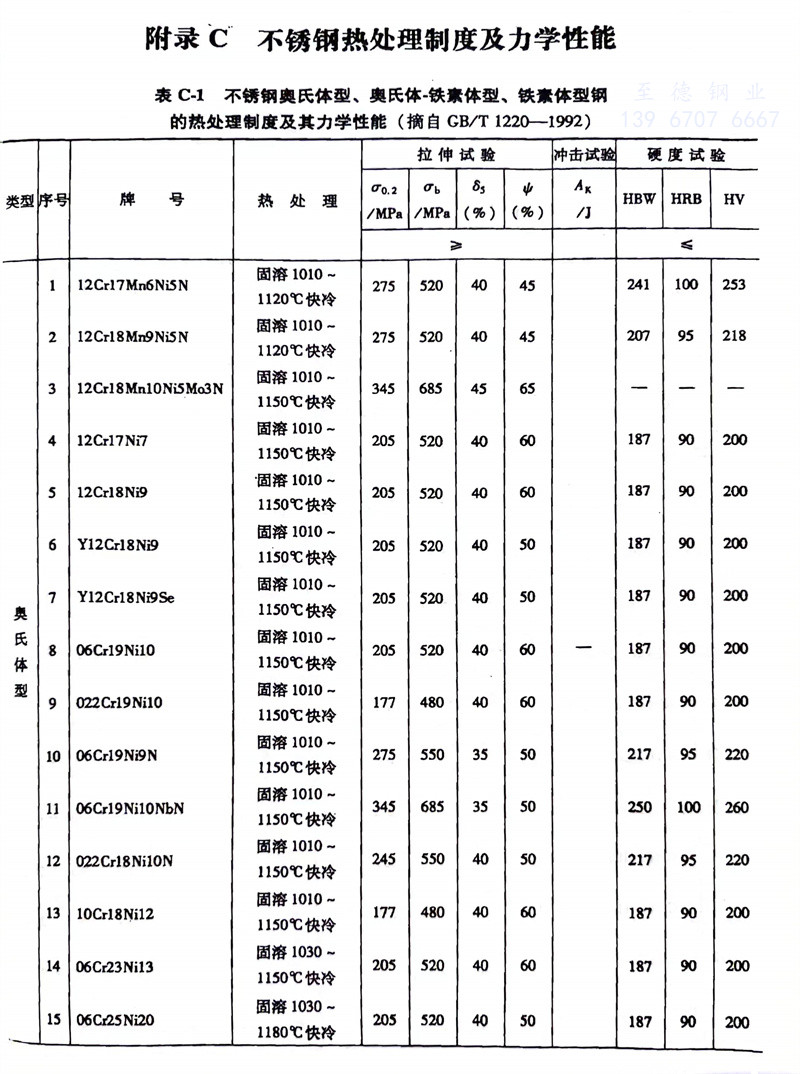

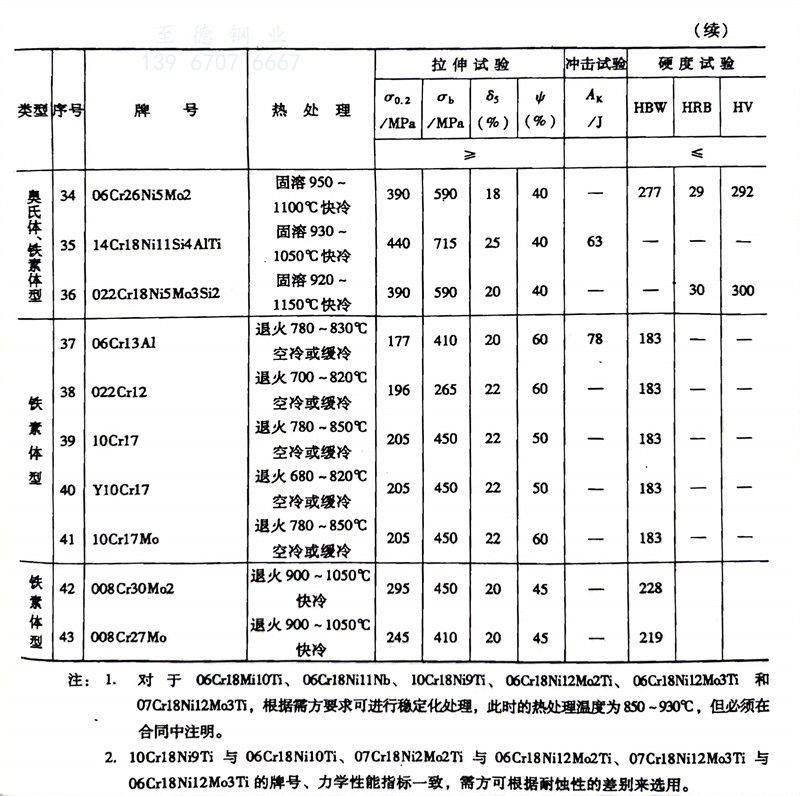

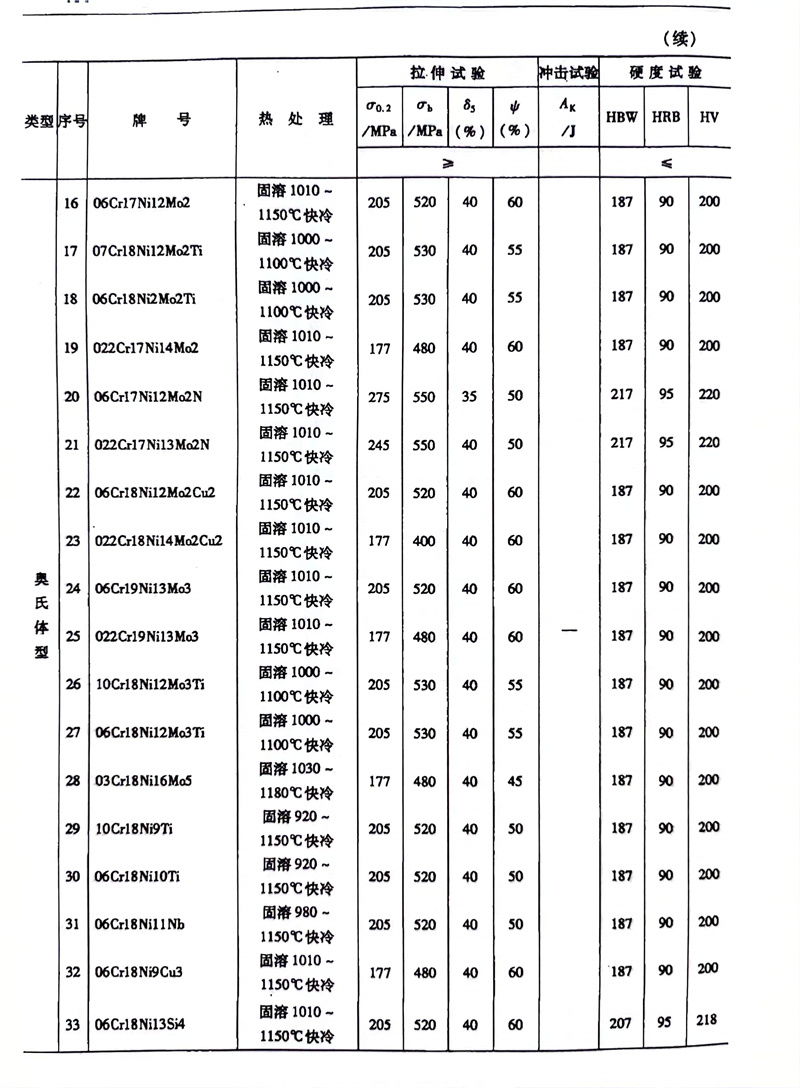

奧氏體不銹(xiu)鋼、雙相不銹(xiu)鋼、鐵(tie)素體不銹(xiu)鋼的熱處(chu)理制度及其(qi)力學性能對照(zhao)表(biao)
注(zhu): 1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求(qiu)可進行穩定化處理(li),此(ci)時的(de)熱處理(li)溫度(du)為850~930℃,但必須在合同(tong)中注(zhu)明。
2. 10Cr18Ni9Ti 與(yu) 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與(yu) 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與(yu) 06Cr18Ni12Mo3Ti 的牌號、力(li)學性能指標(biao)一致,需方可根據耐蝕性的差(cha)別(bie)來選用(yong)。
