化學(xue)著(zhu)(zhu)黑(hei)色(se)(se)法(fa)(fa)又分酸性著(zhu)(zhu)黑(hei)色(se)(se)法(fa)(fa)和堿性著(zhu)(zhu)黑(hei)色(se)(se)法(fa)(fa)。酸性著(zhu)(zhu)黑(hei)色(se)(se)法(fa)(fa)得到的膜(mo)層色(se)(se)澤均勻(yun),薄而牢(lao)固(gu)(gu),富有(you)彈性,結合力(li)好(hao),但膜(mo)層多(duo)孔,耐(nai)磨(mo)性較(jiao)差,要經過固(gu)(gu)化處理才能提高耐(nai)磨(mo)性;堿性著(zhu)(zhu)黑(hei)色(se)(se)法(fa)(fa)著(zhu)(zhu)色(se)(se)時間較(jiao)長,但黑(hei)膜(mo)的耐(nai)磨(mo)性很好(hao),無需(xu)固(gu)(gu)化處理。
化學著黑色法適用含鉻不銹鋼,不適用無鉻只含鎳不銹鋼。化學著黑色法處理零件時,在著黑色前最好先采用320#金剛砂噴砂、研磨和拋光,這樣才能保證零件表面得到均勻的純黑色。
一、不銹鋼化學著黑色法溶(rong)液

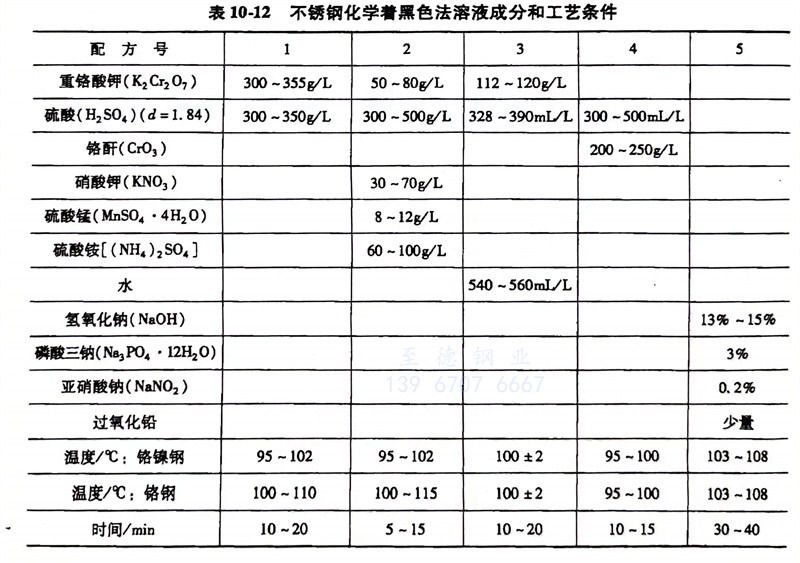

不(bu)銹鋼(gang)化學著黑色法溶液(ye)成分和工藝條件見表10-12。
二、不銹鋼(gang)化(hua)學發黑工(gong)藝(yi)流程
有機(ji)溶劑除油→晾干 化(hua)(hua)學除油→熱(re)水(shui)(shui)洗(50℃)→冷(leng)水(shui)(shui)洗→去(qu)氧化(hua)(hua)皮(pi)(氫氧化(hua)(hua)鈉溶液400~600g/L,溫(wen)度加熱(re)至沸騰,時間3~6min,沒(mei)有氧化(hua)(hua)皮(pi)可不進(jin)行本工序)→水(shui)(shui)洗→去(qu)黑(hei)灰[硝酸(d=1.4)1份,氫氟酸(40%,質量分(fen)數)1.5份,水(shui)(shui)3.5份,室溫(wen),時間至黑(hei)灰除盡,約15min,沒(mei)有黑(hei)灰可在硫酸(10%,質量分(fen)數)中活化(hua)(hua)]→水(shui)(shui)洗→熱(re)水(shui)(shui)預(yu)熱(re)(100℃,水(shui)(shui)浸5~8min)→化(hua)(hua)學發黑(hei)→水(shui)(shui)洗→熱(re)水(shui)(shui)洗→固(gu)化(hua)(hua)處理(li)→冷(leng)水(shui)(shui)洗→干燥(60~80℃,15~20min) →按需要可涂透明涂料。
三(san)、不銹鋼發黑膜的(de)固化處理
由(you)于酸(suan)性發(fa)黑(hei)的發(fa)黑(hei)膜(mo)結構呈多微孔狀,使其(qi)不(bu)耐(nai)(nai)磨。發(fa)黑(hei)后(hou)應進行固化(hua)(hua)(hua)處(chu)理,才能提高(gao)其(qi)耐(nai)(nai)磨性。固化(hua)(hua)(hua)處(chu)理分為電解固化(hua)(hua)(hua)、化(hua)(hua)(hua)學固化(hua)(hua)(hua)和熱固化(hua)(hua)(hua)。
1. 電解(jie)固化
電解(jie)固化(hua)溶液的成分和工藝:
鉻酐 (CrO3)250g/L; 硫酸 (HS2O4)2.5g/L
溫度(du): 40℃
陰極電流密度(du): 2.5~3A/dm2
時間(jian): 15min
電流(liu)開到不析出金屬鉻為度。
2. 化學固(gu)化
化(hua)學固(gu)化(hua)溶(rong)液(ye)與電(dian)解固(gu)化(hua)溶(rong)液(ye)相(xiang)同,但不用通(tong)電(dian),其效果稍遜于電(dian)解固(gu)化(hua)。
3. 熱固化(hua)
熱固化是將發黑的零件(jian)進行熱烘烤。
烘(hong)箱溫度120~140℃,烘(hong)烤時間20~40min。熱(re)固(gu)化適(shi)用于配方3的(de)溶(rong)液發黑獲(huo)得(de)的(de)膜(mo)層;配方5堿性溶(rong)液的(de)發黑膜(mo)比較硬,耐磨性很(hen)好,無需進行(xing)固(gu)化處理。
