不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

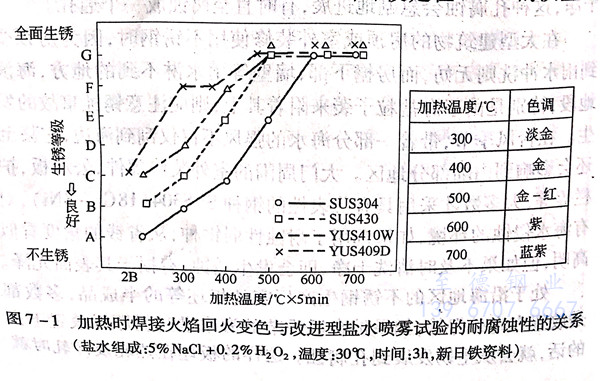

  在(zai)大氣中，由于加(jia)熱(re)產(chan)生(sheng)回火變(bian)(bian)色(se)(se)(se)與耐腐蝕(shi)性的(de)(de)關(guan)系(xi)如圖7-1所示。試(shi)(shi)驗材料(liao)為(wei) SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表(biao)面是2B精(jing)加(jia)工方式（退火→采(cai)取酸洗(xi)工藝除掉氧化薄膜(mo)→使用平整軋機（Skinmill)校平）為(wei)基(ji)準(zhun)，經300~700℃加(jia)熱(re)后，使用5%NaCl+0.2%H2O2水溶液，溫度(du)(du)30℃,進行3h噴霧后，按(an)試(shi)(shi)驗材料(liao)表(biao)面的(de)(de)生(sheng)銹(xiu)狀態，進行耐腐蝕(shi)性評價。隨著(zhu)加(jia)熱(re)溫度(du)(du)的(de)(de)上升，其色(se)(se)(se)調(diao)由淡(dan)金(jin)色(se)(se)(se)向(xiang)藍紫(zi)色(se)(se)(se)轉變(bian)(bian)，從圖7-1的(de)(de)結果可(ke)見，即便是在(zai)300℃的(de)(de)淡(dan)金(jin)色(se)(se)(se)回火色(se)(se)(se)調(diao)中亦屬生(sheng)銹(xiu)。還可(ke)以看出，隨著(zhu)溫度(du)(du)的(de)(de)上升，任何鋼種的(de)(de)氧化都加(jia)快，到(dao)500℃時，試(shi)(shi)料(liao)的(de)(de)含鉻(ge)（Cr)量越高，越不易生(sheng)銹(xiu)，而到(dao)600℃時，變(bian)(bian)得與含鉻(ge)（Cr)量無關(guan)，這些(xie)鋼種均全(quan)面生(sheng)銹(xiu)。


圖 1.jpg


   在焊接時，如果使用氬(ya)（Ar)等(deng)惰性氣體進(jin)行(xing)充分的保護，則可以防止上(shang)述現象發生(sheng)。當發生(sheng)上(shang)述氧化物時，有必要進(jin)行(xing)磨削或酸洗，將氧化物完全(quan)除掉。
