不銹鋼管熱處理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹(xiu)鋼(gang)管的熱處理制度。

1. 熱處理溫(wen)度(du)及爐溫(wen)

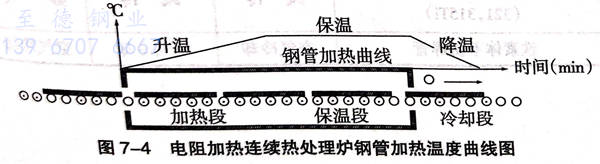

 在熱處(chu)(chu)(chu)理(li)過程中，不銹(xiu)鋼(gang)管熱處(chu)(chu)(chu)理(li)溫(wen)度及爐(lu)溫(wen)的控(kong)(kong)制(zhi)是非常重要的（圖(tu)7-4)表7-1由所列(lie)出了 AST-FAGERSTA 熱處(chu)(chu)(chu)理(li)爐(lu)各類鋼(gang)種的熱處(chu)(chu)(chu)理(li)溫(wen)度和(he)加熱爐(lu)各組(zu)電阻(zu)加熱溫(wen)度，在熱處(chu)(chu)(chu)理(li)時(shi)應照此嚴格控(kong)(kong)制(zhi)，以(yi)保(bao)證熱處(chu)(chu)(chu)理(li)效果。

 電加(jia)熱(re)連續熱(re)處理爐的加(jia)熱(re)溫度與保溫時間見表7-2。

2. 冷卻(que)與冷卻(que)速度

 為(wei)了防止(zhi)碳化鉻的(de)(de)析(xi)出(chu)，對固熔處(chu)理的(de)(de)不銹鋼管(guan)，必須進行(xing)快(kuai)速冷卻(que)。當不銹鋼管(guan)的(de)(de)溫度在1000℃~600℃之(zhi)間(jian)，冷卻(que)速度為(wei)5℃/s,即兩(liang)分(fen)鐘內一定要降(jiang)到600℃以下，可(ke)以防止(zhi)鉻的(de)(de)碳化物析(xi)出(chu)，同(tong)時也(ye)避免了σ相的(de)(de)析(xi)出(chu)，可(ke)防止(zhi)高(gao)Cr-Mo鋼較(jiao)高(gao)的(de)(de)脆(cui)性的(de)(de)產生。

 其他形式熱(re)處(chu)(chu)理的冷卻方式，按照熱(re)處(chu)(chu)理工藝要(yao)求(qiu)實施。

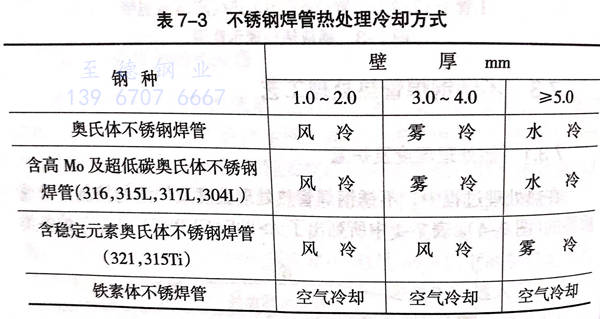

 不銹鋼管按鋼種和壁(bi)厚選(xuan)擇(ze)冷(leng)卻(que)方(fang)式，見表7-3。

3. 不銹鋼焊(han)管的熱(re)處理(li)制(zhi)度

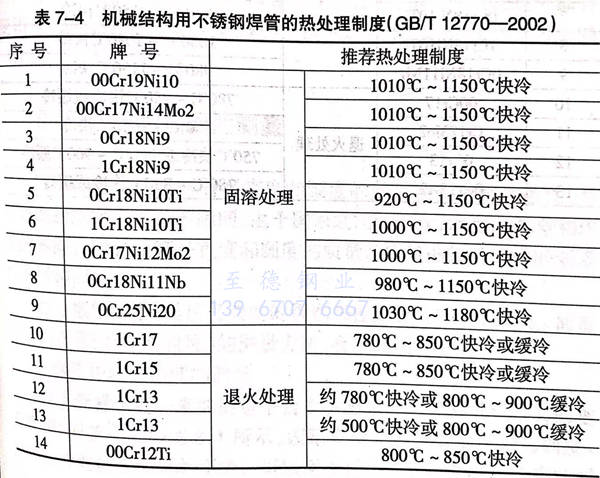

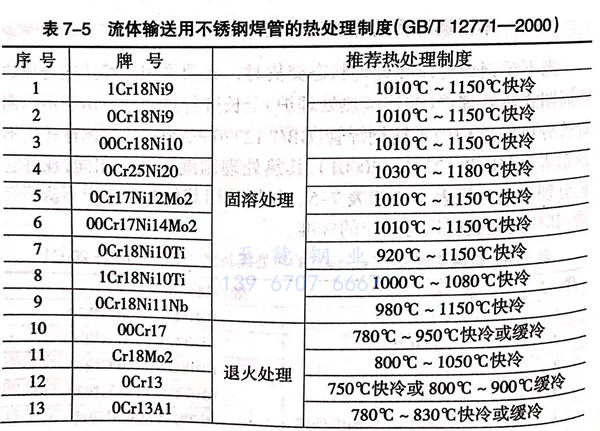

 當不銹鋼(gang)(gang)管(guan)以熱(re)(re)處(chu)(chu)理(li)狀態(tai)交貨時，必須采(cai)用(yong)連續式熱(re)(re)處(chu)(chu)理(li)爐(lu)或周期式熱(re)(re)處(chu)(chu)理(li)爐(lu)（非(fei)連續熱(re)(re)處(chu)(chu)理(li)爐(lu)）全(quan)長進行(xing)熱(re)(re)處(chu)(chu)理(li)。由(you)于(yu)不銹鋼(gang)(gang)焊(han)管(guan)分機械結構用(yong)不銹鋼(gang)(gang)焊(han)管(guan)（GB/T 14976-2002)和(he)流體輸送用(yong)不銹鋼(gang)(gang)管(guan)（GB/T 14975 -2002),其熱(re)(re)處(chu)(chu)理(li)制度不完全(quan)相(xiang)同，現將它們分別(bie)列出，見表7-4和(he)表7-5.如果采(cai)用(yong)其他標準(zhun)生產不銹鋼(gang)(gang)焊(han)管(guan)，其熱(re)(re)處(chu)(chu)理(li)制度執行(xing)相(xiang)應(ying)的標準(zhun)。
