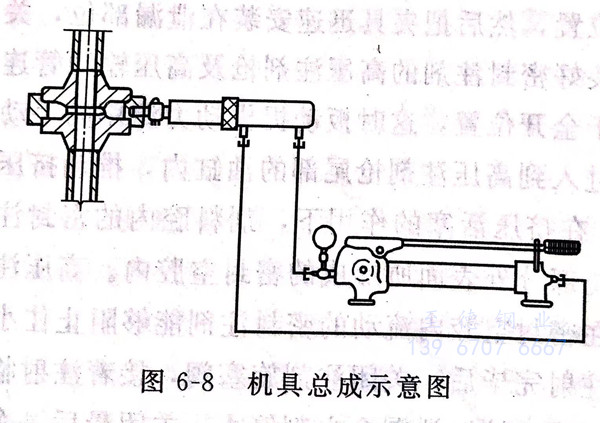

注(zhu)劑式帶壓(ya)密(mi)封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓(ya)注劑槍

 高壓(ya)注(zhu)劑槍(qiang)是(shi)注(zhu)劑式(shi)帶壓(ya)密封(feng)技(ji)術的(de)專用(yong)器具(ju)。它的(de)作用(yong)是(shi)將動力(li)油(you)管輸入的(de)壓(ya)力(li)油(you)或螺旋力(li)，通過槍(qiang)的(de)柱(zhu)塞而轉變成注(zhu)射(she)(she)密封(feng)注(zhu)劑的(de)強大擠壓(ya)推(tui)力(li)，強行把槍(qiang)前(qian)部劑料腔內的(de)密封(feng)注(zhu)劑注(zhu)射(she)(she)到夾具(ju)與泄漏(lou)部位部分外表(biao)面所形成的(de)密封(feng)空腔內，直到泄漏(lou)停止。

 根據高壓(ya)注劑槍活塞桿復位(wei)方式(shi)的(de)不同可分為三種類型：手動復位(wei)式(shi)高壓(ya)注劑槍、油壓(ya)復位(wei)式(shi)高壓(ya)注劑槍、自動復位(wei)式(shi)高壓(ya)注劑槍。

  ①. 手動復位式高壓注劑槍

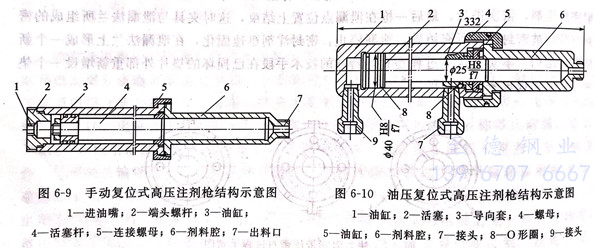

 其基本(ben)結(jie)構如圖6-9所示。工(gong)作(zuo)過程是：從(cong)高壓(ya)輸(shu)(shu)(shu)油(you)(you)管輸(shu)(shu)(shu)出(chu)(chu)(chu)的(de)(de)壓(ya)力(li)(li)油(you)(you)經(jing)(jing)過進油(you)(you)嘴1進入(ru)油(you)(you)缸尾部，推(tui)動活(huo)(huo)(huo)塞(sai)桿4向(xiang)前移動，使(shi)劑(ji)料(liao)腔6內的(de)(de)密(mi)封(feng)注(zhu)劑(ji)受(shou)到(dao)(dao)(dao)強大的(de)(de)擠壓(ya)力(li)(li)，密(mi)封(feng)注(zhu)劑(ji)經(jing)(jing)出(chu)(chu)(chu)料(liao)口7被強行擠出(chu)(chu)(chu)。活(huo)(huo)(huo)塞(sai)桿將(jiang)劑(ji)料(liao)腔內的(de)(de)密(mi)封(feng)注(zhu)劑(ji)全部擠出(chu)(chu)(chu)后，設置在輸(shu)(shu)(shu)油(you)(you)系統上的(de)(de)壓(ya)力(li)(li)表指(zhi)針(zhen)會出(chu)(chu)(chu)現只升不(bu)降的(de)(de)趨(qu)勢，說明注(zhu)劑(ji)行程已經(jing)(jing)結(jie)束，這(zhe)時(shi)旋開(kai)手動液壓(ya)油(you)(you)泵的(de)(de)卸油(you)(you)閥，擰開(kai)高壓(ya)注(zhu)劑(ji)槍的(de)(de)連(lian)接(jie)螺母5,用人(ren)力(li)(li)把(ba)活(huo)(huo)(huo)塞(sai)桿從(cong)劑(ji)料(liao)腔內拔出(chu)(chu)(chu)，再靠人(ren)力(li)(li)把(ba)活(huo)(huo)(huo)塞(sai)桿向(xiang)油(you)(you)缸內壓(ya)，同(tong)時(shi)油(you)(you)缸內的(de)(de)油(you)(you)經(jing)(jing)來路退回到(dao)(dao)(dao)油(you)(you)泵的(de)(de)儲(chu)油(you)(you)筒內，這(zhe)樣活(huo)(huo)(huo)塞(sai)桿就會重(zhong)新(xin)回到(dao)(dao)(dao)非工(gong)作(zuo)狀態。重(zhong)新(xin)在劑(ji)料(liao)腔內裝填好密(mi)封(feng)注(zhu)劑(ji)，擰上連(lian)接(jie)螺母，即可再次注(zhu)射密(mi)封(feng)注(zhu)劑(ji)。

 ②. 油壓復(fu)位(wei)式高(gao)壓注劑槍。其(qi)基本結構如圖6-10所示。

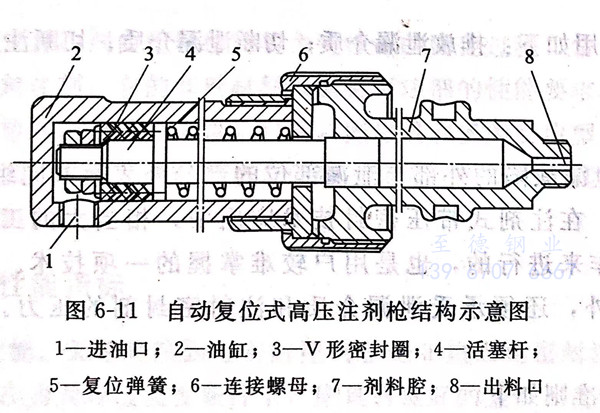

 ③.  自動復位式高壓注劑槍(qiang)。其基(ji)本結構如圖 6-11 所示。

 2. 手(shou)動液壓油泵

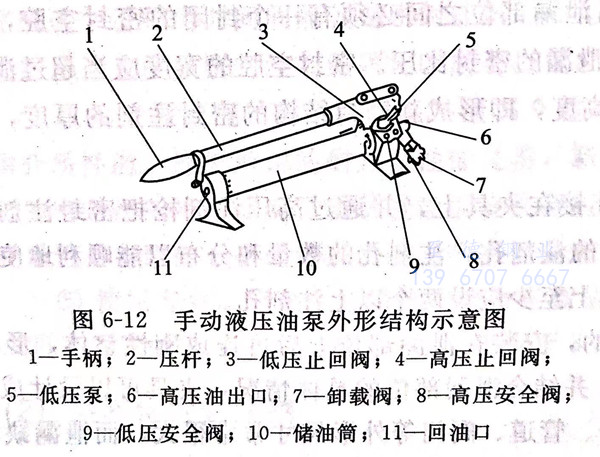

  手(shou)動(dong)(dong)液(ye)壓(ya)油(you)泵(beng)是(shi)將手(shou)動(dong)(dong)的(de)(de)機械能轉換為(wei)液(ye)體的(de)(de)壓(ya)力(li)能的(de)(de)一種小型液(ye)壓(ya)泵(beng)站(zhan)，是(shi)注(zhu)劑(ji)(ji)式帶壓(ya)密(mi)封(feng)(feng)(feng)技術的(de)(de)動(dong)(dong)力(li)之源。手(shou)動(dong)(dong)液(ye)壓(ya)油(you)泵(beng)所(suo)輸出的(de)(de)液(ye)壓(ya)油(you)經(jing)高壓(ya)輸油(you)管進(jin)人高壓(ya)注(zhu)劑(ji)(ji)槍油(you)缸尾(wei)部，推動(dong)(dong)柱塞向前移(yi)動(dong)(dong)，同時把劑(ji)(ji)料腔(qiang)內的(de)(de)密(mi)封(feng)(feng)(feng)注(zhu)劑(ji)(ji)注(zhu)射到夾具(ju)與泄(xie)(xie)漏部位部分外(wai)表(biao)面所(suo)形成的(de)(de)密(mi)封(feng)(feng)(feng)空腔(qiang)內，直到泄(xie)(xie)漏停止。圖(tu)6-12所(suo)示為(wei)手(shou)動(dong)(dong)液(ye)壓(ya)油(you)泵(beng)外(wai)形結構示意圖(tu)。

 3. 注劑(ji)旋塞(sai)閥

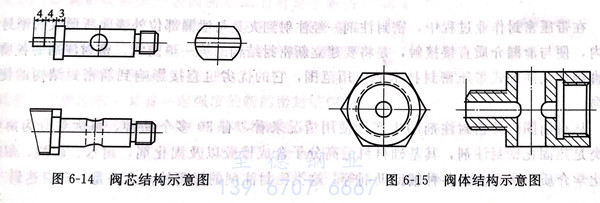

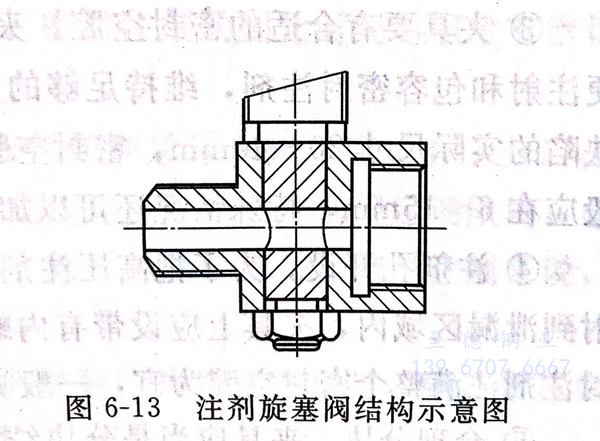

  注劑旋塞閥(fa)(fa)是(shi)將高壓注劑槍連接到夾(jia)具上的特殊閥(fa)(fa)門接頭。它的基本(ben)結(jie)構如(ru)圖6-13所示(shi)。這(zhe)種(zhong)注劑旋塞閥(fa)(fa)由(you)兩部分組成(cheng)：其(qi)一是(shi)閥(fa)(fa)芯，如(ru)圖6-14所示(shi)；其(qi)二為閥(fa)(fa)體，如(ru)圖6-15所示(shi)。

  注(zhu)劑(ji)旋塞(sai)閥的作用如下：排放泄(xie)漏(lou)介質；切(qie)斷泄(xie)漏(lou)介質；切(qie)斷注(zhu)劑(ji)通(tong)道(dao)。
