奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體,在這種狀態下,進行冷拉、冷軋等冷加工,制成絲材、板材、帶材,然后再進行時效處理,使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單,即固溶處理(A)并冷加工后時效處理(H).

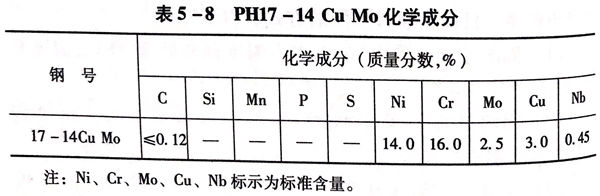

以PH17-14CuMo 為列 ,化(hua)學成(cheng)分見表 5-8 。
該鋼主(zhu)要的沉淀強(qiang)化元(yuan)素是銅(tong)和鈮。
PH17-14CuMo材料固溶加熱(re)溫度為(wei)1120~1220℃,水冷(leng);冷(leng)拉絲(si)后時效(xiao)溫度為(wei)730℃,冷(leng)。熱(re)處理后的機(ji)械性能(實測值)見表5-9。
