中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。


 00Cr22Ni5Mo3N是(shi)中合金(jin)雙相不銹鋼(gang)的代(dai)表鋼(gang)號，鋼(gang)中加(jia)入了(le)(le)氮(dan)元素，使奧氏(shi)(shi)體的穩定(ding)性(xing)提高(gao)了(le)(le)，在較高(gao)的溫度(du)加(jia)熱仍能保持一定(ding)量的奧氏(shi)(shi)體。00Cr22Ni5Mo3N 鋼(gang)的等溫轉(zhuan)變動力學曲(qu)線(xian)如圖6-12所(suo)示。


 從(cong)圖6-12可知，00Cr22Ni5Mo3N 鋼在(zai)650~950℃溫(wen)度區間(jian)(jian)保(bao)持，可析出碳(tan)化物、氮化物和金屬間(jian)(jian)相x、a等，特別(bie)是在(zai)800~850℃溫(wen)度，這(zhe)些(xie)脆相在(zai)幾分鐘內即可析出，引起(qi)沖擊(ji)韌性(xing)的明顯惡化，見圖6-13。


圖 12.jpg


 此(ci)鋼的475℃脆性(xing)也較(jiao)敏感。

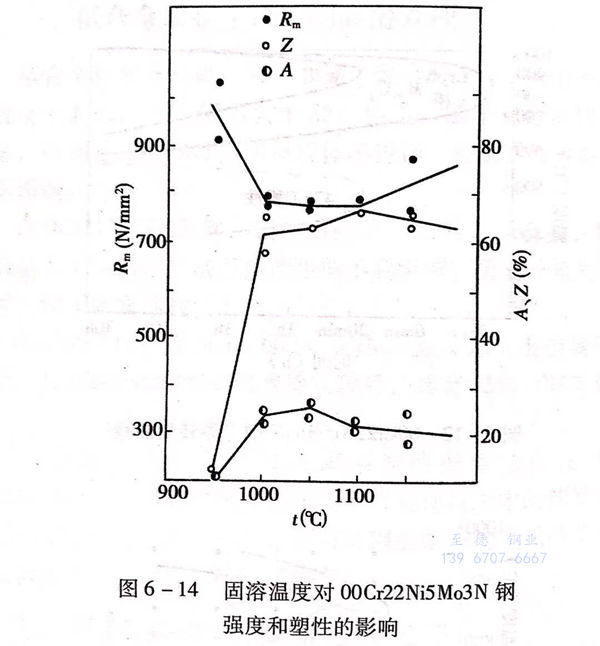

 00C122Ni5Mo3N 鋼在1000~1100℃區間加熱(re)固溶處理后有較(jiao)好的強(qiang)度和塑性(xing)，見(jian)圖6-14。


圖 14.jpg


考慮固溶(rong)溫(wen)(wen)度對組織、機械性(xing)能和耐腐蝕性(xing)能的(de)影響(xiang)，00Cr22Ni5Mo3N雙相不(bu)銹(xiu)鋼(gang)的(de)固溶(rong)加熱溫(wen)(wen)度取1040~1080℃為宜。固溶(rong)處理(li)后(hou)可保證(zheng)組織中(zhong)含有40%~50%的(de)鐵素體。
