不銹(xiu)鋼電化學拋光和(he)機械(xie)拋光對材料硬度和(he)耐蝕性(xing)能的影響主要有以下幾點：


1. 表(biao)面顯微硬度

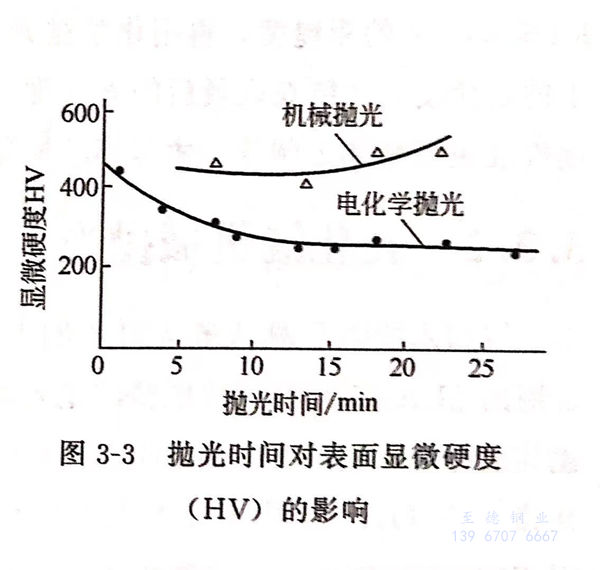

  a. 機械(xie)拋(pao)光隨著時間的(de)延長(chang)，表面顯微硬度(du)(du)基本上(shang)無明顯變化，見圖3-3拋(pao)光時間對表面顯微硬度(du)(du)（HV)的(de)影響，并高于電化學拋(pao)光顯微硬度(du)(du)（HV)。


圖 3.jpg


  b. 電化學(xue)拋光(guang)隨著拋光(guang)時(shi)間(jian)的延長，表面(mian)顯(xian)微(wei)硬度開(kai)始時(shi)明顯(xian)下(xia)降(jiang)(jiang)，15min后下(xia)降(jiang)(jiang)趨勢變得平(ping)(ping)緩，這主要是因為電化學(xue)拋光(guang)時(shi)冷作硬化層(ceng)被(bei)逐(zhu)漸溶解，使表面(mian)硬度下(xia)降(jiang)(jiang)而后趨于(yu)平(ping)(ping)緩。



2. 表面耐蝕性


 腐(fu)蝕(shi)(shi)實驗(yan)采用(yong)失重(zhong)法，即在(zai)(zai)50g/L三氯化鐵(tie)和(he)1.83g/L鹽酸介(jie)質在(zai)(zai)溫度50℃中(zhong)進行。每隔1小時取出試樣觀察(cha)其(qi)(qi)表(biao)面腐(fu)蝕(shi)(shi)狀態，并(bing)在(zai)(zai)光電(dian)分析(xi)天平上稱量其(qi)(qi)失重(zhong)值（mg)。


  a. 機械拋(pao)光表面耐(nai)蝕性

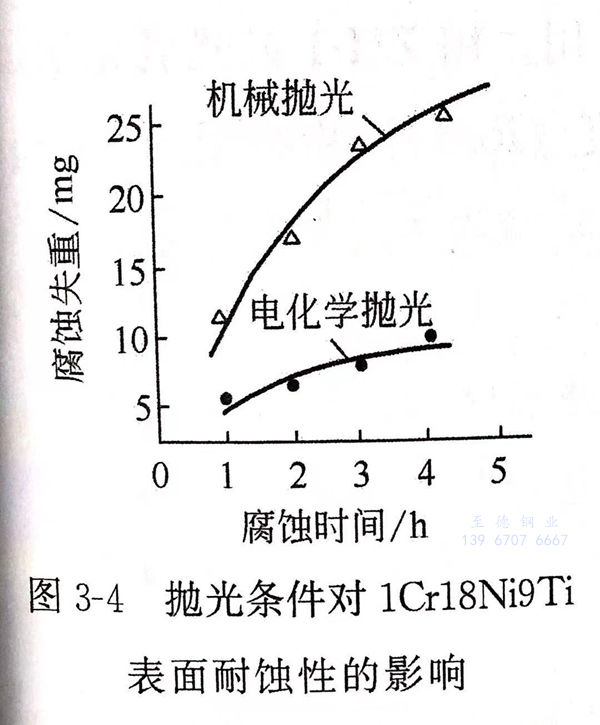

  從圖3-4拋光條件對321不銹鋼表面耐蝕性影響的曲線看出，機械拋光的耐蝕性明顯低于電化學拋光，這主要是機械拋光表面的冷作硬化變形層的腐蝕速率較高，加之在機械研磨過程中，不可避免地有磨料微粒嵌入變形層中，加大了變形層的腐蝕速率。


圖 4.jpg


  b. 電化學拋光使金屬表面冷作硬化層溶解，表面活性降低，更重要的是，表面有一連續的鈍化膜形成，顯著提高其耐蝕性。
