一、KCA、KCB鍍鉻添加(jia)劑
1. 鍍鉻工(gong)藝電流效率(lv)的提高
鍍(du)鉻(ge)(ge)(ge)工藝(yi)的電(dian)流(liu)(liu)效(xiao)(xiao)(xiao)率(lv)低，一般只有10%~13%.特別是鍍(du)較厚(hou)鉻(ge)(ge)(ge)層(ceng)的硬鉻(ge)(ge)(ge)工藝(yi)，要(yao)鍍(du)0.05mm 厚(hou)的鉻(ge)(ge)(ge)層(ceng)，往往需耗(hao)時100min(假定電(dian)流(liu)(liu)密度(du)為50A/dm2，電(dian)流(liu)(liu)效(xiao)(xiao)(xiao)率(lv)為13%).而(er)(er)一般的耐磨鍍(du)硬鉻(ge)(ge)(ge)的厚(hou)度(du)常(chang)常(chang)都在(zai)0.05mm以(yi)上(shang)，為了提高(gao)(gao)生(sheng)產效(xiao)(xiao)(xiao)率(lv)，縮短電(dian)鍍(du)時間，故開(kai)發(fa)(fa)鍍(du)鉻(ge)(ge)(ge)新型高(gao)(gao)效(xiao)(xiao)(xiao)低成本的添(tian)加(jia)(jia)(jia)劑具有十分重要(yao)的意義。但近年來鍍(du)鉻(ge)(ge)(ge)添(tian)加(jia)(jia)(jia)劑的研究熱點是稀(xi)土陽(yang)離子添(tian)加(jia)(jia)(jia)劑，電(dian)流(liu)(liu)效(xiao)(xiao)(xiao)率(lv)可(ke)提高(gao)(gao)1.3倍，即可(ke)達到(dao)17.1%,而(er)(er)市(shi)面(mian)(mian)上(shang)所售為含稀(xi)土陽(yang)離子的氟(fu)化物(wu)或氟(fu)化配合(he)物(wu)作為鍍(du)鉻(ge)(ge)(ge)添(tian)加(jia)(jia)(jia)劑，其(qi)價格較高(gao)(gao)，穩(wen)定性較差，而(er)(er)氟(fu)化物(wu)對陽(yang)極鉛的腐蝕也(ye)很嚴重，使(shi)用戶望(wang)而(er)(er)生(sheng)畏。即使(shi)使(shi)用鉛銻、鉛銻錫合(he)金為陽(yang)極，腐蝕仍有存在(zai)。值得慶幸的是，目前開(kai)發(fa)(fa)的有機添(tian)加(jia)(jia)(jia)劑，不含稀(xi)土添(tian)加(jia)(jia)(jia)劑，也(ye)不含氟(fu)化物(wu)，已(yi)經面(mian)(mian)市(shi)多年，在(zai)提高(gao)(gao)鍍(du)鉻(ge)(ge)(ge)電(dian)流(liu)(liu)效(xiao)(xiao)(xiao)率(lv)方面(mian)(mian)可(ke)以(yi)達到(dao)20%以(yi)上(shang)，而(er)(er)且在(zai)整平(ping)性和光亮度(du)上(shang)也(ye)有顯著的提高(gao)(gao)。

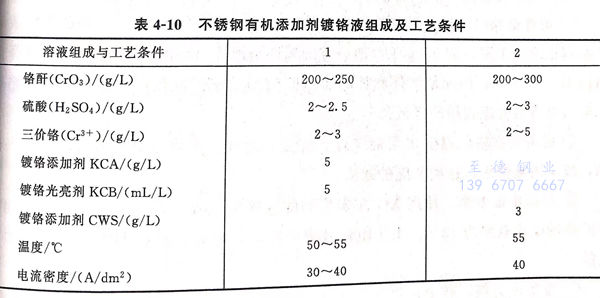

2. 不銹鋼有機(ji)添加劑鍍鉻液(ye)組(zu)成及(ji)工(gong)藝條件見(jian)表(biao)4-10
3. 說明
①. KCA添(tian)加(jia)劑(ji)(ji)和KCB光(guang)亮(liang)(liang)(liang)劑(ji)(ji)均為國產(chan)(chan)有(you)機磺酸類(lei)物，具有(you)極強(qiang)的(de)(de)抗氧(yang)化(hua)性(xing)，在鉻(ge)酸中(zhong)不被氧(yang)化(hua)分(fen)(fen)解。A劑(ji)(ji)具有(you)提高(gao)(gao)整平度、快(kuai)速沉積鉻(ge)層(ceng)的(de)(de)作用(yong)(yong)，B劑(ji)(ji)具有(you)提高(gao)(gao)光(guang)亮(liang)(liang)(liang)度和硬度的(de)(de)作用(yong)(yong)，兩(liang)(liang)者(zhe)相(xiang)互(hu)配合(he)使用(yong)(yong)，可(ke)使光(guang)亮(liang)(liang)(liang)度相(xiang)得益彰的(de)(de)增大。B劑(ji)(ji)與其(qi)他類(lei)型(xing)鍍(du)鉻(ge)添(tian)加(jia)劑(ji)(ji)合(he)用(yong)(yong)也(ye)可(ke)提高(gao)(gao)鍍(du)鉻(ge)層(ceng)的(de)(de)光(guang)亮(liang)(liang)(liang)度，是一(yi)種廣譜光(guang)亮(liang)(liang)(liang)劑(ji)(ji)，但(dan)不可(ke)過量(liang)使用(yong)(yong)，以免(mian)增大內應力(li)，發生(sheng)脆性(xing)作用(yong)(yong)。［這兩(liang)(liang)種添(tian)加(jia)劑(ji)(ji)和光(guang)亮(liang)(liang)(liang)劑(ji)(ji)經常(chang)被采用(yong)(yong)，與同種類(lei)型(xing)外國產(chan)(chan)品(pin)相(xiang)比(bi)并不遜色。不銹鋼直接鍍(du)鉻(ge)時，在施鍍(du)開(kai)始時采用(yong)(yong)電流階梯式升高(gao)(gao)，從3A/d㎡2、3.5A/dm、4A/dm.....至額定(ding)電流密度，每次電流升高(gao)(gao)間隔幾分(fen)(fen)鐘，以提高(gao)(gao)鉻(ge)層(ceng)的(de)(de)結合(he)力(li)，此時產(chan)(chan)生(sheng)氫氣(qi)還原表面氧(yang)化(hua)膜。
②. CWS鍍鉻(ge)添加劑主要組成為酰化(hua)烷基磺酸，由(you)國(guo)外進口，價格比國(guo)產要稍(shao)高些，可獲(huo)得(de)光亮、細(xi)致的鉻(ge)層(ceng)，當(dang)電流(liu)密度在(zai)40A/d㎡,每(mei)小時(shi)可鍍得(de)0.04mm,鉻(ge)層(ceng)維(wei)氏硬度可達800HV。
二、XG-A鍍鉻走位(wei)劑
1. 鍍液成分及操(cao)作(zuo)條件
鉻酐(gan) 120~250g/L(Bé12°~23°)
硫(liu)酸(suan) 0.6~1.2g/L[m(鉻(ge)酐）：m(硫(liu)酸(suan)）＝200:1]
三價鉻 0.5~3.0g/L(開缸時）
XG-A走(zou)位(wei)劑(ji) 1~2g/L(消耗量：每添加(jia)1kg鉻酐時補加(jia)走(zou)位(wei)劑(ji)10g)
溫度(du) 32~50℃ 、 電流(liu)密度(du) 15~50A/d㎡
2. 經(jing)濟效益
①. 可降低鉻(ge)酐(gan)濃(nong)度，形狀(zhuang)簡單的(de)(de)(de)產品(pin)鉻(ge)酐(gan)取(qu)下限，如150g/L,凹凸較復雜的(de)(de)(de)產品(pin)則鉻(ge)酐(gan)取(qu)上限，如250g/L.而通常的(de)(de)(de)裝飾(shi)鉻(ge)鍍液的(de)(de)(de)鉻(ge)酐(gan)高達350g/L,可降低鉻(ge)酐(gan)40%~70%,因(yin)而使鍍件和掛(gua)具出槽時帶出的(de)(de)(de)鉻(ge)酐(gan)損耗減(jian)少(shao)，有利于含鉻(ge)廢水對六價鉻(ge)的(de)(de)(de)處(chu)理費用的(de)(de)(de)降低。
②. 鍍液可在較低溫度32℃時工作，在夏(xia)季的(de)氣(qi)溫下可以對鍍鉻液停(ting)止供熱保(bao)溫，減少(shao)用電費用，達到節能的(de)效果。
③. 提(ti)高電(dian)(dian)流效(xiao)率，使用XG-A走位劑的(de)鍍鉻電(dian)(dian)流效(xiao)率可達18%~25%,而標準鍍鉻的(de)電(dian)(dian)流效(xiao)率為(wei)13%.由于電(dian)(dian)流效(xiao)率的(de)提(ti)高，可減少鍍鉻時間1/3,可減少用電(dian)(dian)量。
④. 覆蓋能力(li)高(gao)，普通鍍(du)(du)(du)鉻深(shen)孔能鍍(du)(du)(du)進25%~30%,而(er)用XG-A走(zou)位(wei)劑的(de)深(shen)孔能鍍(du)(du)(du)進80%以(yi)上，使鍍(du)(du)(du)層厚度的(de)分布也較(jiao)均勻(yun)。

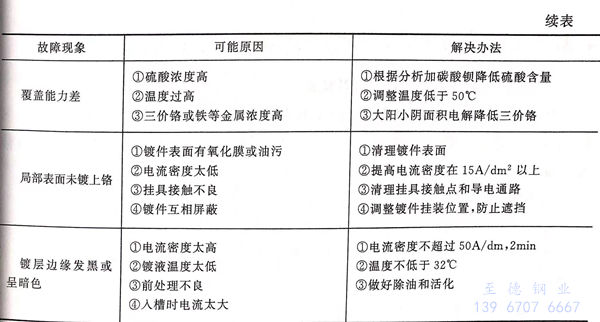

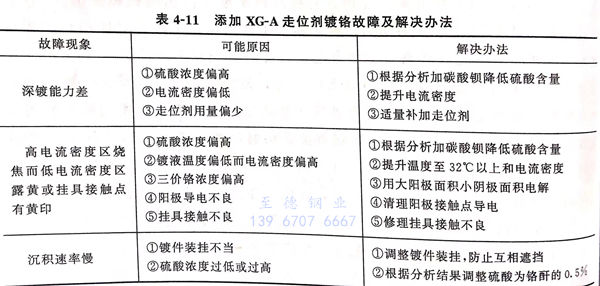

3. 常見故障及解決辦法見表(biao)4-11。
