1. 快速鎳(nie)的(de)性能和用(yong)途(tu)

  ①. 快速鎳的性(xing)能： 鍍液(ye)呈中性(xing)偏堿性(xing)（pH=7.5~8),鍍液(ye)呈藍(lan)色，有(you)氨味。沉(chen)積速率快。

  ②. 快速鎳的用(yong)途： 主要用(yong)于恢復尺寸和作(zuo)耐磨鍍(du)層(ceng)。一般(ban)用(yong)作(zuo)中(zhong)(zhong)間(jian)層(ceng)，刷鍍(du)中(zhong)(zhong)應用(yong)廣泛。

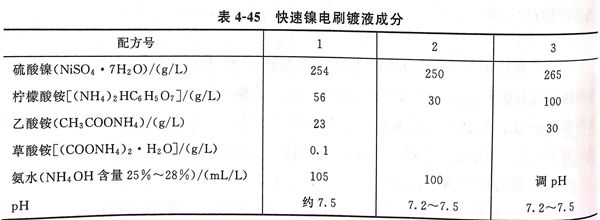

2. 快速(su)鎳電刷鍍液成分，見表(biao)4-45

3. 快速鎳電刷(shua)鍍工藝規范

 耗電系數：0.113 2A·h/(d㎡·μm);

 工作(zuo)電壓：8~20V(最佳12~15V);

 陰陽極(ji)相(xiang)對運(yun)動速率(lv)：6~35m/min(最佳12~15m/min);

 單一鍍(du)層安全厚度：≤0.5mm;

 電連(lian)接(jie)：只能作(zuo)正極(ji)性接(jie)電；

 使用溫度(du)：30~50℃,溫度(du)提高(gao)可(ke)改善(shan)鍍(du)層質量和(he)提高(gao)生產效率。

4. 快速鎳溶液的配制

 以配方1為(wei)例(li)：在500mL燒杯(bei)中(zhong)，加入乙酸(suan)銨23g草酸(suan)銨0.1g,檸檬酸(suan)銨56g,加蒸餾(liu)水200mL,加熱(re)攪拌(ban)溶(rong)解(jie)。另外(wai)，在1000mL燒杯(bei)中(zhong)加入硫酸(suan)鎳(nie)254g,加蒸餾(liu)水400mL,加熱(re)攪拌(ban)溶(rong)解(jie)，將500mL燒杯(bei)中(zhong)的(de)(de)溶(rong)液在攪拌(ban)下(xia)加入到1000mL燒杯(bei)中(zhong)的(de)(de)溶(rong)液中(zhong)，冷卻至25℃后攪拌(ban)加入氨水105mL,調整溶(rong)液pH為(wei)7.5左右。再(zai)倒入1000mL量(liang)(liang)筒(tong)或容(rong)量(liang)(liang)瓶(ping)中(zhong)，加蒸餾(liu)水稀釋至刻(ke)線。

5. 快(kuai)速鎳刷鍍(du)過程的空乏型變化

 隨著鍍(du)(du)液(ye)的循環(huan)使(shi)用，鍍(du)(du)液(ye)中(zhong)鎳離子(zi)濃度(du)隨循環(huan)使(shi)用由(you)50g/L降低(di)至25g/L,屬空乏型鍍(du)(du)液(ye)。當鍍(du)(du)液(ye)容積消耗掉(diao)75%左右，鍍(du)(du)液(ye)中(zhong)析出(chu)大(da)量鹽(yan)類結晶和氫氧(yang)化物，黏度(du)增(zeng)加，無法使(shi)用，剩余(yu)25%溶液(ye)報廢。在循環(huan)過程中(zhong)鍍(du)(du)液(ye)pH和鍍(du)(du)層硬(ying)度(du)比較穩定。
