不銹鋼電解著黑色的工藝特點主要分為以下兩點：

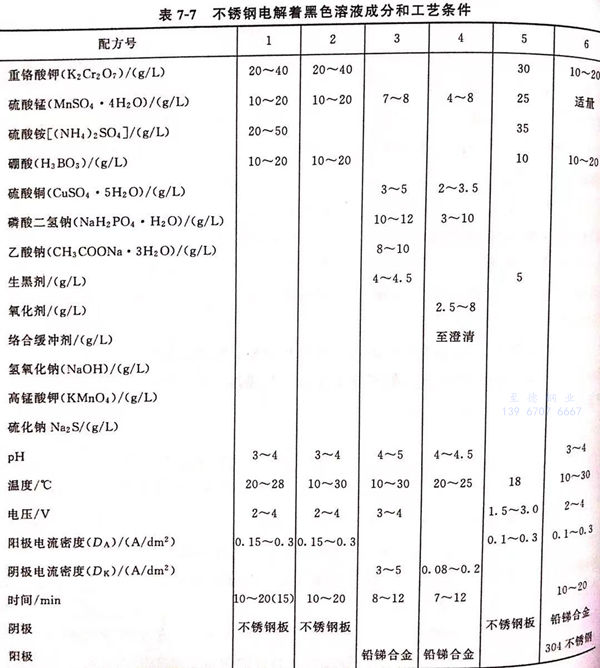

一(yi)、配方1、配方2(見表(biao)7-7)著(zhu)黑色的工藝特點

（1) 形成的膜層(ceng)厚，呈深黑(hei)色(se)，零(ling)件光潔度表(biao)面上的膜層(ceng)呈烏黑(hei)光亮。

（2) 著黑色(se)膜(mo)層(ceng)具有一定的(de)防護裝飾性，在25℃的(de)10%鹽酸溶液中浸泡(pao)5min,膜(mo)層(ceng)無(wu)顏色(se)變(bian)化，無(wu)脫落(luo)現象，表明耐蝕(shi)性好。耐蝕(shi)性能優于(yu)鋼鐵發(fa)藍膜(mo)層(ceng)。

（3) 形成的膜層的硬度較高，比銅、鋁、鎂、鋼上(shang)的氧化膜要高。

（4) 著色后不影響(xiang)零件的精度，若經多次(ci)返修(xiu)，仍能保持其原表(biao)面狀態，光潔(jie)度不降低(di)。

（5) 電解著黑(hei)色，發(fa)黑(hei)速率(lv)快(kuai)，得到的(de)黑(hei)膜色澤(ze)均勻，富有彈性(xing)，又有一(yi)定的(de)耐磨性(xing)。

（6) 適(shi)用(yong)于鐵素體和各(ge)類(lei)不銹(xiu)鋼(gang)的表面著黑色(se)，具有使用(yong)價值。

二、配方3、配方4(見(jian)表7-7)著黑色(se)的工(gong)藝特(te)點

（1) 不含六(liu)價(jia)鉻鹽，有利于環境保護。

（2) 屬陰極電(dian)解著(zhu)色(se)，對各種不銹鋼都適用。

（3) 該工藝可在常溫（15~35℃)下進行(xing)，發黑速率快，一般只需10分(fen)鐘。

（4) 溶液(ye)穩定性好，配方3溶液(ye)在使(shi)(shi)用過程中可(ke)不需作(zuo)任(ren)何調整一(yi)直(zhi)使(shi)(shi)用到失(shi)效。其消耗量(liang)為(wei)每升溶液(ye)可(ke)作(zuo)不銹(xiu)鋼發黑面(mian)積0.4~0.5㎡,原(yuan)料成本每升約0.5元。

（5) 操作工藝簡單、方(fang)便，質(zhi)(zhi)量穩定，若發(fa)(fa)黑(hei)(hei)過程中(zhong)(zhong)取出觀察，覺得黑(hei)(hei)度不夠，可(ke)繼(ji)續浸(jin)入發(fa)(fa)黑(hei)(hei)液中(zhong)(zhong)通電數(shu)分鐘即可(ke)，如果認(ren)為(wei)質(zhi)(zhi)量不合格，可(ke)將工件浸(jin)入活化液（硝(xiao)酸(suan)(suan)15%~20%,氫(qing)氟酸(suan)(suan)20%~22%,水(shui)60%~67%)中(zhong)(zhong)數(shu)秒鐘，退去發(fa)(fa)黑(hei)(hei)膜，水(shui)洗后重(zhong)新進行不銹鋼(gang)發(fa)(fa)黑(hei)(hei)處(chu)理(li)。

（6) 發黑(hei)(hei)膜耐磨性好，經(jing)濾紙或(huo)白(bai)皮(pi)紙用(yong)力擦拭200次也無脫黑(hei)(hei)現象，經(jing)后處理后，膜層能長期(qi)保持光亮(liang)的(de)深黑(hei)(hei)色。
