不銹鋼(gang)著色方(fang)法大致有以(yi)下4種類別。


1. 化學(xue)處理法


 ①. 高溫(wen)著色法(fa)


  早被人們知曉，一是采用回火法，在空氣中在一定的高溫下使不銹鋼表面氧化為金黃色。二是在重鉻酸鹽的熔融浴中氧化得到黑色膜。如在重鉻酸鈉（Na2Cr2O7)或重鉻酸鈉和重鉻酸鉀（K2Cr2O7)各1份的混合物中，在溫度320℃開始熔融，在400℃時放出氧氣而分解。新生的氧原子活性強，不銹鋼浸入后表面被氧化成黑色無光但牢固的膜層。操作溫度為450~500℃,時間為20~30分鐘。


 ②. 低溫(wen)著(zhu)色法。


  可分(fen)為化(hua)學著色(se)(se)法(fa)和電化(hua)學著色(se)(se)法(fa)。化(hua)學著色(se)(se)法(fa)又有堿性(xing)化(hua)學著色(se)(se)法(fa)和酸性(xing)化(hua)學著色(se)(se)法(fa)。

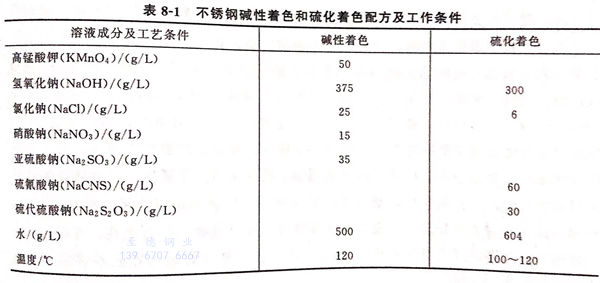

  堿性化(hua)(hua)學著(zhu)色(se)(se)法(fa)是將不(bu)(bu)銹(xiu)鋼(gang)在含有氫(qing)氧(yang)化(hua)(hua)鈉和氧(yang)化(hua)(hua)劑(ji)與還(huan)原(yuan)劑(ji)的水溶液(ye)中進行著(zhu)色(se)(se)。著(zhu)色(se)(se)前(qian)不(bu)(bu)銹(xiu)鋼(gang)表(biao)面的氧(yang)化(hua)(hua)膜(mo)(mo)不(bu)(bu)必除去，在自然生長(chang)(chang)的氧(yang)化(hua)(hua)膜(mo)(mo)上面再生長(chang)(chang)氧(yang)化(hua)(hua)膜(mo)(mo)。隨著(zhu)氧(yang)化(hua)(hua)膜(mo)(mo)的增厚，表(biao)面顏色(se)(se)發生變化(hua)(hua)，由黃色(se)(se)→黃褐(he)色(se)(se)→藍色(se)(se)→深藏(zang)青(qing)色(se)(se)。工(gong)藝配(pei)方(fang)及(ji)工(gong)作條件(jian)見表(biao)8-1。


表 1.jpg


  另一個堿性化學法是(shi)硫化法，不銹鋼表面經過活化后，再浸入含有氫氧(yang)化鈉和硫化物的溶液(ye)中(zhong)硫化生成黑色、美觀的硫化膜，但耐蝕差，需涂罩光(guang)涂料。工藝配方及(ji)工作條件見表8-1。


  酸(suan)性化學著(zhu)色(se)法(fa)的(de)工藝基(ji)本上還是在著(zhu)名的(de)因科法(fa)的(de)基(ji)礎(chu)上進行了一些改進。著(zhu)色(se)基(ji)礎(chu)液為鉻酸(suan)和硫酸(suan)。酸(suan)性化學著(zhu)色(se)法(fa)將(jiang)在本章中詳述。


  近年來(lai)，電化學著(zhu)色法(fa)的(de)(de)工作開展得較(jiao)多，按施加電信號(hao)的(de)(de)方法(fa)又可分為(wei)電流法(fa)和電位法(fa)。電化學著(zhu)色法(fa)的(de)(de)優點(dian)就(jiu)是(shi)顏色的(de)(de)可控(kong)性(xing)及重現性(xing)都很好，受不銹鋼表面狀況的(de)(de)影響較(jiao)小，而(er)且(qie)處理(li)溫度較(jiao)低，有些(xie)工藝(yi)可以在室(shi)溫下進行，污染程(cheng)度較(jiao)輕。



2. 有機物涂(tu)覆著色(se)法


  在(zai)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)上進行(xing)涂(tu)覆(fu)(fu)(fu)著色(se)的(de)(de)方法，是使用(yong)(yong)透明或(huo)不(bu)透明著色(se)涂(tu)料(liao)(liao)(liao)涂(tu)覆(fu)(fu)(fu)在(zai)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)上。過(guo)去(qu)由于(yu)鋼(gang)(gang)(gang)板(ban)與涂(tu)料(liao)(liao)(liao)的(de)(de)密(mi)著性(xing)(xing)不(bu)好而使其在(zai)用(yong)(yong)途上受到(dao)限制。直(zhi)至20世(shi)紀(ji)80年代(dai)，隨著涂(tu)覆(fu)(fu)(fu)技術的(de)(de)提高(gao)，卷(juan)板(ban)的(de)(de)涂(tu)覆(fu)(fu)(fu)已成為可(ke)能，因(yin)而，涂(tu)覆(fu)(fu)(fu)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)板(ban)和(he)著色(se)鍍鋅(xin)鐵板(ban)、彩(cai)色(se)鋁合金板(ban)一(yi)樣，在(zai)建筑材料(liao)(liao)(liao)等方面得到(dao)廣泛應(ying)用(yong)(yong)。涂(tu)覆(fu)(fu)(fu)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)板(ban)的(de)(de)重要因(yin)素有(you)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)原板(ban)的(de)(de)選擇，確保密(mi)著性(xing)(xing)的(de)(de)前處理方法，耐蝕(shi)性(xing)(xing)高(gao)的(de)(de)涂(tu)料(liao)(liao)(liao)的(de)(de)選擇，以及涂(tu)料(liao)(liao)(liao)的(de)(de)正(zheng)確涂(tu)覆(fu)(fu)(fu)和(he)烘烤。用(yong)(yong)作屋(wu)頂板(ban)應(ying)采用(yong)(yong)SUS304不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)及SUS430不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，用(yong)(yong)于(yu)涂(tu)覆(fu)(fu)(fu)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)涂(tu)料(liao)(liao)(liao)有(you)較長壽命的(de)(de)硅改性(xing)(xing)聚酯樹(shu)脂，或(huo)丙烯酸樹(shu)脂與環氧樹(shu)脂共(gong)用(yong)(yong)涂(tu)料(liao)(liao)(liao)，具有(you)室外耐候性(xing)(xing)，即具有(you)保光、保色(se)和(he)耐水點(dian)腐(fu)蝕(shi)等特點(dian)。1981年，日(ri)本(ben)制定(ding)了涂(tu)覆(fu)(fu)(fu)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)質(zhi)量標(biao)準：JISG 3302.標(biao)準規定(ding)，要按鹽霧實驗(yan)(yan)法實驗(yan)(yan)，這是檢驗(yan)(yan)涂(tu)層(ceng)起泡、剝落(luo)和(he)原板(ban)銹(xiu)(xiu)(xiu)蝕(shi)的(de)(de)加速實驗(yan)(yan)法。應(ying)經(jing)過(guo)1000小(xiao)時實驗(yan)(yan)后幾乎沒有(you)起泡。大多數在(zai)市場出(chu)售的(de)(de)產品，是經(jing)過(guo)2000h的(de)(de)實驗(yan)(yan)也沒有(you)發生起泡的(de)(de)異常現象(xiang)，顯示出(chu)其優良的(de)(de)耐蝕(shi)性(xing)(xing)能。涂(tu)覆(fu)(fu)(fu)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)留有(you)容易焊(han)接的(de)(de)不(bu)涂(tu)部分。



3. 不銹鋼上搪瓷或景泰藍著(zhu)色法


  不(bu)銹(xiu)鋼(gang)上搪瓷或景泰藍能生產與玻璃相(xiang)似(si)的(de)平滑光澤(ze)的(de)有圖樣花紋(wen)的(de)彩色(se)硬質表面，但涂層與不(bu)銹(xiu)鋼(gang)的(de)密著性問題，需要高度的(de)技術水平才能解(jie)決。所(suo)以主要是用于工藝(yi)品。



4. 鍍有色金(jin)屬(shu)著(zhu)色法


  在(zai)不(bu)(bu)銹(xiu)鋼(gang)(gang)上(shang)鍍(du)(du)(du)覆有色(se)(se)(se)金屬，如(ru)鍍(du)(du)(du)金、鍍(du)(du)(du)黑鉻、鍍(du)(du)(du)銅(tong)(tong)等方(fang)法著色(se)(se)(se)，特別是連(lian)續鍍(du)(du)(du)銅(tong)(tong)，已在(zai)工業上(shang)得到應用，在(zai)建筑材(cai)料(liao)上(shang)的(de)(de)(de)(de)(de)應用更(geng)廣。不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)(de)耐蝕性(xing)、良好的(de)(de)(de)(de)(de)機(ji)械強(qiang)度(du)，再加上(shang)銅(tong)(tong)的(de)(de)(de)(de)(de)色(se)(se)(se)彩是建筑屋頂材(cai)料(liao)的(de)(de)(de)(de)(de)最(zui)高級材(cai)料(liao)，因(yin)而(er)(er)(er)促進了(le)鍍(du)(du)(du)銅(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)(gang)板(ban)的(de)(de)(de)(de)(de)開發。使(shi)用的(de)(de)(de)(de)(de)不(bu)(bu)銹(xiu)鋼(gang)(gang)為SUS304材(cai)料(liao)，使(shi)用前需經過軟化(hua)(hua)(hua)處理(li)的(de)(de)(de)(de)(de)軟質材(cai)料(liao)。鍍(du)(du)(du)銅(tong)(tong)時(shi)防止產(chan)生(sheng)鈍化(hua)(hua)(hua)膜導致結合力(li)不(bu)(bu)良，為了(le)徹(che)底活化(hua)(hua)(hua)，要在(zai)含有鹽酸和鎳鹽的(de)(de)(de)(de)(de)鍍(du)(du)(du)液中(zhong)(zhong)沖擊電(dian)鍍(du)(du)(du)一(yi)層(ceng)(ceng)(ceng)鎳層(ceng)(ceng)(ceng)，鍍(du)(du)(du)銅(tong)(tong)層(ceng)(ceng)(ceng)以(yi)鎳層(ceng)(ceng)(ceng)為媒介(jie)，緊密附著于不(bu)(bu)銹(xiu)鋼(gang)(gang)上(shang)，其(qi)結合力(li)足以(yi)承受(shou)各種成(cheng)型加工的(de)(de)(de)(de)(de)作(zuo)用力(li)。不(bu)(bu)銹(xiu)鋼(gang)(gang)基體和鍍(du)(du)(du)層(ceng)(ceng)(ceng)銅(tong)(tong)都(dou)有良好的(de)(de)(de)(de)(de)耐蝕性(xing)，兩者(zhe)的(de)(de)(de)(de)(de)電(dian)位幾(ji)乎相等，不(bu)(bu)用擔心產(chan)生(sheng)異種金屬接觸時(shi)的(de)(de)(de)(de)(de)電(dian)流腐蝕。鍍(du)(du)(du)銅(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)(gang)板(ban)在(zai)大(da)氣(qi)暴露中(zhong)(zhong)，表面銅(tong)(tong)鍍(du)(du)(du)層(ceng)(ceng)(ceng)被氧化(hua)(hua)(hua)而(er)(er)(er)呈現(xian)銅(tong)(tong)的(de)(de)(de)(de)(de)特有色(se)(se)(se)調(diao)，可(ke)(ke)能會產(chan)生(sheng)一(yi)些綠(lv)銹(xiu)，其(qi)損耗(hao)厚度(du)每(mei)年不(bu)(bu)超過1μm.鍍(du)(du)(du)銅(tong)(tong)層(ceng)(ceng)(ceng)還可(ke)(ke)以(yi)有效地克服不(bu)(bu)銹(xiu)鋼(gang)(gang)上(shang)因(yin)素離(li)子而(er)(er)(er)產(chan)生(sheng)的(de)(de)(de)(de)(de)孔蝕。
