不(bu)銹鋼化學著色溶液配方 9 (見表8-9)的說明


本配(pei)方(fang)由福建師范大(da)學化學系 張(zhang)碧泉、盧兆忠、劉祖濱、張(zhang)如勝、林志鵬、蔡(cai)濱娜、吳響妹、沈華建、范愛玉(yu)等人提出。



1. 添加劑Z-1的影(ying)響


 在著色液中加入(ru)添加劑Z-1,能使(shi)不(bu)銹鋼試樣著色后的(de)顏色光(guang)亮鮮艷。



2. 試樣


 304不銹鋼(gang)



3. 不銹鋼(gang)著(zhu)色電位-時間曲線

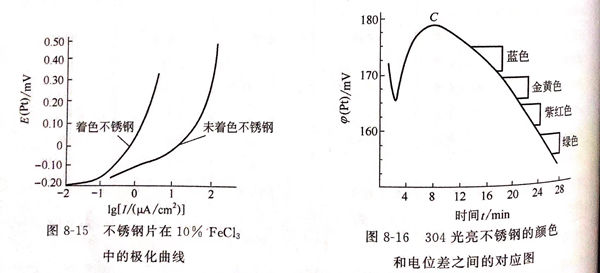

圖 15.jpg


 由圖8-16可見，C為起色(se)(se)電(dian)位，開(kai)始出(chu)(chu)現黑色(se)(se)斑痕(hen)，已形成一層(ceng)引起光(guang)干(gan)涉的(de)氧化膜(mo)，此后電(dian)位繼續下降，試件(jian)依次出(chu)(chu)現藍色(se)(se)→金黃色(se)(se)→紫紅色(se)(se)→黃綠(lv)色(se)(se)。起色(se)(se)電(dian)位和各種顏(yan)色(se)(se)所對應的(de)電(dian)位差(cha)值稱著色(se)(se)電(dian)位差(cha)，控制電(dian)位差(cha)即可控制氧化膜(mo)的(de)厚度(du)，也即可控制膜(mo)的(de)色(se)(se)彩(cai)。



4. 攪(jiao)拌的影(ying)響


在著色(se)(se)過程(cheng)中(zhong)，著色(se)(se)液(ye)的組成和溫度并不完(wan)全均勻，必(bi)須進行攪(jiao)拌和及時調整著色(se)(se)液(ye)的組成，攪(jiao)拌所得顏(yan)色(se)(se)的均勻性比不攪(jiao)拌好。



5. 后處(chu)理的影響


①. 固(gu)膜處理


鉻酐（CrO3)  240~250g/L  、陰極電流密度（DK)  0.5~1A/d㎡  、亞硒酸（H2SeO3)  2.4~2.6g/L  、時間  10~15min  、溫度  50℃ 。


電(dian)解固膜處(chu)理能使(shi)氧(yang)化膜加(jia)厚(hou)，使(shi)顏(yan)色變深，在接(jie)近該顏(yan)色的電(dian)位差時，可(ke)提前從(cong)槽中取出試樣，經固膜處(chu)理后達到(dao)所需(xu)的顏(yan)色。


②. 封(feng)閉(bi)處理


硅酸鈉（Na2SiO3)  2%  、溫度  ＞80℃ 、表面活性劑  0.5%  、時間  10min 。


封閉處(chu)(chu)理可(ke)使多孔(kong)膜的耐磨(mo)性進一(yi)步提高。對(dui)于一(yi)般防(fang)腐不(bu)銹鋼，使工藝簡單(dan)化，也可(ke)不(bu)經固膜處(chu)(chu)理而(er)直接進行封閉處(chu)(chu)理。



6. 著色(se)膜(mo)的抗蝕(shi)性

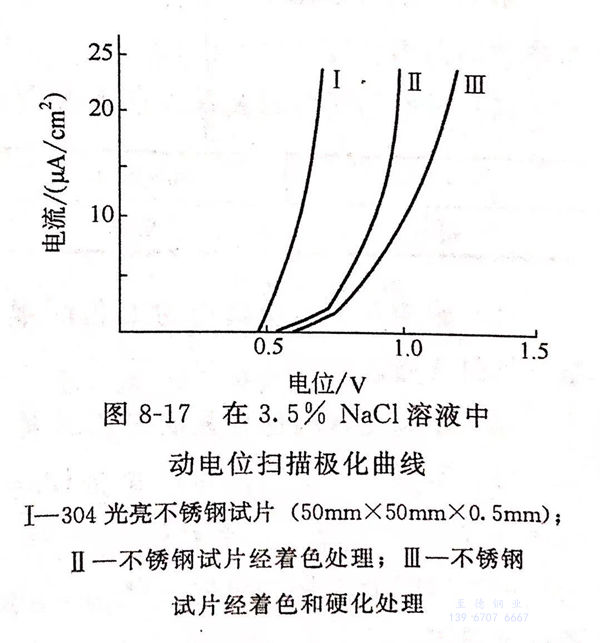

 圖8-17 是在(zai)3.5%氯化(hua)鈉（NaCl)溶液(ye)中動電(dian)位掃描(miao)極化(hua)曲(qu)(qu)線(xian)。由圖8-17可見，曲(qu)(qu)線(xian)I為(wei)(wei)未著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)的點(dian)蝕擊穿電(dian)位，在(zai)500mV左右，曲(qu)(qu)線(xian)II為(wei)(wei)經著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)，在(zai)500~800mV之間，曲(qu)(qu)線(xian)皿為(wei)(wei)經過(guo)固(gu)膜(mo)處(chu)理后(hou)，在(zai)500~1000mV之間。被擊穿電(dian)位越高，不(bu)銹(xiu)鋼(gang)的抗點(dian)蝕能(neng)力越強(qiang)，可見，著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)比未著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)的抗蝕性優良，經過(guo)著(zhu)色(se)(se)膜(mo)固(gu)膜(mo)處(chu)理后(hou)，其抗蝕性能(neng)又得到(dao)提高。


圖 17.jpg



7. 著(zhu)色(se)膜的耐鹽水腐蝕(shi)實驗(yan)


在(zai)(zai)5%氯化鈉（NaCl)溶液中連續浸漬(zi)3000h,著色膜(mo)(mo)經(jing)過固(gu)膜(mo)(mo)和封(feng)(feng)閉處理后(hou)的不(bu)銹鋼未(wei)變化，保持原(yuan)光澤表面。而未(wei)著色不(bu)銹鋼片在(zai)(zai)與空(kong)氣接觸處有銹斑出現(xian)，說明(ming)著色膜(mo)(mo)經(jing)固(gu)膜(mo)(mo)和封(feng)(feng)閉后(hou)抗蝕性得到提(ti)高。
