彩(cai)色不銹鋼主要有優越性能主要有以下幾點
1. 耐蝕性

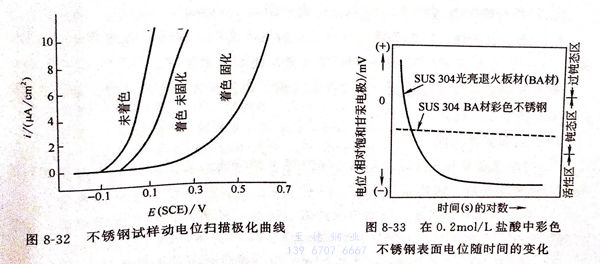

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩色(se)(se)不銹鋼(gang)在英(ying)國伯明翰(han)工業大氣中暴(bao)露6年，著色(se)(se)膜(mo)只有輕(qing)微(wei)的變(bian)化。彩色(se)(se)不銹鋼(gang)在海洋(yang)性(xing)氣體中暴(bao)露20個月(yue)，色(se)(se)澤不變(bian)。彩色(se)(se)不銹鋼(gang)有良(liang)好的耐候(hou)性(xing)。
腐蝕電位：圖8-33為SUS304彩色不銹鋼與原不銹鋼在(zai)0.2mol/L鹽酸水溶液中的腐蝕電位比較，說明(ming)彩色不銹鋼浸泡在(zai)0.2mol/L鹽酸（相當(dang)于(yu)7g/L鹽酸）中長期保持穩定鈍態(tai)。
鹽霧腐(fu)蝕實(shi)驗，經(jing)過96小時,彩色不銹鋼主體(ti)金屬不腐(fu)蝕、不變色。中性(xing)鹽霧腐(fu)蝕實(shi)驗，按GB 1771-79標準(zhun)，144小時腐(fu)蝕實(shi)驗不變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性能
彩(cai)(cai)色(se)(se)不(bu)(bu)銹(xiu)(xiu)鋼表(biao)面(mian)色(se)(se)彩(cai)(cai)是其(qi)表(biao)面(mian)反射(she)光(guang)(guang)與(yu)通過表(biao)面(mian)透(tou)明膜的(de)(de)折射(she)光(guang)(guang)的(de)(de)干涉光(guang)(guang)。由于受不(bu)(bu)銹(xiu)(xiu)鋼固(gu)有金屬色(se)(se)澤的(de)(de)影響，只(zhi)能顯示藍、黃、紅、綠4種基本色(se)(se)，加上中間色(se)(se)共有十幾(ji)種色(se)(se)，不(bu)(bu)能呈現光(guang)(guang)譜色(se)(se)中的(de)(de)任何一種顏色(se)(se)。鏡面(mian)拋(pao)光(guang)(guang)和(he)非鏡面(mian)拋(pao)光(guang)(guang)的(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼均能獲得富(fu)有光(guang)(guang)澤的(de)(de)鮮艷色(se)(se)彩(cai)(cai)、柔(rou)和(he)的(de)(de)長期(qi)經紫外線(xian)照射(she)也(ye)不(bu)(bu)變(bian)色(se)(se)的(de)(de)彩(cai)(cai)色(se)(se)，光(guang)(guang)學性能經久不(bu)(bu)變(bian)。
3. 耐熱性能
①. 彩色(se)不(bu)銹鋼在沸(fei)水中浸(jin)泡28天無變(bian)化(hua)。
②. 彩色不銹鋼在(zai)150℃干(gan)燥條件下暴露35天無變化。
③. 按GB 1735-79標準，彩色(se)不(bu)銹鋼在200℃加熱24小(xiao)時膜層顏色(se)不(bu)變，無起泡(pao)開裂現象。
④. 彩(cai)色不銹鋼加(jia)熱到300℃無(wu)變化(hua)。
4. 抗磨和抗刻劃性能
①. 按(an)GB 1768-79標準，彩色不(bu)銹(xiu)鋼(gang)著色膜(mo)經受負荷500g橡(xiang)皮輪加(jia)壓摩擦200次以上不(bu)露底(di)。
②. 彩色不銹鋼著色膜經得住(zhu)50~120g負荷的鋼針刻(ke)劃(hua)。
③. 彩色不(bu)銹鋼(gang)表面經受888r摩擦(ca)露底時間為(wei)12分鐘。
5. 加工成(cheng)型性(xing)
彩色不銹鋼可(ke)承受一般模壓加(jia)工、深(shen)延(yan)、彎曲等加(jia)工、硬化加(jia)工、180°彎曲實驗(yan)和(he)沖深(shen)8mm的杯突實驗(yan)，表面(mian)膜無(wu)損(sun)傷。
但大變形量會損害著色(se)膜，使(shi)其色(se)澤變壞，彩色(se)不銹鋼(gang)在(zai)加(jia)(jia)工時(shi)，最好采用聚乙烯塑料(liao)薄(bo)膜加(jia)(jia)以保(bao)護。
6. 表面耐(nai)擦洗性
①. 中(zhong)性洗(xi)滌劑(ji)溶液擦洗(xi)，可以洗(xi)凈(jing)彩色不銹(xiu)鋼表面沾污的指紋、油(you)漬(zi)和污垢等損害(hai)外觀的疵蔽，恢復(fu)原有外觀。
②. 有機溶(rong)劑，如汽油、丙酮等(deng)擦洗表面(mian)污垢，雖然對(dui)表面(mian)色(se)澤無影響，但有機溶(rong)劑揮發后會在不銹鋼表面(mian)留下污垢痕(hen)跡。
③. 禁忌使用對表面有磨損的去污粉或不(bu)(bu)銹鋼絲球擦洗，不(bu)(bu)僅(jin)損傷表面氧(yang)化膜，最(zui)后可能擦掉著(zhu)色膜。
④. 耐(nai)油污性(xing)。在植(zhi)物油中浸泡24h,膜層顏色不變，可以(yi)擦洗去表面油污。
