1. 不銹(xiu)鋼的(de)活化腐(fu)蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹(xiu)鋼板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶液成分及(ji)工藝條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離(li)子水 160mL/L 、 陰極材料 鉛(qian)或不銹鋼
陽極(ji)面(mian)積：陰極(ji)面(mian)積 、 溫度 65~70℃
3. 彩色(se)花紋不(bu)銹鋼的制備原理
不銹(xiu)鋼(gang)板(ban)基體(ti)(ti)經(jing)過前(qian)處理(li)，包括機(ji)械拋(pao)光(guang)、除(chu)油、由(you)活化(hua)(hua)腐蝕或電拋(pao)光(guang)活化(hua)(hua)后晾干(gan)，在不銹(xiu)鋼(gang)表面(mian)采用(yong)(yong)絲網漏印具有一定厚(hou)度(du)、耐(nai)蝕性能好的、附著牢固(gu)的、易(yi)于用(yong)(yong)堿液(ye)去(qu)除(chu)的、圖文(wen)再(zai)現精(jing)度(du)高的花(hua)紋(wen)圖案(an)的耐(nai)蝕墨(mo)膜(mo)，經(jing)過晾干(gan)、固(gu)化(hua)(hua)后采用(yong)(yong)化(hua)(hua)學(xue)或電化(hua)(hua)學(xue)著色(se)，獲得彩(cai)色(se)花(hua)紋(wen)后，然(ran)后固(gu)膜(mo)處理(li)、封閉處理(li)，最后用(yong)(yong)堿溶液(ye)去(qu)除(chu)耐(nai)蝕墨(mo)膜(mo)。這樣(yang)便獲得了在不銹(xiu)鋼(gang)板(ban)材(cai)上加(jia)工出各(ge)種精(jing)細圖案(an)、文(wen)字、花(hua)紋(wen)的彩(cai)色(se)膜(mo)，做到(dao)錦上添(tian)花(hua)，提高彩(cai)色(se)不銹(xiu)鋼(gang)板(ban)材(cai)的附加(jia)值，極(ji)具經(jing)濟(ji)意義。但立(li)體(ti)(ti)感不強。
4. 絲網印刷原理(li)

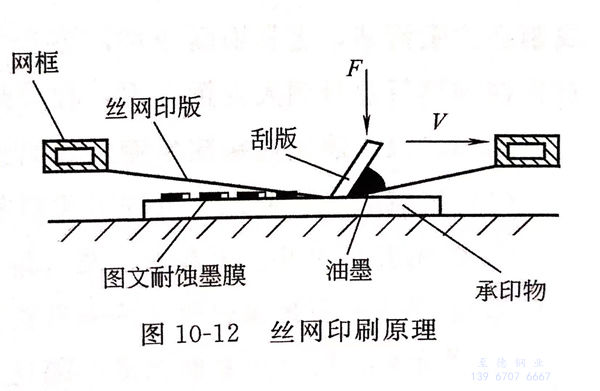

首(shou)先是在絲(si)(si)網(wang)上(shang)(shang)制(zhi)得印(yin)(yin)刷(shua)模板(ban)。在印(yin)(yin)刷(shua)模板(ban)上(shang)(shang)制(zhi)成與(yu)所需花紋(wen)相反的負片。使用(yong)較普遍的制(zhi)版法是照相制(zhi)版法。在繃緊的絲(si)(si)網(wang)上(shang)(shang)涂布感光膠(jiao)，晾干(gan)后經(jing)曝光、顯影(ying)，即得印(yin)(yin)刷(shua)模板(ban)。印(yin)(yin)版上(shang)(shang)不(bu)(bu)需過墨(mo)(mo)的部(bu)分受光形成固化(hua)膜(mo)，將網(wang)孔封住，印(yin)(yin)刷(shua)時不(bu)(bu)透(tou)過油(you)墨(mo)(mo)。印(yin)(yin)版上(shang)(shang)需過墨(mo)(mo)部(bu)分的網(wang)孔不(bu)(bu)封閉(bi)，可(ke)將油(you)墨(mo)(mo)漏印(yin)(yin)在不(bu)(bu)銹鋼(gang)表面上(shang)(shang)，見圖10-12.絲(si)(si)網(wang)印(yin)(yin)版采用(yong)300目(mu)滌(di)綸絲(si)(si)網(wang)繃制(zhi)。制(zhi)版時涂敷厚度為0.01~0.03mm的重氮感光膠(jiao)。耐印(yin)(yin)力可(ke)高達5000~10000次。
5. 印制圖文(wen)耐蝕膜
耐蝕(shi)膜用油(you)墨可采(cai)用金龍牌99-956和99-200K型堿(jian)溶性(xing)耐酸油(you)墨。印制圖文(wen)耐蝕(shi)膜要求：
刮(gua)印角度 25°~65° 、網版距 2~4mm 、刮(gua)印速率 3.6~12m/min 、功能性油墨黏度 4~12Pa·s
刮(gua)印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜厚(hou)度 、0.05~0.07mm
圖文(wen)線條最(zui)細可達0.1mm,分辨(bian)率達150線／in(1in=0.0254m)。耐蝕膜與不銹鋼基體(ti)表面的牢(lao)固度達99%~100%。
耐(nai)蝕膜厚，覆蓋性好(hao)，耐(nai)蝕性強，但圖(tu)文再現精度低，油(you)墨(mo)損耗(hao)量大；印制的耐(nai)蝕膜薄(bo)，則覆蓋性差，耐(nai)蝕性弱，但圖(tu)文再現精度高(gao)，油(you)墨(mo)損耗(hao)相對(dui)較小，但易(yi)出現針(zhen)孔，著色(se)液從針(zhen)孔處浸入(ru)，造成(cheng)雜色(se)花點的毛病。通過控制刮(gua)印角(jiao)度、刮(gua)印壓力、網(wang)版距、油(you)墨(mo)黏度等參數，獲得厚度合理的、尺(chi)寸為0.05~0.07mm、圖(tu)文再現精度高(gao)、耐(nai)蝕性強、針(zhen)孔率小的耐(nai)蝕膜。
6. 不銹(xiu)鋼彩色(se)花(hua)紋(wen)板的制備工藝流程
工件(jian)材料(liao)（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋(pao)光（用600#、1000#、1400#粗細(xi)砂(sha)紙依(yi)次打磨至準鏡(jing)面光潔度）→除油（常(chang)規堿性除油，70~80℃,6~10min)→熱水(shui)洗→冷水(shui)洗→電(dian)化(hua)(hua)學活化(hua)(hua)腐蝕(shi)或電(dian)化(hua)(hua)學拋(pao)光→清(qing)洗→晾干→絲網印刷(shua)花(hua)紋圖案耐蝕(shi)膜 →干燥(zao)（自干1h,溫度60℃,烘烤(kao)4~5min)→著色(se)（按需要的顏色(se)）→清(qing)洗→固膜處理→清(qing)洗→封(feng)閉→去(qu)除耐蝕(shi)膜（氫氧化(hua)(hua)鈉50~100g/L,溫度50~70℃,時間3~5min,用滌綸絲刷(shua)刷(shua)去(qu)）→清(qing)洗→烘干。
