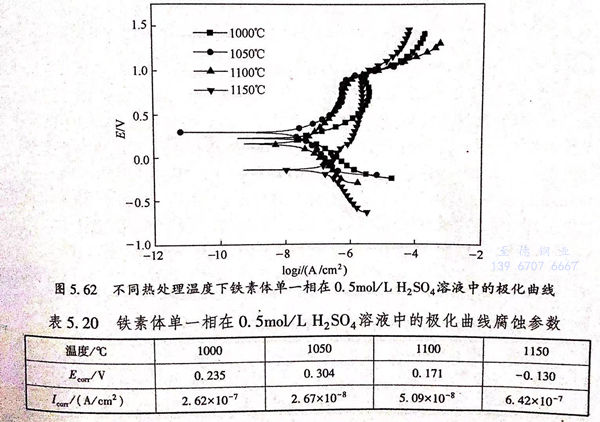

不同熱處理溫度下鐵素體單一相在0.5mol/L 硫酸溶液中的極化曲線如圖5.62所示，從圖中可以看出，鐵素體單一相在0.5mol/L 硫酸溶液中的極化曲線形貌與2205雙相不(bu)銹鋼不同，雙(shuang)相(xiang)不銹鋼整體在0.5mol/L 硫酸溶液中的極化曲線陽極區具有明顯的活化鈍化區以及很寬電位范圍的鈍化區，而鐵素體單一相沒有活化鈍化區，且鈍化區比較窄。具體擬合數據如表5.20所列，腐蝕電位和自腐蝕電流隨固溶溫度的變化曲線如圖5.63所示。

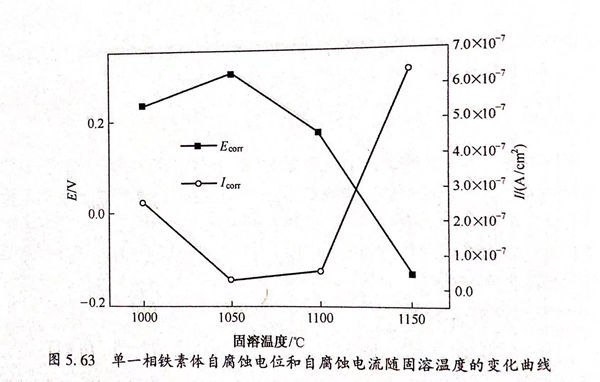

結合圖5.63和表5.20分析可知，鐵素體單一相的自腐蝕電位隨固溶溫度的增大，后減小，當固溶溫度為1050℃時，Ecorr的值達到最大為0.304V;當固溶溫度達到1150℃后，Bm的值達到最小為－0.130V.自腐蝕電流的變化規律同自腐蝕電位相反，為先減小，后增大，于1050℃達到最小值2.67×10-8A/c㎡,于1150℃達到最大值6.42×10-7A/c㎡.結合自腐蝕電位和自腐蝕電流的變化趨勢可知，當固溶溫度為1050℃時，鐵素體單一相在0.5mol/L 硫酸溶液中耐蝕性能最佳，隨著固溶溫度的升高，其耐蝕性變差。這與雙相不銹鋼整體在0.5mol/L 硫酸溶液中的耐蝕規律相一致。產生以上現象的主要原因1050℃固溶后，鐵素體Cr元素和Mo元素含量最高，Cr元素是鈍化膜形成的要元素，并且可以提高鈍化膜的致密度和修復速度。有研究表明，金屬表面化膜的性質與Cr/Fe的值和金屬／氧的值有關，Cr/Fe、金屬／氧的比值越高，膜的耐蝕性能越好，而Cr元素含量提高會使Cr/Fe、金屬／氧比升高。Mo元素可以配合Cr元素提高材料的耐蝕性能。隨著溫度的升高，鐵素體含量的升高以及Cr和Mo含量的降低導致平均單位中Cr和Mo含量的降低，相當于Cr和Mo被不斷稀釋，因此，當固溶溫度達到1150℃后，鐵素體單一相的耐蝕性變差。

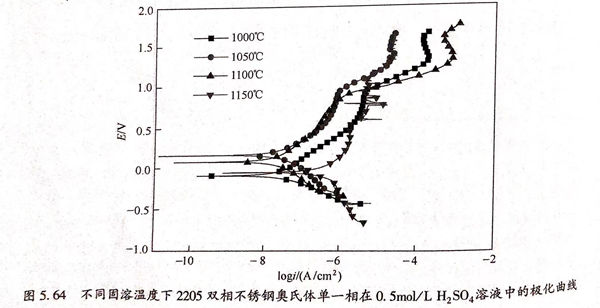

圖5.64為(wei)不(bu)同(tong)固溶溫度(du)下2205 雙相(xiang)(xiang)(xiang)(xiang)不(bu)銹鋼奧氏體單一(yi)(yi)相(xiang)(xiang)(xiang)(xiang)在0.5mol/L 硫酸溶液(ye)中的(de)極(ji)化(hua)(hua)曲(qu)線(xian)，奧氏體單一(yi)(yi)相(xiang)(xiang)(xiang)(xiang)極(ji)化(hua)(hua)曲(qu)線(xian)形(xing)狀與鐵素體單一(yi)(yi)相(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)似，均沒有雙相(xiang)(xiang)(xiang)(xiang)不(bu)銹鋼整體在0.5mml/1.1,50,溶液(ye)中出現的(de)法化(hua)(hua)鈍化(hua)(hua)區以及(ji)很寬的(de)純化(hua)(hua)區間。當固溶溫度(du)較(jiao)低時(shi)，剪(jian)氏體單一(yi)(yi)相(xiang)(xiang)(xiang)(xiang)極(ji)化(hua)(hua)曲(qu)線(xian)靠近(jin)圖的(de)左上方，隨著固溶溫度(du)的(de)升高，曲(qu)線(xian)向右下方移動，其(qi)具體批(pi)合數據如表5.20折列(lie)，自腐(fu)蝕電位和自腐(fu)蝕電流隨溫度(du)的(de)變化(hua)(hua)曲(qu)線(xian)如圖5.65所示。

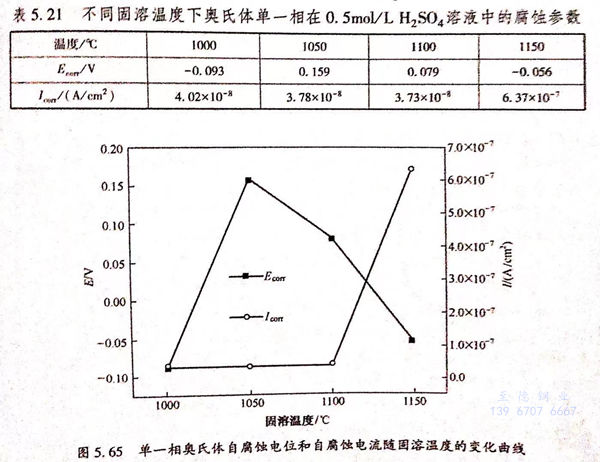

結合表5.21和圖5.65可(ke)知(zhi)，奧氏(shi)體單一相自腐蝕(shi)電位隨固(gu)溶溫度(du)(du)的升高(gao)呈現先增(zeng)大后減小的趨勢，當固(gu)溶溫度(du)(du)為1050℃時(shi)，具有(you)最大值0.159V,隨著固(gu)溶溫度(du)(du)的升高(gao)，自腐蝕(shi)電位變為1100℃的0.079V和1150℃時(shi)的－0.056V,說明1050℃奧氏(shi)體單一相在0.5mol/L 硫酸(suan)溶液中耐蝕傾向最好，隨著溫度的升高，耐蝕傾向變差。自腐蝕電流在固溶溫度較低時比較小，分別為1000℃的4.02×10-8A/c㎡,1050℃的3.78×10-8A/c㎡,1100℃的3.73×10-8A/c㎡,其值相差不多，當固溶溫度達到1150℃時，自腐蝕電流增加了一個數量級，其值為6.37×10~7A/c㎡.綜合自腐蝕電位和自腐蝕電流的變化趨勢可知，當固溶溫度較低時，奧氏體單一相在0.5mol/L硫酸溶液中的耐蝕性較好，當固溶溫度升高至1150℃后，其耐蝕性能變差。奧氏體單一相在0.5mol/L 硫酸溶(rong)液中(zhong)(zhong)耐(nai)蝕性(xing)變化趨勢與在3.5%NaCl溶(rong)液中(zhong)(zhong)相同。當固溶(rong)溫(wen)度升高時(shi)，Cr、Mo元素在奧氏體中(zhong)(zhong)的含量(liang)變化不大，但是Ni元素含量(liang)的下(xia)降，導致奧氏體單(dan)一相耐(nai)蝕性(xing)變差。

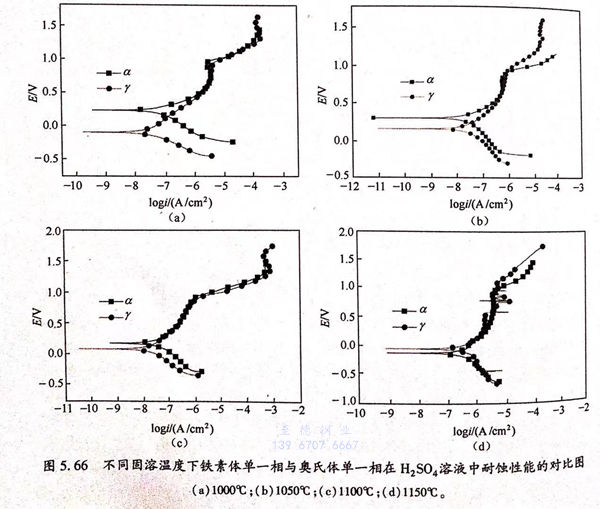

圖5.66為不(bu)(bu)(bu)同(tong)固(gu)溶(rong)溫(wen)度(du)下(xia)(xia)素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)與奧氏(shi)(shi)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)在(zai)硫酸(suan)溶(rong)液中(zhong)(zhong)耐蝕(shi)(shi)性(xing)能的(de)對(dui)比圖，從圖中(zhong)(zhong)可以看出，固(gu)溶(rong)溫(wen)度(du)較(jiao)低(di)時(shi)，鐵素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)自(zi)腐(fu)(fu)(fu)蝕(shi)(shi)電位(wei)較(jiao)高(gao)(gao)。隨(sui)著溫(wen)度(du)的(de)升(sheng)高(gao)(gao)，兩(liang)相(xiang)(xiang)(xiang)自(zi)腐(fu)(fu)(fu)蝕(shi)(shi)電位(wei)差值變小，當(dang)固(gu)溶(rong)溫(wen)度(du)為1150℃時(shi)，奧氏(shi)(shi)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)自(zi)腐(fu)(fu)(fu)蝕(shi)(shi)電位(wei)較(jiao)鐵素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)略微提高(gao)(gao)。比較(jiao)不(bu)(bu)(bu)同(tong)固(gu)溶(rong)溫(wen)度(du)下(xia)(xia)的(de)兩(liang)相(xiang)(xiang)(xiang)的(de)自(zi)腐(fu)(fu)(fu)蝕(shi)(shi)電流(liu)可以發現，奧氏(shi)(shi)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)與鐵素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)的(de)自(zi)腐(fu)(fu)(fu)蝕(shi)(shi)電流(liu)在(zai)不(bu)(bu)(bu)同(tong)固(gu)溶(rong)溫(wen)度(du)下(xia)(xia)都相(xiang)(xiang)(xiang)差很小。相(xiang)(xiang)(xiang)對(dui)在(zai)3.5%NaCl溶(rong)液，鐵素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)在(zai)0.5mol 硫酸(suan)溶(rong)液中(zhong)(zhong)的(de)腐(fu)(fu)(fu)蝕(shi)(shi)速率有了(le)很明顯(xian)的(de)增加，這說(shuo)明在(zai)0.5mol 硫酸(suan)溶(rong)液中(zhong)(zhong)，鐵素(su)(su)(su)(su)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)與奧氏(shi)(shi)體單(dan)(dan)一(yi)(yi)(yi)相(xiang)(xiang)(xiang)都表(biao)現出了(le)較(jiao)大的(de)腐(fu)(fu)(fu)蝕(shi)(shi)活性(xing)，在(zai)宏觀上表(biao)現出均勻腐(fu)(fu)(fu)蝕(shi)(shi)的(de)性(xing)質，其(qi)在(zai)0.5mol/L 硫酸(suan)溶(rong)液中(zhong)(zhong)的(de)優先腐(fu)(fu)(fu)蝕(shi)(shi)行為不(bu)(bu)(bu)明顯(xian)，這與其(qi)在(zai)3.5%NaCl溶(rong)液中(zhong)(zhong)的(de)優先腐(fu)(fu)(fu)蝕(shi)(shi)行為明顯(xian)不(bu)(bu)(bu)同(tong)。
