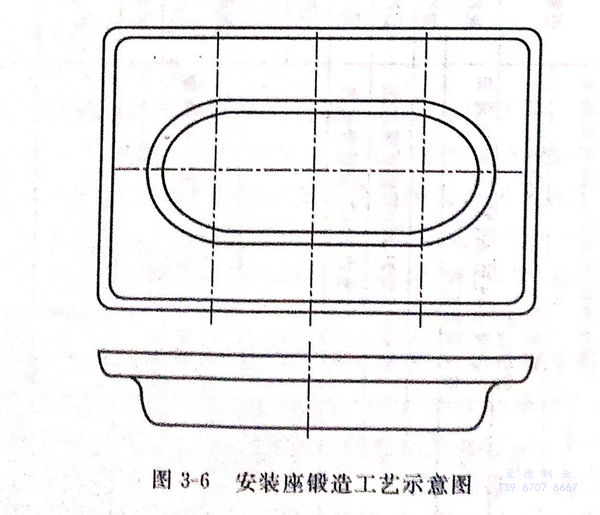

以鉻-鎳奧氏體不(bu)銹鋼香蕉視頻app破解碼:06Cr18Ni11Ti安(an)裝座鍛造工藝(yi)(yi)為例（見圖3-6),其工藝(yi)(yi)流程(cheng)：下(xia)料(liao)→檢查→打磨(mo)→加(jia)熱(re)→模鍛→加(jia)熱(re)→校正→熱(re)處理→腐蝕→終檢。

下料：可以(yi)用鋸床(chuang)(chuang)鋸切(qie)(qie)(qie)、砂輪切(qie)(qie)(qie)割機切(qie)(qie)(qie)割或(huo)車床(chuang)(chuang)車切(qie)(qie)(qie)，尺(chi)寸(cun)為Φ26x64mm,并要將毛刺(ci)和尖角打磨掉。

檢(jian)查：檢查表面(mian)缺陷。

打(da)磨：清除表面缺陷及毛刺。

加熱：加熱(re)溫度為(wei)1100~1200℃,加熱(re)時間為(wei)10~25min,裝爐數量(liang)少(shao)于60件。

模鍛：選用1噸(dun)模鍛錘(chui)，終鍛溫度900℃.

校(xiao)正：在(zai)1噸模鍛錘上利用終鍛型槽校正。

熱(re)處理：根據(ju)鋼種(zhong)確(que)定熱處理制度，進行(xing)熱處理。

表(biao)面清理(li)：根據要求，對鍛件(jian)的(de)表面進行(xing)必要的(de)清理，如噴丸、酸洗、拋光等(deng)。

終檢：100%檢查外表面。
