塑料(liao)管包括(kuo)聚(ju)乙(yi)烯管、聚(ju)丙烯管、聚(ju)氯(lv)乙(yi)烯管等。這些管材質軟，在(zai)200℃左右(you)即(ji)產生(sheng)塑性變形或(huo)能熔化，因此加工十分方便。

1. 塑料(liao)管的切割與彎曲

  使用細牙(ya)手鋸或木工圓鋸進行(xing)切(qie)割，公稱(cheng)直徑DN≤200mm的彎(wan)(wan)管(guan)，有成品彎(wan)(wan)頭(tou)供應，一般為彎(wan)(wan)曲(qu)半(ban)徑很小的急(ji)彎(wan)(wan)彎(wan)(wan)頭(tou)。需要(yao)制作時(shi)可采(cai)用熱彎(wan)(wan)，彎(wan)(wan)曲(qu)半(ban)徑R=（3.5~4)DN.塑料管(guan)熱彎(wan)(wan)工藝(yi)與彎(wan)(wan)鋼管(guan)的不同在于(yu)：

   ①. 不論管徑大小，一律填(tian)細砂。

   ②. 加(jia)熱溫(wen)度為130℃~150℃,在蒸(zheng)汽加(jia)熱箱或電加(jia)熱箱內(nei)進行。

   ③. 用(yong)(yong)(yong)木材制(zhi)作彎(wan)管(guan)模具(ju)(ju)，木塊的高度(du)稍高于(yu)管(guan)子半徑。管(guan)子加(jia)熱至(zhi)要求(qiu)溫度(du)迅速從加(jia)熱箱內取(qu)出(chu)，放人彎(wan)管(guan)模具(ju)(ju)內，因(yin)管(guan)材已成塑性(xing)，用(yong)(yong)(yong)力很小，用(yong)(yong)(yong)澆(jiao)冷水方法使其(qi)冷卻(que)(que)定型，然后取(qu)出(chu)砂子，并繼續進行(xing)水冷。管(guan)子冷卻(que)(que)后要有1°~2°的回彈，因(yin)此制(zhi)作模具(ju)(ju)時把彎(wan)曲角度(du)加(jia)大1°~2°。

2. 塑料管的連接

  塑(su)料管(guan)(guan)的(de)連(lian)接(jie)方(fang)法(fa)可(ke)根據管(guan)(guan)材(cai)、工作條(tiao)件(jian)、管(guan)(guan)道敷設(she)條(tiao)件(jian)而定(ding)。壁(bi)厚(hou)大(da)于(yu)4mm,DN≥50mm的(de)塑(su)料管(guan)(guan)均可(ke)采用(yong)對口(kou)接(jie)觸(chu)焊；壁(bi)厚(hou)小(xiao)于(yu)4mm,DN≤150mm的(de)承(cheng)壓(ya)(ya)管(guan)(guan)可(ke)采用(yong)套管(guan)(guan)或承(cheng)口(kou)連(lian)接(jie)；非承(cheng)壓(ya)(ya)的(de)管(guan)(guan)子可(ke)采用(yong)承(cheng)口(kou)粘結(jie)、加橡膠圈(quan)的(de)承(cheng)口(kou)連(lian)接(jie)；與閥(fa)件(jian)、金屬部件(jian)或管(guan)(guan)道相連(lian)接(jie)，且(qie)壓(ya)(ya)力(li)低于(yu)2MPa時，可(ke)采用(yong)卷邊法(fa)蘭(lan)連(lian)接(jie)或平焊法(fa)蘭(lan)連(lian)接(jie)。

  塑料管的對口(kou)焊接有對口(kou)接觸焊和(he)熱空氣焊兩種方法(fa)。

   ①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。

   ②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。

  承插(cha)口(kou)連接(jie)的程序(xu)是先進行試插(cha)，檢查承插(cha)口(kou)長(chang)度及間隙(xi)，長(chang)度以管子公稱直徑的1倍～1.5倍為宜，間隙(xi)應不大于0.3mm,然后(hou)用酒精將承口(kou)內壁(bi)、插(cha)管外(wai)壁(bi)擦洗干(gan)凈，并(bing)均勻涂上(shang)一(yi)層膠黏劑(ji)(ji)，即時插(cha)入，保持擠壓2min~3min,擦凈接(jie)口(kou)外(wai)擠出的膠黏劑(ji)(ji)，固化(hua)后(hou)在承口(kou)外(wai)端(duan)可(ke)再行焊接(jie)，以增加(jia)連接(jie)強(qiang)度。膠黏劑(ji)(ji)可(ke)采用過(guo)氯(lv)乙烯樹脂與二氯(lv)乙烷（或丙酮）重量比1:4的調(diao)和(he)物，該調(diao)和(he)物稱為過(guo)氯(lv)乙烯膠黏劑(ji)(ji)，也可(ke)采用市場上(shang)供應的多(duo)種膠黏劑(ji)(ji)。

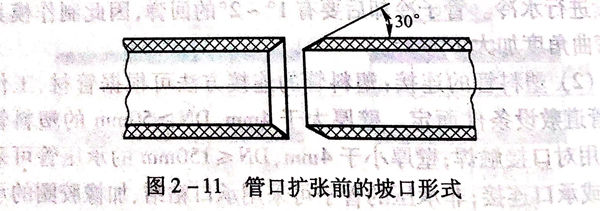

  如塑料管(guan)沒有(you)承口(kou)(kou)，還要自(zi)行(xing)加(jia)工制作。方法(fa)是在擴(kuo)張管(guan)端(duan)采用蒸(zheng)汽加(jia)熱或用甘油加(jia)熱鍋加(jia)熱，加(jia)熱長度(du)為(wei)管(guan)子直(zhi)徑的(de)1倍～1.5倍，加(jia)熱溫度(du)為(wei)130℃~150℃.此時可(ke)將插(cha)口(kou)(kou)的(de)管(guan)子插(cha)入已加(jia)熱的(de)管(guan)端(duan)，使其擴(kuo)大為(wei)承口(kou)(kou)。也可(ke)用金屬擴(kuo)口(kou)(kou)模具擴(kuo)張。為(wei)了使插(cha)人管(guan)能順利地(di)插(cha)入承口(kou)(kou)，可(ke)在擴(kuo)張管(guan)端(duan)及插(cha)人管(guan)端(duan)先(xian)做成30°的(de)斜口(kou)(kou)，如圖2-11所示。

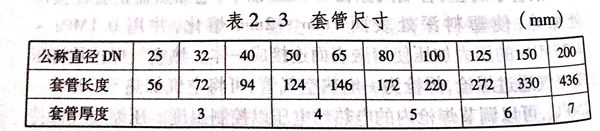

  套(tao)管(guan)(guan)連接(jie)是先(xian)將管(guan)(guan)子對(dui)焊(han)起(qi)來，并把焊(han)縫鏟平，再在接(jie)頭上加套(tao)管(guan)(guan)。套(tao)管(guan)(guan)可用塑料板加熱卷制而成，套(tao)管(guan)(guan)與連接(jie)管(guan)(guan)之間涂上膠黏劑，套(tao)管(guan)(guan)的(de)接(jie)口(kou)、套(tao)管(guan)(guan)兩端與連接(jie)管(guan)(guan)還可焊(han)接(jie)起(qi)來，增加強度(du)，套(tao)管(guan)(guan)尺(chi)寸見表2-3。

  法(fa)(fa)蘭連接(jie)(jie)是(shi)采用(yong)鋼制法(fa)(fa)蘭時，先將法(fa)(fa)蘭套入管內，然后加(jia)熱管進行翻邊；采用(yong)塑(su)料(liao)板(ban)材制成(cheng)的法(fa)(fa)蘭可與(yu)塑(su)料(liao)管進行焊接(jie)(jie)。此時塑(su)料(liao)法(fa)(fa)蘭應(ying)(ying)在內徑兩(liang)(liang)面車出(chu)45°坡口，兩(liang)(liang)面都應(ying)(ying)與(yu)管子焊接(jie)(jie)。緊固(gu)法(fa)(fa)蘭時應(ying)(ying)把(ba)密(mi)封墊(dian)(dian)墊(dian)(dian)好，并在螺栓(shuan)兩(liang)(liang)端加(jia)墊(dian)(dian)圈(quan)。

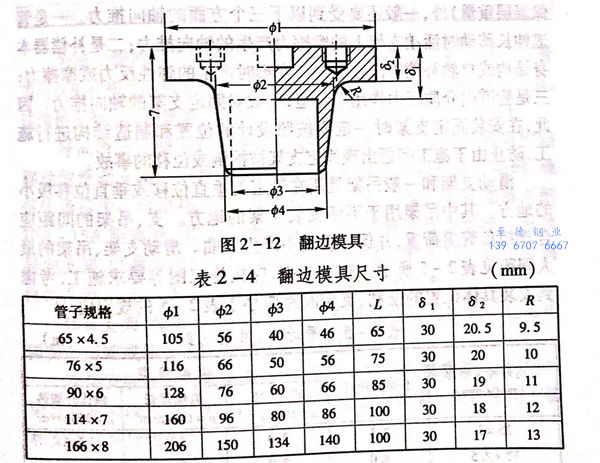

  塑(su)料管(guan)管(guan)端翻(fan)邊(bian)的(de)工(gong)藝是將要翻(fan)邊(bian)的(de)管(guan)端加熱(re)至140℃~150℃,套上鋼(gang)法蘭，推入(ru)翻(fan)邊(bian)模(mo)具。翻(fan)邊(bian)模(mo)具為鋼(gang)質，如(ru)圖2-12所示，尺(chi)寸如(ru)表2-4所列。翻(fan)邊(bian)模(mo)具推人前(qian)先加熱(re)至80℃~100℃,不使(shi)管(guan)端冷(leng)卻，推入(ru)后(hou)均(jun)勻地使(shi)管(guan)口翻(fan)成垂直于(yu)管(guan)子軸線的(de)翻(fan)邊(bian)。翻(fan)邊(bian)后(hou)不得(de)有裂紋和皺折等(deng)缺陷。
