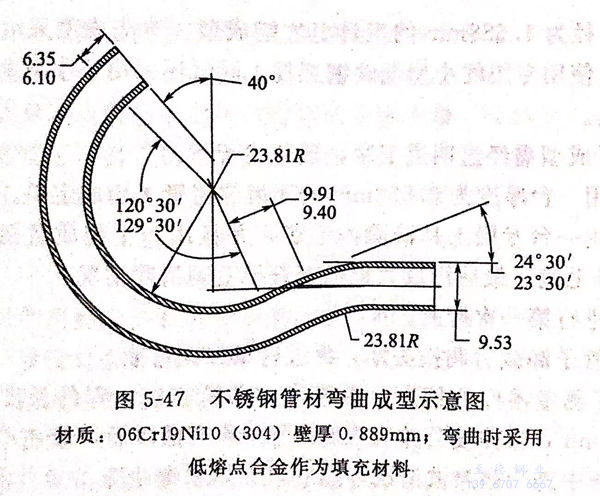

［實例5-1] 將難以成型的不銹鋼管子彎曲成宇航構件（見圖5-47)。圖5-47所示為用于宇航部件的不銹鋼彎管，這種彎管要想加工到規定的公差范圍是比較困難的（尺寸公差：±0.254mm,角度公差：±0.5°;管子彎頭部分的扁平度不超過0.015mm)。

這種部件(jian)所使用(yong)的原材料為材，生產時按下列順序經九道工序成型(xing)。

①. 用(yong)無齒鋸(ju)將管子(zi)切割成158.75mm定尺長度，然后去(qu)降毛刺。

②. 在每個工(gong)件內填人(ren)低熔(rong)點合金。

③. 在(zai)大功率拉拔彎(wan)曲機上將工(gong)件彎(wan)曲成160°,并對彎(wan)曲度(du)行測量。

④. 用手動彎(wan)管機將工件彎(wan)曲(qu)成(cheng)24°,并(bing)測量彎(wan)曲(qu)度。

⑤. 在夾(jia)具固定下利用無齒鋸對管子兩端進行修切(qie)，使其長符合要(yao)求。

⑥. 將填充物熔化排出(chu)。

⑦. 使用手動砂輪(lun)清除毛刺。

⑧. 在化學溶液中進行鈍(dun)化處理。

⑨. 全面檢(jian)查工件(jian)尺寸，同時用一精度很高的(de)圓球滾(gun)過成品(pin)管件(jian)，進行“過球”檢(jian)驗。

彎(wan)(wan)曲后可能有約為5°的(de)彈(dan)性(xing)回彈(dan)變形，這可以(yi)根據測(ce)量所得的(de)彎(wan)(wan)曲度(du)進行過(guo)彎(wan)(wan)曲來(lai)加以(yi)矯正(zheng)。

［實例5-2] 微型管的彎曲。

 用于復寫器和其他記錄儀表的墨水管是用06Cr19Ni10(304)型不銹鋼管制成的，這種不銹鋼管的外徑為0.813mm,壁厚為0.027mm.每個墨水管的直線部分長度為76.2mm,另外每端有一個120°、長19.05mm的彎頭。這兩個彎頭均在同一平面內，其中心線半徑為4.63mm。

由(you)于彈性回彈作用非常劇烈且(qie)有(you)時(shi)很不穩定，因(yin)此彎(wan)頭(tou)需圍繞在一(yi)個半徑為1.588mm的工具(ju)上才能成(cheng)型(xing)。彎(wan)頭(tou)成(cheng)型(xing)采(cai)用人(ren)工手動方法(fa)，使用專用的小(xiao)型(xing)低(di)碳鋼工具(ju)，同時(shi)還(huan)采(cai)用了小(xiao)型(xing)成(cheng)型(xing)塊和小(xiao)型(xing)夾(jia)具(ju)。

管(guan)子成(cheng)型需(xu)經過四道工序，現(xian)分述(shu)于下(xia)：

①. 用(yong)一臺厚(hou)度為0.533mm的(de)無(wu)齒(chi)鋸將管子切成定長。

②. 用一臺專用工具清除(chu)(chu)內毛刺(ci)，并且用一個優質黃(huang)銅(tong)絲刷清除(chu)(chu)管子外毛刺(ci)。最后用放大(da)鏡(jing)檢查管子毛刺(ci)清除(chu)(chu)情況。

③. 進行第一次(ci)彎曲。

④. 管子卸載后調換頭尾，再進行第二(er)次(ci)彎曲。

為(wei)了測量零(ling)件的精(jing)度，設(she)置了一條檢查線。零(ling)件長度公差為(wei)±0.254mm,彎(wan)(wan)曲(qu)度公差為(wei)±2°.管子在(zai)彎(wan)(wan)曲(qu)以后(hou)，放在(zai)乙基三氯化物溶液中進行超聲(sheng)波(bo)清洗，然后(hou)再在(zai)熱水中沖洗。
