世界各國設有拉拔式擴徑機共六臺,即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同,技術裝備不完全一樣,但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機,法國的擴徑機屬于前者,意大利的則屬于后者。這些擴徑機的平面布置(參見圖10-2)、設備形式與工藝流程基本相同,現簡述于后。


圖 10-2.jpg


1. 拉拔(ba)式擴徑機平面布置與(yu)設備組成

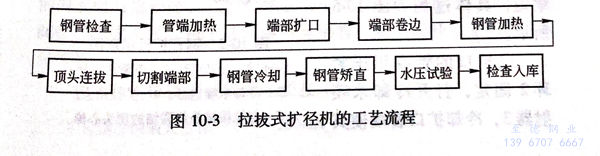

  6臺(tai)拉拔式(shi)擴徑機(ji)中有5臺(tai)安裝在(zai)大型(xing)(16英(ying)寸(cun)以(yi)上)周(zhou)期軋(ya)管機(ji)組之(zhi)后,只(zhi)有法國的一臺(tai)安裝在(zai)ф400自動(dong)軋(ya)管機(ji)組之(zhi)后。拉拔式(shi)擴徑機(ji)組是由(you)管端加(jia)熱(re)爐(lu)、端部擴徑機(ji)、再加(jia)熱(re)爐(lu)、擴徑機(ji)、氧氣切(qie)割器以(yi)及(ji)隨(sui)后的精整設備所(suo)組成,如(ru)圖10-2所(suo)示,其(qi)工藝流(liu)程(cheng)主要是由(you)圖10-3所(suo)示的工序組成。


圖 10-3.jpg


  在大型周期式軋管機組上軋制完畢的不銹鋼(gang)管(guan),經過檢查內外表面質量和幾何尺寸后,由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐,爐子采用焦爐煤氣或重油作為燃料,根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后,通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后,擴口壓力機將一凸模強行插入已加熱的管端,使管端形成一環行帶,或稱喇叭口,如圖10-4所示。


圖 10-4.jpg


 擴(kuo)(kuo)口(kou)后(hou)管(guan)端(duan)直徑(jing)(jing)應等于或大于擴(kuo)(kuo)徑(jing)(jing)后(hou)鋼(gang)管(guan)的直徑(jing)(jing),最多不得超過(guo)100~150mm,而擴(kuo)(kuo)口(kou)的長度(du)約為300~500mm。


 擴口之不(bu)銹鋼(gang)(gang)管(guan)冷卻后通過(guo)(guo)運輸(shu)線E送往斜算條F,或直(zhi)接進入(ru)加(jia)熱爐(lu)3.加(jia)熱爐(lu)是(shi)一個長方形的斜底箱(xiang)式(shi)爐(lu),爐(lu)底的一端(duan)有一凹(ao)槽(法國式(shi))以(yi)適(shi)應擴口管(guan)端(duan)加(jia)熱的要(yao)求。不(bu)銹鋼(gang)(gang)管(guan)從(cong)端(duan)面進爐(lu),從(cong)側面出(chu)爐(lu)。加(jia)熱溫度(du)一般為1100~1150℃,加(jia)熱好之后,提(ti)升側面爐(lu)門,不(bu)銹鋼(gang)(gang)管(guan)經過(guo)(guo)斜算條進入(ru)拉(la)(la)拔式(shi)擴徑(jing)機(ji)(ji)4,拉(la)(la)拔式(shi)擴徑(jing)機(ji)(ji)的主(zhu)要(yao)工作原(yuan)理是(shi):通過(guo)(guo)一組(3~4)個直(zhi)徑(jing)逐(zhu)漸增大的頂頭插入(ru)并(bing)通過(guo)(guo)鋼(gang)(gang)管(guan)全長,使不(bu)銹鋼(gang)(gang)管(guan)直(zhi)徑(jing)擴大,壁厚減薄,長度(du)略為縮(suo)短(duan),具體(ti)過(guo)(guo)程(cheng)如圖10-5所示。


圖 10-5.jpg

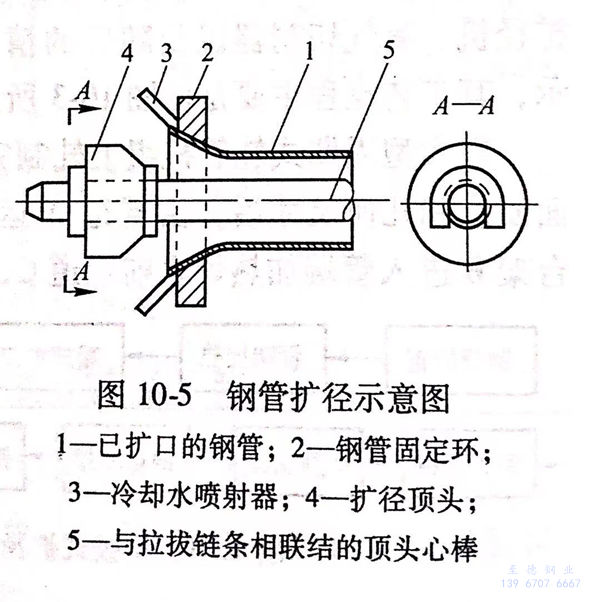

 已擴(kuo)口(kou)的(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)端用(yong)(yong)壓(ya)緊環(huan)2固(gu)定(ding),打(da)開冷卻(que)水噴射器(qi)3,冷卻(que)擴(kuo)口(kou)管(guan)(guan)(guan)(guan)(guan)(guan)端使其“變(bian)黑”以(yi)增加(jia)鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)強度,隨(sui)后(hou)再引入第(di)(di)一個頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固(gu)定(ding)在(zai)心(xin)棒(bang)5上,心(xin)棒(bang)的(de)(de)另(ling)一端與拉(la)拔鏈(lian)條(tiao)相連,電動(dong)機使鏈(lian)條(tiao)不(bu)斷運動(dong)產生拉(la)力,以(yi)使頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過(guo)整根鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)插人(ren)頂(ding)(ding)頭(tou)(tou)(tou)時(shi)速度要小些(xie),之(zhi)后(hou)速度增大,使鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)溫度不(bu)致過(guo)于(yu)降低。當第(di)(di)一根頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過(guo)之(zhi)后(hou),緊接著引入第(di)(di)二(er)根直(zhi)徑(jing)稍大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou),這樣連續(xu)的(de)(de)引進(jin)(jin)頂(ding)(ding)頭(tou)(tou)(tou)與心(xin)棒(bang),使不(bu)銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)被擴(kuo)至(zhi)所(suo)需(xu)直(zhi)徑(jing)。頂(ding)(ding)頭(tou)(tou)(tou)拉(la)拔速度應盡可(ke)能(neng)快,以(yi)便有可(ke)能(neng)在(zai)一次(ci)加(jia)熱擴(kuo)口(kou)后(hou)就完成所(suo)需(xu)擴(kuo)徑(jing)的(de)(de)加(jia)工。一次(ci)加(jia)熱最多(duo)可(ke)進(jin)(jin)行(xing)(xing)三(san)四次(ci)拉(la)拔,如(ru)還不(bu)能(neng)達到所(suo)需(xu)直(zhi)徑(jing),則需(xu)進(jin)(jin)行(xing)(xing)第(di)(di)二(er)次(ci)擴(kuo)口(kou)、加(jia)熱,并用(yong)(yong)一組直(zhi)徑(jing)更大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)再次(ci)進(jin)(jin)行(xing)(xing)拉(la)拔。之(zhi)后(hou),卸下不(bu)銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan),用(yong)(yong)氧氣乙(yi)炔火焰圖10-2中(zhong)5將端部擴(kuo)口(kou)部分切除(chu),并在(zai)冷床G上進(jin)(jin)行(xing)(xing)冷卻(que),然(ran)后(hou)不(bu)銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)按一般順序(與熱軋鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)相同)的(de)(de)精(jing)整,由輥道H將已擴(kuo)徑(jing)之(zhi)鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)運往精(jing)整工段,進(jin)(jin)行(xing)(xing)精(jing)整和水壓(ya)試驗。
