擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

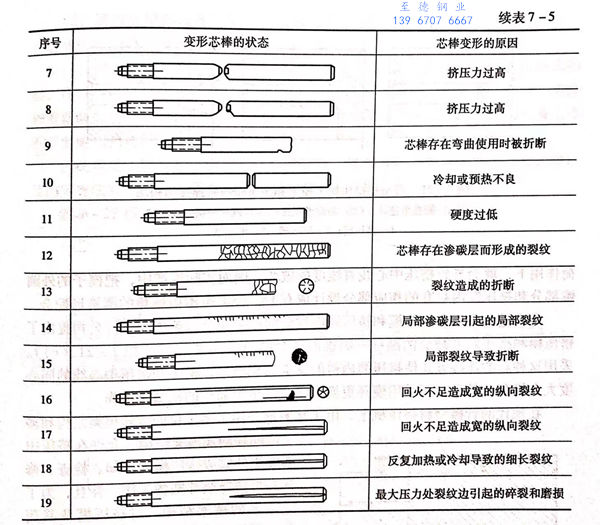

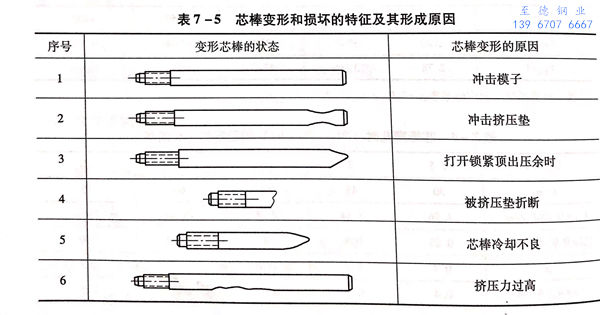

  表(biao)7-5中列出了(le)使用在15MN(1500t)和(he)25MN(2500t)臥式(shi)擠壓機上(shang)的(de)中等尺寸芯(xin)棒的(de)幾種變形和(he)損壞的(de)特征。

  芯(xin)(xin)棒直徑35mm,材料(liao)為(wei)3Cr2W8V,硬(ying)度(du)HRC=47~51,相應的(de)瞬時(shi)(shi)抗力為(wei)1500~1700MPa,螺紋(wen)部分HRC=31~38。具有(you)上(shang)述硬(ying)度(du)的(de)芯(xin)(xin)棒多(duo)半(ban)使用時(shi)(shi)會損壞，在芯(xin)(xin)棒上(shang)產生縱(zong)向(xiang)裂(lie)紋(wen)。這些(xie)裂(lie)紋(wen)擴大(da)并形成細(xi)的(de)橫(heng)向(xiang)裂(lie)紋(wen)，導致(zhi)芯(xin)(xin)棒橫(heng)向(xiang)斷裂(lie)。當芯(xin)(xin)棒熱(re)處(chu)理后的(de)硬(ying)度(du)降低至HRC=48時(shi)(shi)，可以使其壽命得到(dao)提高(gao)。
