1. 鐵素(su)體型耐(nai)熱(re)鋼焊接(jie)工藝要(yao)點(dian)

  ①. 鐵素體型耐熱鋼(gang)可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼焊(han)條焊(han)接時(shi)，要求(qiu)對母材低(di)溫(wen)預熱，不超過150℃.含鉻量較高的(de)鐵(tie)素體(ti)鋼，預熱溫(wen)度(du)相(xiang)應提(ti)高一些，200~300℃.

  ③. 可(ke)(ke)以選(xuan)用與母材相近的鐵(tie)素體(ti)鉻鋼(gang)焊(han)條(tiao)，也(ye)可(ke)(ke)選(xuan)用奧氏體(ti)鋼(gang)焊(han)條(tiao)。

  ④. 選用較小的焊(han)接電流，較快的焊(han)接速(su)度(du)，焊(han)條不(bu)做橫(heng)向擺動。焊(han)接時在高溫的停(ting)留時間不(bu)應(ying)太長。

  ⑤. 多層焊必須嚴格控(kong)制層間溫度(du)，不可連(lian)續施焊，前一(yi)道(dao)焊縫冷卻到預熱溫度(du)后(hou)才允許焊下一(yi)道(dao)，以防接頭(tou)過熱。

  ⑥. 焊(han)接接頭(tou)不得受到嚴重撞擊(ji)。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊(han)接(jie)材料的選擇及預熱、焊(han)后熱處理規范

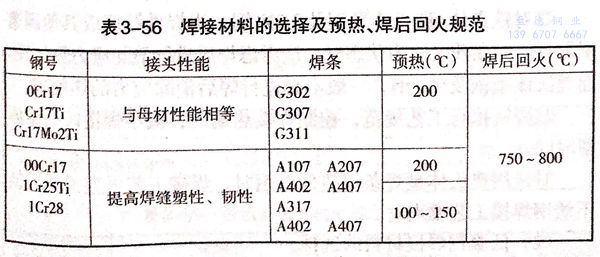

  焊(han)接材料的選擇及預熱、焊(han)后回火規(gui)范見表(biao)3-56.
