在(zai)不銹鋼管(guan)擠(ji)(ji)壓過程中，由于(yu)擠(ji)(ji)壓速度(du)和變形程度(du)（擠(ji)(ji)壓比）的(de)(de)綜合作(zuo)用，致使變形金(jin)屬由擠(ji)(ji)壓模孔中流出(chu)(chu)的(de)(de)速度(du)（出(chu)(chu)口速度(du)）大(da)大(da)地高于(yu)芯(xin)(xin)棒(bang)的(de)(de)運動速度(du)，這種(zhong)速度(du)差(cha)在(zai)芯(xin)(xin)棒(bang)中引起拉(la)應力(li)，而且此(ci)速度(du)差(cha)越(yue)大(da)，芯(xin)(xin)棒(bang)內的(de)(de)拉(la)應力(li)也(ye)越(yue)大(da)。

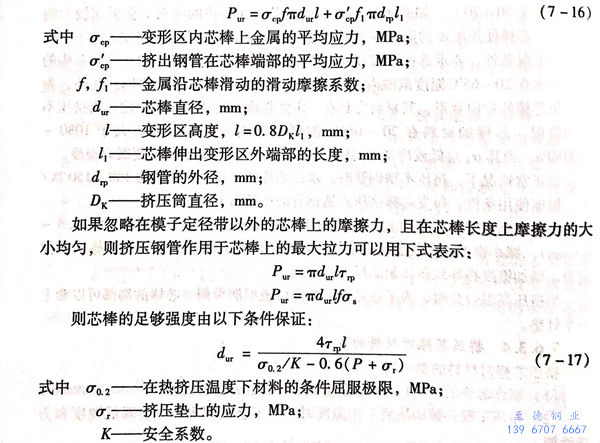

  在選擇好制造(zao)芯棒的(de)材料之后(hou)，要求擠壓(ya)芯棒進行強度校核(he)。為了(le)確定(ding)鋼(gang)管擠壓(ya)時作用在芯棒上(shang)的(de)拉伸力，采用以下公式：

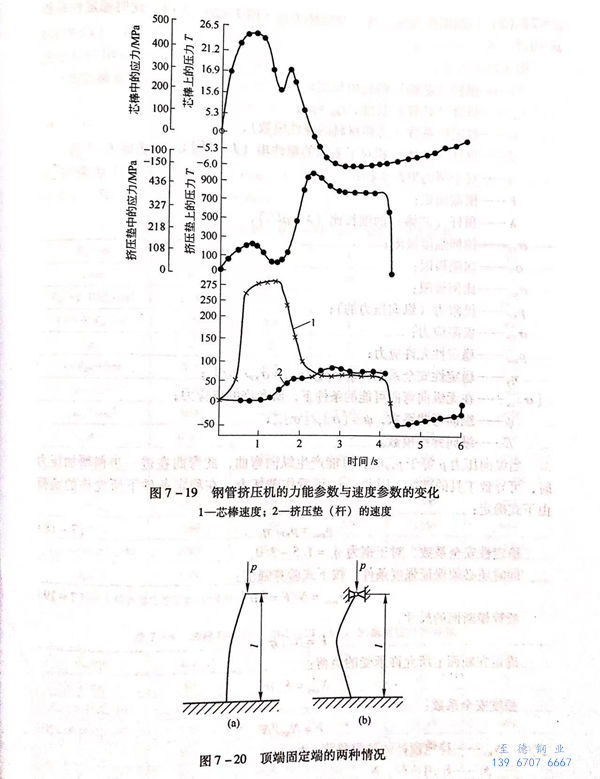

  圖7-19給出(chu)了芯(xin)棒(bang)中(zhong)應力的數值和(he)方向的變(bian)(bian)化曲線，在芯(xin)棒(bang)表面上還產生與變(bian)(bian)形抗力成比例(li)的切(qie)應力。
