一(yi)、標記

1. 標記方法

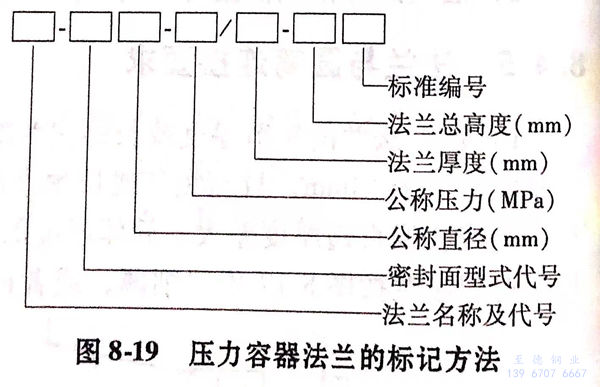

 不銹鋼法蘭標記由七部分內容組成，其標記方法如圖8-19所示。

  在圖8-19中，當不銹(xiu)鋼法(fa)蘭厚度及法蘭高度均采用標準值時，此兩部分標記內容可省略。為擴充應用標準法蘭，允許修改法蘭厚度8、法蘭總高度H,但必須滿足GB150《鋼制壓力容器》中的不銹鋼法蘭強度計算要求。如有修改，兩尺寸均在法蘭標記中標明。

 2. 標記示例

  a. 標(biao)準法蘭：公(gong)(gong)稱壓(ya)力1.6MPa、公(gong)(gong)稱直徑800mm的(de)襯(chen)環榫槽密封乙型平焊(han)法蘭的(de)榫面法蘭，且考慮(lv)腐(fu)蝕裕量為(wei)3mm(即應增加(jia)短節厚度2mm，δ1改為(wei)18mm)的(de)標(biao)記：

      法(fa)蘭(lan) C-T 800-1.6  NB/T 47022-2012,并在(zai)圖樣明(ming)細表(biao)備注(zhu)欄中注(zhu)明(ming)δ1=18。

  b. 修改尺(chi)寸的(de)(de)標準法(fa)蘭(lan)：公稱壓力 2:5MPa、公稱直徑1000mm的(de)(de)平面密封面長頸(jing)對焊法(fa)蘭(lan)，其中法(fa)蘭(lan)厚度(du)改為(wei)78mm, 法(fa)蘭(lan)總(zong)高度(du)仍為(wei)155mm的(de)(de)標記(ji)： 法(fa)蘭(lan)－RF 1000-2.5/78-155 NB/T 47023-2012。

  c. 法蘭襯環材(cai)料(liao)由設計(ji)者決定(ding)。襯環材(cai)料(liao)應用括號標注(zhu)在(zai)法蘭材(cai)料(liao)后或圖樣(yang)明(ming)細表備注(zhu)欄中(zhong)。如：16Mn(環06Cr19Ni9)

  d. 乙型法(fa)蘭(lan)的(de)短(duan)(duan)節材(cai)(cai)料(liao)(liao)與法(fa)蘭(lan)材(cai)(cai)料(liao)(liao)相同。如不(bu)相同，其強度級別應(ying)不(bu)低于(yu)法(fa)蘭(lan)材(cai)(cai)料(liao)(liao)，且應(ying)與法(fa)蘭(lan)材(cai)(cai)料(liao)(liao)間有良好的(de)焊接性(xing)，并在(zai)圖樣明細欄(lan)中注明，標(biao)注方法(fa)按(an)上述的(de)規定，如：20R(短(duan)(duan)節16MnR).短(duan)(duan)節長度允(yun)許加長。加長后，法(fa)蘭(lan)厚度8及法(fa)蘭(lan)總高度H均應(ying)在(zai)法(fa)蘭(lan)標(biao)記(ji)中標(biao)明。

二、印(yin)記

 不銹鋼(gang)法蘭(lan)成(cheng)品需(xu)在法蘭(lan)外圓(yuan)面(mian)上(shang)打上(shang)鋼(gang)印(yin)標記，其內(nei)容包括(kuo)：鋼(gang)號、公(gong)稱(cheng)直徑、公(gong)稱(cheng)壓力、襯環(huan)材(cai)料(liao)(liao)、短節材(cai)料(liao)(liao)。短節材(cai)料(liao)(liao)應用括(kuo)號標注在法蘭(lan)材(cai)料(liao)(liao)之后。

 例：16MnR(環(huan)06Cr19Ni9)(短節16MnR)DN1000 PN1.00
