耐火襯(chen)套作用是絕熱和保(bao)溫。
組成材料(liao)：膠(jiao)結料(liao) 高溫水泥（主要(yao)成分為80%的Al2O3)
摻合料 耐(nai)火黏土20%
骨(gu)料 鎳(nie)一鉻電阻絲，鐵釘(ding)
耐(nai)火(huo)襯套的制作過程如下：
1. 成型

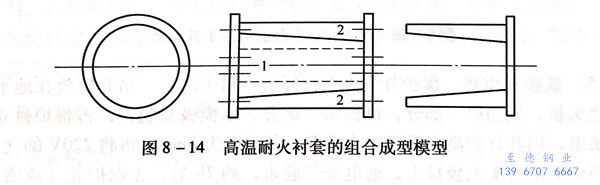

為(wei)(wei)了便(bian)于拆卸，采用由(you)3個活動部件組成的(de)模(mo)型（圖8-14).耐火襯套的(de)厚(hou)度(du)為(wei)(wei)15mm,模(mo)型僅考慮12mm,另3mm為(wei)(wei)粉光層。
2. 材料配制
高溫水(shui)(shui)(shui)泥80%,加(jia)耐(nai)火黏土20%混合，噴5%水(shui)(shui)(shui)，攪拌(ban)(ban)均勻，其含水(shui)(shui)(shui)量不能過高，一般手握后，松手時能成捆不散(san)，一拍手即散(san)為好(hao)。水(shui)(shui)(shui)泥現用(yong)現拌(ban)(ban)，使用(yong)時水(shui)(shui)(shui)泥用(yong)麻布(bu)蓋好(hao)，防止干燥(zao)。
3. 加固骨料

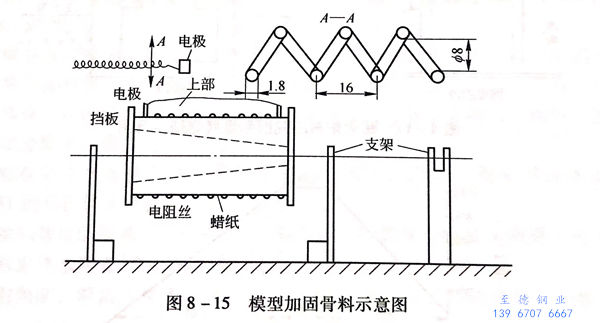

根據要(yao)求(qiu)選擇(ze)Ni-Cr電阻絲(si)(si)的(de)(de)直徑(jing)、長度及電阻值，并在車床上(shang)(shang)(shang)繞(rao)成彈簧狀(zhuang)，然后纏在木模(mo)(mo)上(shang)(shang)(shang)，其間(jian)距用(yong)麻繩和釘子固定，電阻絲(si)(si)的(de)(de)出線頭排(pai)在一邊(bian)，防(fang)止(zhi)短路，固定前在木模(mo)(mo)底板上(shang)(shang)(shang)墊一層蠟紙或油光紙，防(fang)止(zhi)黏模(mo)(mo)（圖8-15).
4. 成型

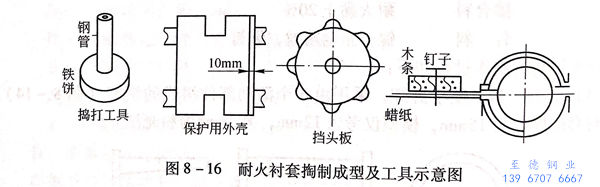

木模準(zhun)備好(hao)(hao)(hao)，電(dian)(dian)阻絲出(chu)線頭排(pai)在一面對齊(qi)，電(dian)(dian)阻絲間(jian)距為(wei)15~20mm,將(jiang)(jiang)配好(hao)(hao)(hao)的(de)材料(liao)(liao)裝入木模上(shang)部，搗打(da)結實，再(zai)轉一個角度裝料(liao)(liao)打(da)實，至全部打(da)好(hao)(hao)(hao)后用(yong)(yong)(yong)(yong)鐵尺(chi)將(jiang)(jiang)高出(chu)木模的(de)高溫水泥刮去，再(zai)用(yong)(yong)(yong)(yong)和(he)好(hao)(hao)(hao)的(de)粉光用(yong)(yong)(yong)(yong)的(de)泥漿，用(yong)(yong)(yong)(yong)泥板(ban)抹光，使其(qi)在打(da)釘時不致(zhi)損壞，用(yong)(yong)(yong)(yong)木條墊上(shang)蠟紙用(yong)(yong)(yong)(yong)釘子釘在抹好(hao)(hao)(hao)的(de)光面上(shang)保護。用(yong)(yong)(yong)(yong)大鋼管分成兩(liang)半，將(jiang)(jiang)爐襯夾緊加(jia)固(gu)好(hao)(hao)(hao)，脫模（圖8-16)。
5. 脫模及烘烤
保護外(wai)殼夾在(zai)打好的爐襯(chen)上之后，吊起輕放(fang)在(zai)地(di)平面上，卸去擋頭板，先抽第一部分，再(zai)抽第二部分，木模極(ji)(ji)易脫(tuo)(tuo)出，再(zai)將爐襯(chen)立(li)放(fang)平，取(qu)出蠟紙(zhi)，用和好的高溫泥(ni)漿粉光(guang)(guang)內壁(bi)，其厚度為3mm,再(zai)將220V的交流電(dian)(dian)源跟(gen)電(dian)(dian)阻絲的出線頭電(dian)(dian)極(ji)(ji)接上，通電(dian)(dian)加熱脫(tuo)(tuo)水(shui)，約(yue)2h后，去保護殼（或通電(dian)(dian)前取(qu)走外(wai)殼），再(zai)進行外(wai)表面粉光(guang)(guang)烘烤與(yu)高溫燒結。

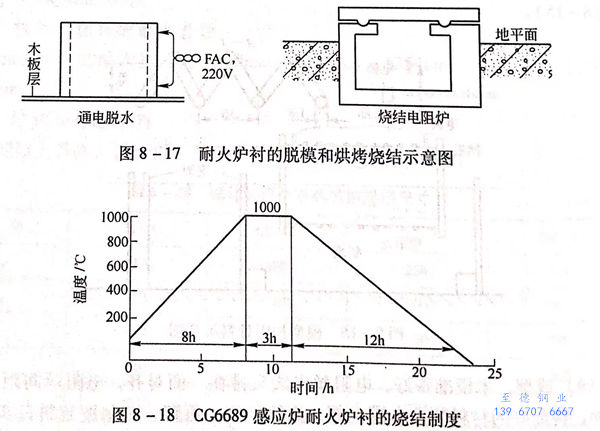

為了燒(shao)結好，爐(lu)襯(chen)要先(xian)經低(di)溫(wen)脫(tuo)(tuo)水和保溫(wen)后，再(zai)去高溫(wen)爐(lu)燒(shao)結。低(di)溫(wen)脫(tuo)(tuo)水和保溫(wen)可用交流(liu)電(dian)(dian)通入爐(lu)襯(chen)電(dian)(dian)阻內(nei)，當爐(lu)襯(chen)表(biao)面成灰白色時，即已(yi)低(di)溫(wen)烘烤好，停止通電(dian)(dian)，可裝入高溫(wen)電(dian)(dian)阻爐(lu)內(nei)燒(shao)結，燒(shao)結時以每(mei)小時112.5℃加熱速(su)(su)度。經8小時升至1000℃保溫(wen)3h,即停電(dian)(dian)降(jiang)溫(wen)，降(jiang)溫(wen)速(su)(su)度每(mei)小時降(jiang)83℃,經12h降(jiang)至室溫(wen)后出(chu)爐(lu)（圖(tu)8-17和圖(tu)8-18).
