乙烯蒸餾塔縱(zong)縫埋弧焊：乙(yi)烯蒸餾塔材質為低溫鋼（09Mn2V正火），板厚為12mm,工(gong)作溫度(du)-70℃;工(gong)作壓力(li)0.6MPa.采(cai)用埋弧焊，焊接工(gong)藝為如下。

1. 焊接材料(liao)

  焊(han)絲為H08Mn2MoVA,焊(han)劑為HJ250,使用前300~350℃烘干(gan)，保溫2h。

2. 焊前(qian)準備

  焊(han)前將坡口兩側各50mm范圍內水分、油(you)污及污物(wu)清除干凈，并除銹及氧化皮(pi)，直至露出金屬光澤。

  坡口形式為(wei)I形，根部間隙為(wei)4mm.采用直流反接電源。焊接定位焊時采用W707焊條，焊前烘干350℃并保溫2h.采用ф4mm焊條，焊接電流為(wei)140~180A.

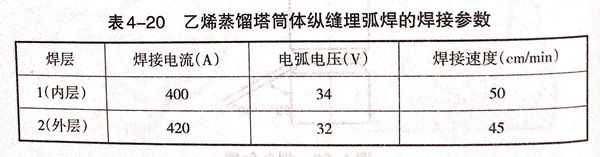

  焊(han)(han)接第一層內(nei)焊(han)(han)縫時(shi)采用焊(han)(han)劑墊(dian)，并使焊(han)(han)劑墊(dian)與筒體緊密(mi)貼(tie)合，不(bu)得有間隙。焊(han)(han)接工藝參數見表4-20。
